最近不少朋友問到"小億小億，天線種類那么多，哪種天線才是最好的啊？"所謂沒有最好的，只有更適合的。為了解答小伙伴們心中的疑惑，本周小億特地推出一期“天線選型指南”，干貨滿滿，希望能幫到各位小伙伴哦！
天線是將射頻信號由傳輸線輻射到空氣中或從空氣中接收到傳輸線上的一種裝置，也可視為一種阻抗轉換器或者一種能量變換器，它把傳輸線上傳播的導行波，變換成在無界媒介中傳播的電磁波，或者進行相反的變換。對于設計一個應用于射頻系統中的無線收發設備，天線的設計和選擇是其中的重要部分，良好的天線系統可以使通信距離達到最佳狀態，同類型天線大小與射頻信號的波長成正比，信號的頻率越低，所需的天線越大。
天線由安裝的位置可分為外置天線和內置天線，安裝在設備內部的稱之為內置天線，安裝在設備外部的稱之為外置天線。對于手持設備、穿戴設計、智能家居等小尺寸產品，普遍采用內置天線，其集成度高，產品外觀美觀。物聯網、智能硬件產品需要聯網傳輸數據，因此都需要使用天線。
所處空間越小、頻段越多，天線設計越復雜，外置天線一般都是標準品，選購所需頻段的天線便可以使用，無需調試，即插即用。例如快遞柜、售貨機這些，普遍使用磁吸的外置天線，吸在鐵皮外殼上即可。這些天線不能放在鐵皮柜里面，金屬會屏蔽天線信號，所以只能放在外面，本文從天線的分類以及選型方法為核心，對天線的相關信息進行介紹。
外置天線從輻射場輻射角度方向的不同可分為全向天線和定向天線。
全向天線，即在水平方向圖上表現為360°都均勻輻射，也就是平常所說的無方向性，在垂直方向圖上表現為有一定寬度的波束，一般情況下波瓣寬度越小，增益越大。

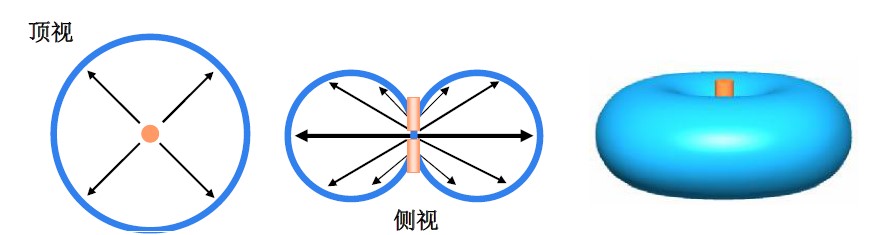

全向天線空間輻射圖
定向天線是指在某一個或某幾個特定方向上發射和接收電磁波特別強，而在其他的方向上發射和接收電磁波則為零或極小的一種天線。采用定向發射天線的目的是增加輻射功率的有效利用率，增加保密性;采用定向接收天線的主要目的是增強信號強度增加抗干擾能力。外置定向天線主要包括平板天線、八木天線和對數周期天線。

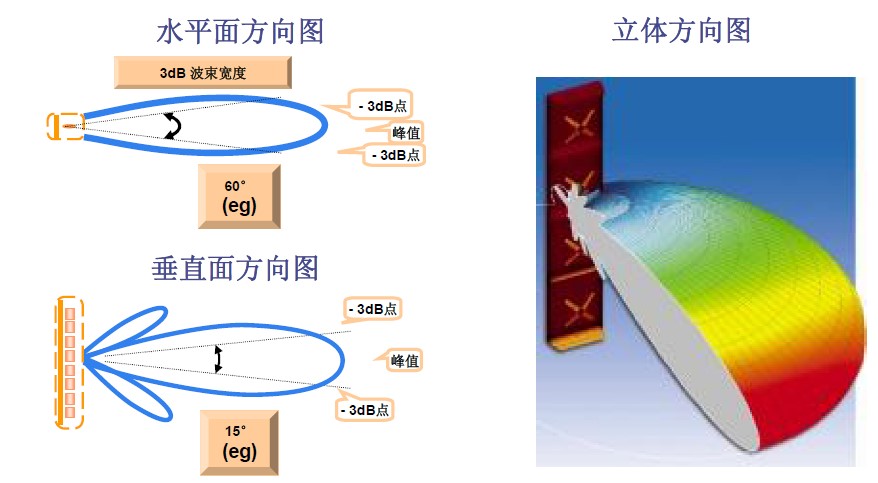

定向天線空間輻射圖
內置天線主要是指可以放置在設備內部的天線總稱，內置天線主要包括FPC天線、PCB天線、彈簧天線、陶瓷貼片天線、激光直接成型技術（LDS）和五金彈片天線。
在給設備選擇合適的天線，首先要根據產品結構確定選用內置還是外置天線，外置天線即將天線安裝在設備外部；
天線增益高；
受環境影響小、可作為標品、節省開發周期；
占用空間、影響產品美觀。
增益相對較高；
工藝成熟、產品交付一致性好；
內置于設備內、美觀、無需單獨做三防；
受周圍環境影響大、一般需要結合產品本身定制。
首先需要確定設備信號覆蓋區域，信號的覆蓋方向由天線的輻射方向圖決定，按照天線輻射方向，天線分為全向天線和定向天線。
全向天線，即在水平方向圖上表現為360°都均勻輻射，也就是平常所說的無方向性。

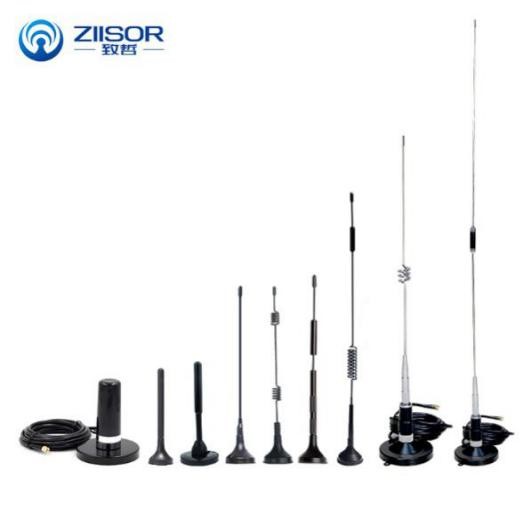

天線增益相對較高，最大特點為帶有強磁吸盤、安裝固定非常方便，但吸盤一定要吸附在金屬表面上，在無線模塊行業，吸盤天線常常和無線模塊配合使用，以此達到增加無線模塊的通信距離的目的，比如智能抄表、自動售賣機、快遞柜、車載電臺等。

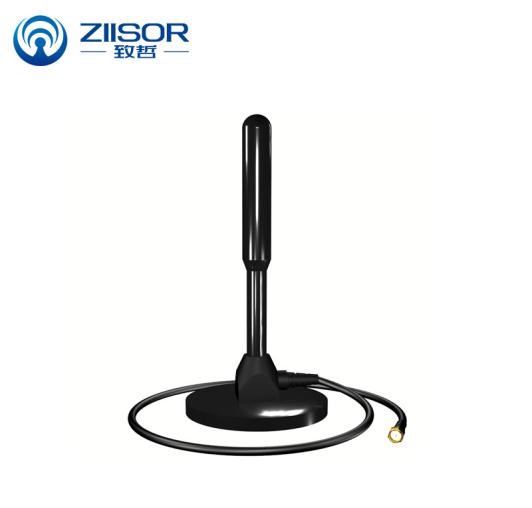

與普通鞭狀吸盤天線類似，但比鞭狀吸盤的優勢在于，采用直徑較大的純銅輻射體，其歐姆損耗小，天線效率高、帶寬覆蓋寬。適用于對性能要求相對較高的數傳電臺、中等距離的圖傳等。

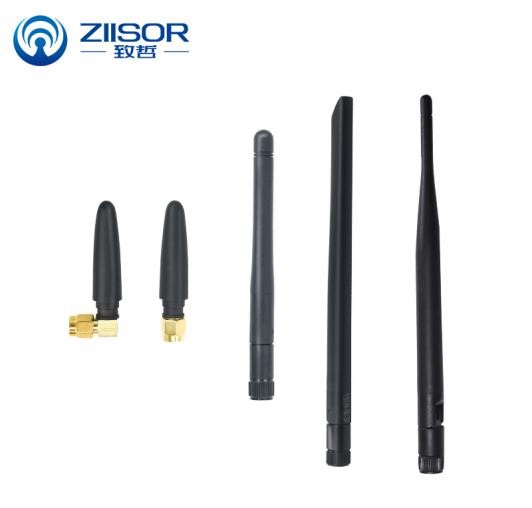

最常見外置天線，其增益適中、價格相對低廉，常用在無線數傳模塊、無線路由、數傳電臺等?？筛鶕?jù)安裝空間要求選擇合適尺寸大小的天線，選擇天線尺寸與增益有關系，通常情況下，同頻段長度越長增益越高。

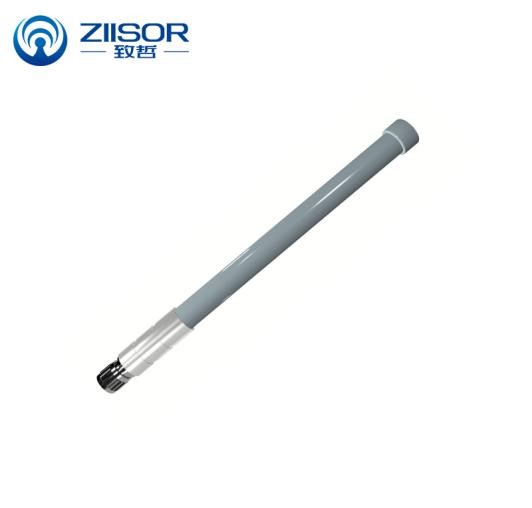

在全向天線中、玻璃鋼天線性能表現最為出色、其內芯為純銅振子、采用平衡饋電、受環境影響??；外殼采用優質玻璃鋼，有很好的三防特性，對惡劣的自然環境適應好。特別適合超遠距離網關信號覆蓋，圖像傳輸?shù)取?/span>
一般用于通訊距離遠、信號覆蓋范圍小、目標密度大的環境、極端例子為點對點遠距離通訊。
效率高、體積輕小安裝方便，可以兼顧增益與輻射區域。適用室內、隧道內無線信號覆蓋；中等距離的信號傳輸，圖傳及信號穿墻等。
增益非常高、體積稍大、方向性強、使用時需要注意天線的方向，可用于超遠距離信號傳輸、圖傳及測向等。
超寬帶天線，帶寬覆蓋非常寬，帶寬可達10:1，常用于信號放大，室內分布和電梯信號覆蓋。
內置天線的形態一共可以分為：FPC/PCB/彈簧/陶瓷/五金彈片/激光直接成型技術（LDS）等類型。目前一般選擇較多的是FPC和PCB天線；在成本控制高、性能要求一般的情況下選擇彈簧&五金彈片較多；特殊應用場景會選擇陶瓷貼片或LDS天線，一般的內置天線均受環境影響，需要定制設計或者阻抗匹配。
具有良好的性價比，噴油后可與各種外觀顏色相匹配； 產品柔韌性好，可完美貼合于規則圓弧面 ；工藝成熟穩定，生產周期快，批量交付性好；適用于對性能有較高要求的寬頻帶智能設備天線設計。
PCB天線與FPC天線最大區別為，F(xiàn)PC具有很好的柔性，PCB天線為硬板，在結構安裝上，如果需要彎折以及弧面則選擇FPC天線，如果是平面可選擇PCB天線，PCB天線比FPC便于安裝。
其最大的特點是價格便宜，但是增益低、帶寬窄；內置于產品內部時，往往需要調試天線匹配。
占用空間很小、性能比較好； 帶寬窄，比較難做到多頻段；有效提高主板的整合度，并可降低天線對ID的限制；
需要在主板的定義之初導入設計。
適用于特殊外觀面的天線，可充分利用天線空間；對于天線性能的實現更接近環境的物理極限 ；對天線所依附的殼體或支架有特殊的材質要求；工藝成熟，并可通過噴涂配色，過程中有一定的不良率。
具有很高的性價比，有效降低成本 ；產品強度高，不易破損 ；工藝成熟穩定，生產周期快，批量交付性好 ；對天線區域及圓弧外觀面的應用，具有一定的局限性。
