又到了一周一期的“本周看點”啦，不知道小伙伴們有沒有想小億呢？應粉絲朋友需求，本周小億為大家分享一些IEEE 802.15.4協議相關內容，本周主要來說說該協議框架和特點，接下來的兩周還會連續更新兩期關于該協議的幀類型和數據傳輸模型、PHY層物理特性和幀結構，記得持續關注哦！
話不多說，一起來看！
IEEE 802.15.4標準旨在提供一種無線個人域網（WPANs）用于在相對較短距離的數據傳輸，和無線局域網(WLANs)不同，通過WPANs實現的連接只涉及很少或根本不涉及基礎設施，因此具備小型、節能、低成本的特性，適用于各種設備的解決方案。
無線數據傳輸?shù)乃俾拾?50kb/s、100kb/s 、40kb/s、20kb/s
支持星型和點對點兩種網絡拓?fù)?/span>
有16位和64位兩種地址格式，其中64位地址是全球唯一的擴展地址
可選的有保證時隙（（GTSs）
載波偵聽多路訪問/沖突避免（carrier sense multiple access with collision avoidance, CSMA-CA）
支持確認（ACK）機制，保證傳輸可靠性
具備低功耗
具備信道能量檢測（ED）
具備鏈路質量指示（LQI）
工作于2.4G ISM頻段的16個信道，915頻段的30個信道，868頻段的3個信道
在IEEE802.15.4網絡中根據設備具備的通信能力可以分為，全功能設備（Full Function Device , FFD）和精簡功能設備（Reduced Function Device , RFD）。
FFD以協調器、（PAN）協調器、設備等三種角色運行在網絡中。FFD設備之間以及FFD設備與RFD設備之間都可以通信，RFD設備之間不能直接通信，只能與FFD設備通信，或者通過一個FFD設備向外轉發數據。
RFD適用于非常簡單的應用，如光開關或被動紅外傳感器，它們不需要發送大量數據，一次可能只與一個FFD關聯，因此RFD可以使用最小的資源和內存容量來實現。

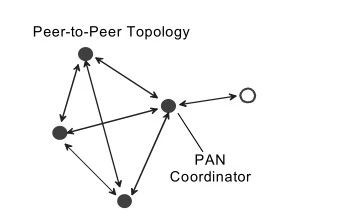

IEEE 802.15.4 網絡包括星型和對等兩種網絡拓?fù)浣Y(jié)構如下圖所示：
●全功能設備（FullFunction Device , FFD）
○精簡功能設備（Reduced Function Device , RFD）
在星型結構中，所有設備都與中心設備PAN網絡協調器通信，這種網絡中，網絡協調器一般使用持續電力系統供電，而其他設備采用電池供電。
與星型網不同，對等網絡只要彼此都在對方的無線輻射范圍之內，任何兩個設備之都可以直接通信，對等網絡中也需要網絡協調器負責實現管理鏈路狀態信息認證設備身份等功能。

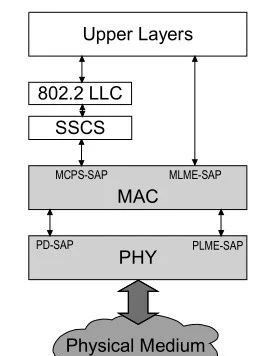

由網絡層(提供網絡配置、操作和消息路由)和應用層(提供設備的預期功能)組成，上層超出了802.15.4標準定義的范圍比如ZigBee的網絡層和應用層。
其特征是信標管理、信道訪問、GTS管理、幀驗證、幀確認、關聯和分離。此外，MAC層提供了用于實現適用于應用程序的安全機制的鉤子。
其特征是激活和關閉的無線電收發器，信道能量檢測（ED）,接收數據包的鏈路質量指示（LQI），信道選擇，空閑信道評估(CCA)，以及通過物理介質傳輸和接收數據包，無線頻段包括868-868.6 MHz（歐洲868頻段）、902-928 MHz（北美915頻段）、2400-2483.5MHz（全球2.4G ISM頻段）。
今天的分享就到這里啦，億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的官網進行了解，還有客服小姐姐在線答疑哦！
