在NB-IoT系統中，PSM模式的原理是在UE空閑一定時間后關閉信號的發送和接收，允許與AS(接入層)相關的功能，這相當于部分關閉，降低了天線、射頻、信令處理等功耗。
PSM模式的優點是可以長時間睡眠，但缺點是無法及時應對終端接收(移動終端、MT)服務。主要應用在遠程抄表和一些對實時性要求不高的場景中。
在PSM中，UE不接收任何網絡尋呼。在網絡端，此時UE無法訪問，數據、文本消息和調用無法訪問。
在PSM模式下，終端處于睡眠模式，該模式幾乎處于關閉狀態，可以節省電力。
在PSM設備中，終端不再監視尋呼，但終端仍在網絡上注冊，因此發送數據時不需要重新連接或建立PDN連接。
連接狀態：進行數據收發
空閑狀態：啟動T3324，釋放RRC，空閑狀態，監視尋呼
PSM：T3324超時，啟動T3412，不監聽尋呼
實際上，因?yàn)槲锫?lián)網設備和手機的通信要求不同，所以可以設計成PSM模式。許多物聯網應用發送上行鏈路分組，而UE確定是否發送分組。雖然不需要隨時等待來自網絡的呼叫，但是手機必須等待來自網絡的呼叫請求。
如果基于2G、3G、4G設計物理網絡的通信方法，則意味著物理網絡的設備行為也與移動電話相同，浪費大量的電力消耗來監視物理網絡。請求網絡可以隨時啟動，隨之而來的問題就是，無法實現低功耗。
那么UE在處理數據后什么時候進入PSM模式？這是由另一個計時器活動計時器(t3324，0到255秒)決定的。UE完成數據處理后，釋放RRC連接使其空閑，同時啟動活動計時器。在計時器超時之后，UE進入上述的PSM模式。
數據連接結束或定期TAU結束后，PSM啟動。數據連接結束后，終端首先進入空閑模式，進入不連續接收(DRX)狀態。此時，終端監視尋呼。
總結：
DRX計時器T3324到期后，終端進入PSM模式。數據狀態(RRC釋放)->空閑狀態(DRX，T3324超時)->PSM模式
(1)TAU循環請求計時器(T3412)到期時，或(2)UE具有要處理的MO服務，只有在主動退出時，UE才處于PSM模式->空閑狀態->連接處理上下服務的狀態。
網絡方面在ATTACH和TAU消息中指定了TAU周期請求計時器(T3412)。3GPP協議的規定默認為54分鐘，最多可達到310H。

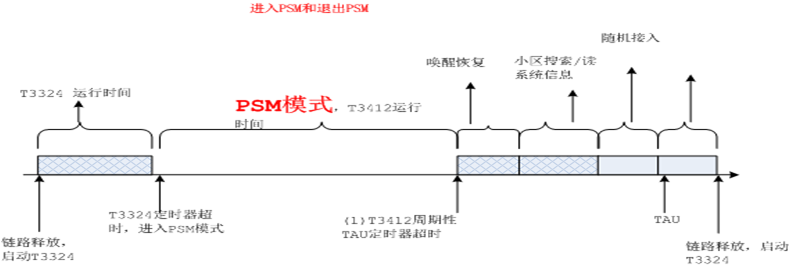

PSM模式(TAUT3412超時/MO服務)->空閑模式->數據模式
遷移狀態如下：
根據NB-IoT技術，IoT終端在發送數據包后立即進入休眠狀態，不再執行通信活動，一直啟動到數據請求報告為止，發送數據后再次進入睡眠狀態。根據IoT終端的行動習慣，約99%的時間處于休眠狀態，UE的功耗非常低。
網絡支持和接受UE的省電模式請求后，網絡端將遵循UE提供的活動計時器的持續時間。為了確認省電模式，提供了家庭用戶可能提供的可到達性計時器。服務器(HSS)時間長度和MME可以根據本地配置的時間長度來確定被分配給UE的活動時間。
在PSM模式下，如果發送新的數據或信令消息(例如周期性TAU)，UE將處于連接狀態。所以。PSM模式只適用于不頻繁的數據傳輸服務，對于呼入服務可以受到相應的延遲。如果UE更改活動計時器的持續時間，可以通過TAU實現。
