LoRa無線技術通信原理及優缺點

一、 LoRa 無線技術簡介

LoRa是一種基于擴頻技術的遠距離無線傳輸技術,其實也是是諸多LPWAN通信技術中的一種, 最早由美國Semtech公司采用和推廣。這一方案為用戶提供一種簡單的能實現遠距離、低功耗無線通信手段。目前,LoRa無線技術主要在ISM頻段運行,主要包括433、868、915 MHz等。

LoRa是物理層或無線調制用于建立長距離通信鏈路。許多傳統的無線系統使用頻移鍵控(FSK)調制作為物理層,因?yàn)樗且环N實現低功耗的非常有效的調 制。LoRa?是基于線性調頻擴頻調制,它保持了像FSK調制相同的低功耗特性,但明顯地增加了通信距離。線性擴頻已在軍事和空間通信領域使用了數十年, 由于其可以實現長通信距離和干擾的魯棒性,但是LoRa?是第一個用于商業用途的低 成本實現。

LoRa模塊的優勢在于技術方面的長距離能力。單個網關或基站可以覆蓋整個城市或數百平方公里范圍。在一個給定的位置,距離在很大程度上取決于環境或障礙 物,但LoRa?和LoRaWAN?有一個鏈路預算優于其他任何標準化的通信技術。鏈路預算,通常用分貝(dB為單位)表示,是在給定的環境中決定距離的 主要因素。

二、LoRa無線技術網絡構成

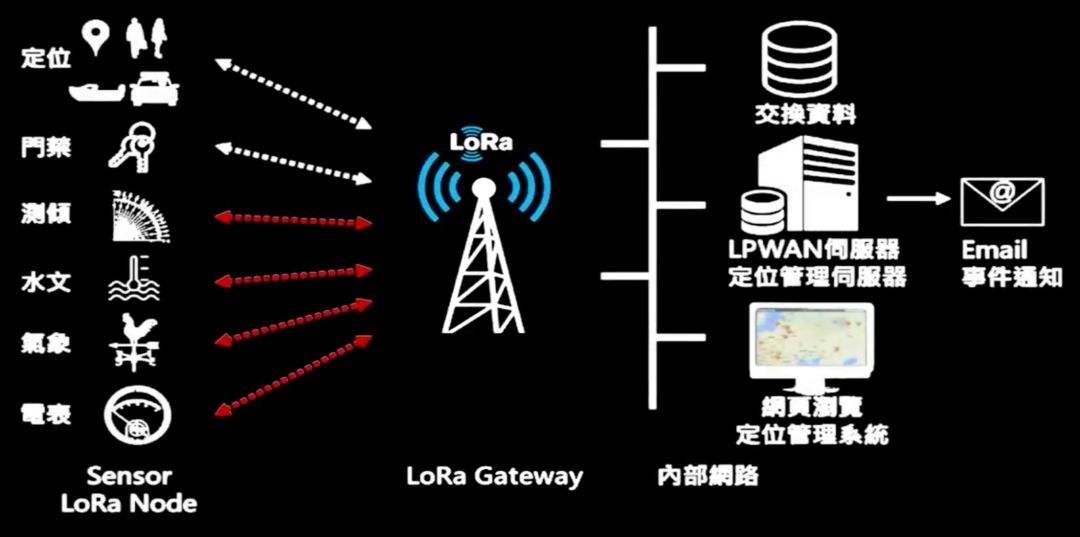

LoRa網絡主要由終端(可內置LoRa模塊)、LoRa網關(或稱基站)、Server和云四部分組成。應用數據可雙向傳輸。

LoRa聯盟LoRa聯盟是2015年3月Semtech牽頭成立的一個開放的、非盈利的組織,發起成員還有法國Actility,中國AUGTEK和荷蘭皇家電信kpn等企業。不到一年時間,聯盟已經發展成員公司150余家,其中不乏IBM、思科、法國Orange等重量級產商。產業鏈(終端硬件產商、芯片產商、模塊網關產商、軟件廠商、系統集成商、網絡運營商)中的每一環均有大量的企業,這種技術的開放性,競爭與合作的充分性都促使了LoRa的快速發展與生態繁盛。

三、LoRa網絡架構及原理

在網狀網絡中,個別終端節點轉發其他節點的信息,以增加網絡的通信距離和網絡區域規模大小。雖然這增加了范圍,但也增加了復雜性,降低了網絡容量,并降低 了電池壽命,因節點接受和轉發來自其他節點的可能與其不相關的信息。當實現長距離連接時,長距離星型架構最有意義的是保護了電池壽命。

在LoRaWAN網絡中,節點與專用網關不相關聯。相反,一個節點傳輸?shù)臄?shù)據通常是由多個網關收到。每個網關將從終端節點接所接受到的數據包通過一些回 程 (蜂窩、 以太網等)轉發到基于云計算的網絡服務器。智能化和復雜性放到了服務器上,服務器管理網絡和過濾冗余的接受到的數據,執行安全檢查,通過最優的網關進行調 度確認,并執行自適應數據速率等。

四、LoRaWAN協議介紹

LoRaWAN技術是LoRa聯盟發布的一個基于開源MAC層協議的低功耗廣域網通信協議。主要為電池供電的無線設備提供局域、全國或全球的網絡通信協議。

LoRaWAN協議定義了網絡的通訊協議和系統架構,而LoRa?物理層能夠使長距離通訊鏈路成為可能。 LoRaWAN自下而上設計,為電池壽命、容量、距離和成本而優化了LPWAN(低功耗廣域網)。對于不同地區給出了一個LoRaWAN?規范概要,以 及在LPWAN空間競爭的不同技術的高級比較。

五、LoRaWAN網絡拓?fù)?/span>

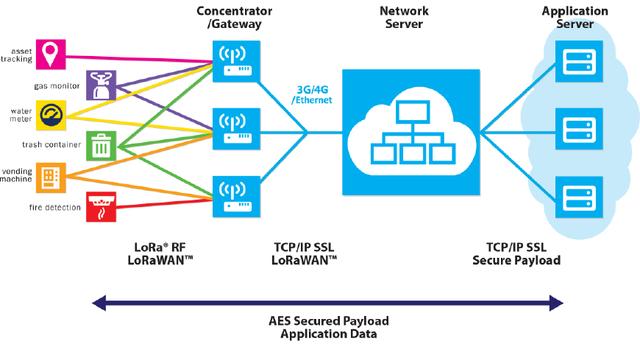

LoRaWan網絡架構

LoRaWAN網絡是一個典型的Mesh網絡拓?fù)浣Y(jié)構,在這個網絡架構中,LoRa網關負責數據匯總,連接終端設備和后端云端數據服務器。網關與服務器間TCP/IP網絡進行連接。所有的節點與網關間均是雙向通信,考慮到電池供電的場合,終端節點一般是休眠,當有數據要發送時,喚醒,然后進行數據發送。

因此,使用LoRa技術,我們能夠以低發射功率獲得更遠的傳輸距離。這種低功耗廣域技術正是大規模部署無線傳感器網絡所必須的。

六、LoRa技術優缺點

一般說來,傳輸速率、工作頻段和網絡拓?fù)浣Y(jié)構是影響傳感網絡特性的三個主要參數。傳輸速率的選擇將影響系統的傳輸距離和電池壽命;工作頻段的選擇要折中考慮頻段和系統的設計目標;而在FSK系統中,網絡拓?fù)浣Y(jié)構的選擇是由傳輸距離要求和系統需要的節點數目來決定的。 LoRa融合了數字?jǐn)U頻、數字信號處理和前向糾錯編碼技術,擁有前所未有的性能。此前,只有那些高等級的工業無線電通信會融合這些技術,而隨著LoRa的引入,嵌入式無線通信領域的局面發生了徹底的改變。

前向糾錯編碼技術是給待傳輸數據序列中增加了一些冗余信息,這樣,數據傳輸進程中注入的錯誤碼元在接收端就會被及時糾正。這一技術減少了以往創建“自修復”數據包來重發的需求,且在解決由多徑衰落引發的突發性誤碼中表現良好。一旦數據包分組建立起來且注入前向糾錯編碼以保障可靠性,這些數據包將被送到數字?jǐn)U頻調制器中。這一調制器將分組數據包中每一比特饋入一個“展擴器”中,將每一比特時間劃分為眾多碼片。

即使噪聲很大,LoRa模塊也能從容應對LoRa調制解調器經配置后,可劃分的范圍為64-4096碼片/比特,最高可使用4096碼片/比特中的最高擴頻因子(12)。相對而言,ZigBee僅能劃分的范圍為10-12碼片/比特。

通過使用高擴頻因子,LoRa技術可將小容量數據通過大范圍的無線電頻譜傳輸出去。實際上,當你通過頻譜分析儀測量時,這些數據看上去像噪音,但區別在于噪音是不相關的,而數據具有相關性,基于此,數據實際上可以從噪音中被提取出來。擴頻因子越高,越多數據可從噪音中提取出來。在一個運轉良好的GFSK接收端,8dB的最小信噪比(SNR)需要可靠地解調信號,采用配置AngelBlocks的方式,LoRa可解調一個信號,其信噪比為-20dB,GFSK方式與這一結果差距為28dB,這相當于范圍和距離擴大了很多。在戶外環境下,6dB的差距就可以實現2倍于原來的傳輸距離。

超強的鏈路預算,讓信號飛的更遠為了有效地對比不同技術之間傳輸范圍的表現,我們使用一個叫做“鏈路預算”的定量指標。鏈路預算包括影響接收端信號強度的每一變量,在其簡化體系中包括發射功率加上接收端靈敏度。AngelBlocks的發射功率為100mW (20dBm),接收端靈敏度為-129dBm,總的鏈路預算為149dB。比較而言,擁有靈敏度-110dBm(這已是其極好的數據)的GFSK無線技術,需要5W的功率(37dBm)才能達到相同的鏈路預算值。在實踐中,大多GFSK無線技術接收端靈敏度可達到-103dBm,在此狀況下,發射端發射頻率必須為46dBm或者大約36W,才能達到與LoRa類似的鏈路預算值。因此,使用LoRa技術我們能夠以低發射功率獲得更廣的傳輸范圍和距離,這種低功耗廣域技術正是我們所需的。

七、關于LPWAN技術

低功耗廣域網絡LPWAN是物聯網中不可或缺的一部分,具有功耗低、覆蓋范圍廣、穿透性強的特點,適用于每隔幾分鐘發送和接收少量數據的應用情況,如水運定位、路燈監測、停車位監測等等。LPWAN相關組織LoRa聯盟目前在全球已有145位成員,其繁茂的生態系統讓遵循LoRaWAN協議的設備具有很強的互操作性。一個完全符合LoRaWAN標準的通訊網關可以接入5到10公里內上萬個無線傳感器節點,其效率遠遠高于傳統的點對點輪詢的通訊模式,也能大幅度降低節點通訊功耗。

Lora應用
