ZigBee路由機制有以下種類：
TableRouting
BroadcastRouting
MulticastRouting
Many-to-One/SourceRouting
源節點為了發現到目標節點的路徑，首先源節點發送路由發現請求從而形成路由表。當兩個節點之間的路由建立后，源節點只需要將數據發送給路由中的第一個節點，此節點存在源節點的路由表中。因此每一個中間節點都通過查詢自己的路由表將數據轉發到路由的下一個節點，直到數據到達目標節點。如果路由失敗，則將路由錯誤發送回給源節點，然后源節點可以重新發起路由發現請求。
廣播路由是在網絡中給所有設備發送消息的一種路由機制。網絡層廣播具有選項可以選擇是將消息只發送給路由設備，還是發送到非休眠的終端設備，或者還是發送到帶休眠的終端設備。
如下表格，通過廣播地址設置
廣播地址 | 目標設備 |
0xFFFF | 網絡中所有設備 |
0xFFFE | 預留 |
0xFFFD | 網絡中的非休眠設備 |
0xFFFC | 網絡中的協調器和所有路由設備 |
一條廣播消息會被網絡中所有路由設備重復廣播3次，以確保傳送到所有設備。雖然廣播是發送消息的可靠方法，但由于對網絡性能的影響，應謹慎使用廣播。重復廣播可能會限制網絡中其他正在發生的通信。廣播也不是給休眠設備發送消息的可靠方式，因為父設備負責緩沖發送給休眠子設備的消息，但可能會在休眠子設備喚醒前丟掉消息。
組播路由提供一對多通信的路由選項。當一個設備想要向一組設備發送消息時使用組播，例如一個開關向一組10個等發送開命令。在這種機制下，所有設備加入到一個組中。只有那些屬于該組成員的設備才會收到消息，而其他設備將路由轉發這些組播消息。組播可以理解成被限制的廣播，同樣過多使用會降低網絡性能。廣播和組播都是沒有ACK的。
Many-to-One Routing，是一種簡單的路由機制，使得整個網絡中的路由設備擁有回到中心節點（集中器）的路由，在這種機制下，中心節點（集中器）周期性發送Many-to-One route discovery廣播（默認60秒可以根據需求設置）。當網絡中的路由設備收到這條廣播之后，其擁有回到中心節點（集中器）的下一跳路由，并將此跳節點信息存儲在自己的路由表中。至此，只要網絡中的路由設備收到Many-to-One route discovery的廣播，就知道回中心節點（集中器）的路由。

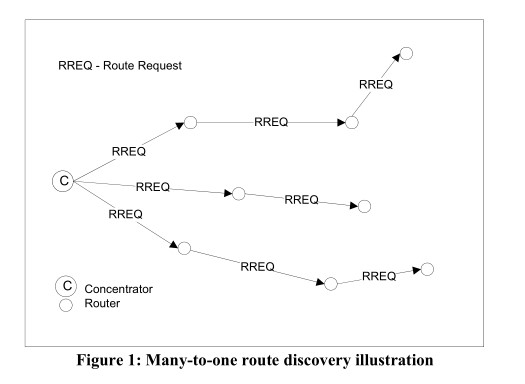

如下圖所示，C周期廣播Many-to-One route discovery，網絡中的所有路由設備都知道自己到C的路由信息，同時并更新到自己的路由表中。
Source routing，是指中心節點（集中器）將發往其它路由設備的路由機制。對于中心節點（集中器）而言，其還不知道下行的路由，即將信息發往每個路由設備的路由還未知。因此當每個路由設備發送單播到中心節點時，會在此之前發送一條Route Record給中心節點。中心節點收到這條Route Record，將這條路由反向并存儲在中心節點的Source routing表里（表的大小需要儲存網絡中的所有路由設備的源路由信息）。這樣，中心節點就可以通過查詢Source routing表來獲取發給目的節點的路由。

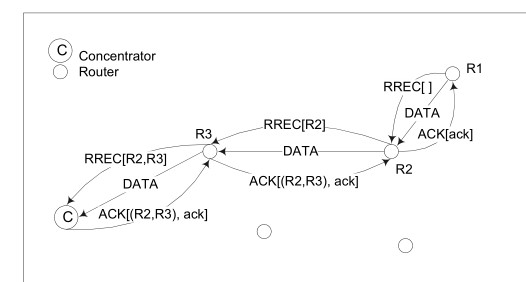

如下圖所示，R1向C發送單播數據時，會先發一個自己的路由信息給C，C收到R1的路由信息時會把路由反向儲存到自己的源路由表中，同理源路由表會記錄網絡中所有路由設備的路由信息。
總之，只要路由設備收到Many-to-One route discovery廣播，就知道回到中心節點的路由。只要中心節點的Source routing表里面有路由設備的信息，則中心節點就知道發往該路由設備的路由。
如果異常情況下中心節點（集中器）復位或斷電重啟，其Source routing表的信息會全部丟失，此時需要有相應的機制來恢復其Source routing表。在此情況下，可以使中心節點（集中器）先廣播Many-to-One route discovery，
之后再廣播一條數據到各路由節點，使得路由節點向中心節點（集中器）回復一條單播，路由節點在發送此條單播之前會發送Route Record，因此中心節點可以更新其Source routing表。
如果在某種異常情況下路由節點全部斷電或重啟，其中各路由節點的路由表也會丟失，此時需要等待至少16s左右之后，每個路由節點建立起與鄰居路由節點的鏈路之后，再由中心節點（集中器）發送Many-to-One route discovery廣播，一旦各路由節點設備收到Many-to-One route discovery廣播，就擁有了回到中心節點的路由。
