圍繞ZigBee芯片技術推出的外圍電路，稱之為“ZigBee模塊”，常見的ZigBee模塊都是遵循IEEE 802.15.4通信的國際標準，并且運行在2.4GHZ的頻段上，另外，歐洲的標準是868MHZ、北美是915MHZ。
Zigbee模塊最主要的功能是：某個將串口收到的數據，通過Zigbee協議發送到對應的無線模塊，對應的模塊收到無線數據后，將數據通過串口輸出。即，簡單來看，2個Zigbee模塊就相當于一條串口線。
目前ZigBee模塊更多是替代原有有線的控制方式，而采用無線控制，做到節約布線，突破距離控制限制，并且通過組建網絡實現設備間的聯動。目前已知的ZigBee應用有工業、農業、石油化工、物聯網、智能家居、智能照明、智慧城市等。
直接購買ZigBee模塊省去了ZigBee開發周期，能在推廣項目上搶到先機。ZigBee模塊是已經包含了所有外圍電路和完整協議棧的能夠立即投入使用的產品，已經經過了廠家的優化設計，和老化測試，有一定的質量保證。
像成都億佰特的E18-2G4Z27SP 就是基于TI CC2530芯片研發的一款小體2.4GHz 頻段的 ZigBee 無線模塊。

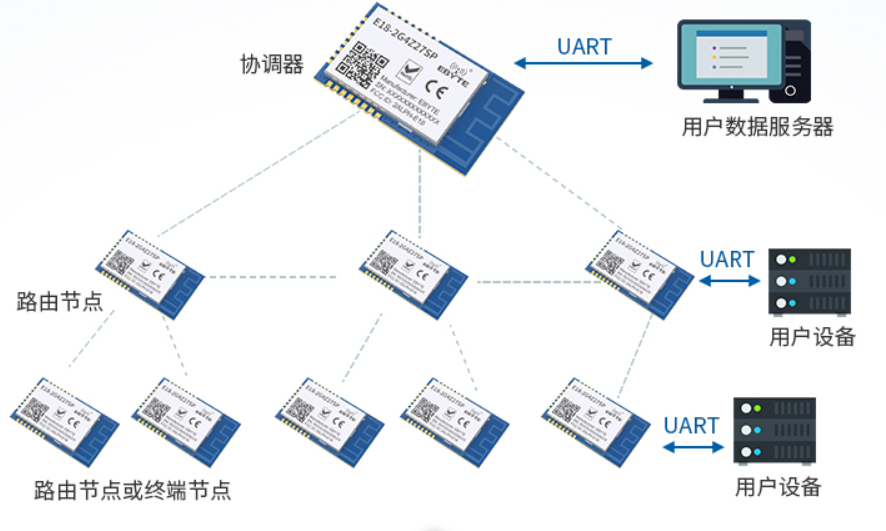

ZigBee網狀組網技術具有強大的功能,是一種特殊的、按接力方式傳輸?shù)狞c(diǎn)對點的網絡結構，網絡可以通過“多級跳”的方式來通信;該拓?fù)浣Y(jié)構還可以組成極為復雜的網絡;網絡還具備自組織、自愈功能,其路由可自動建立和維護;為網絡用戶提供了更大的覆蓋范圍、更高的吞吐率和更好的故障恢復性。
優秀可靠的zigBee應用“模塊”具有在硬件上設計緊湊，體積小，貼片式焊盤設計，可以內置Chip或外置SMA天線，通訊距離從100米到1200米不等，還包含了ADC，DAC，比較器，多個IO，I2C等接口和用戶的產品相對接。

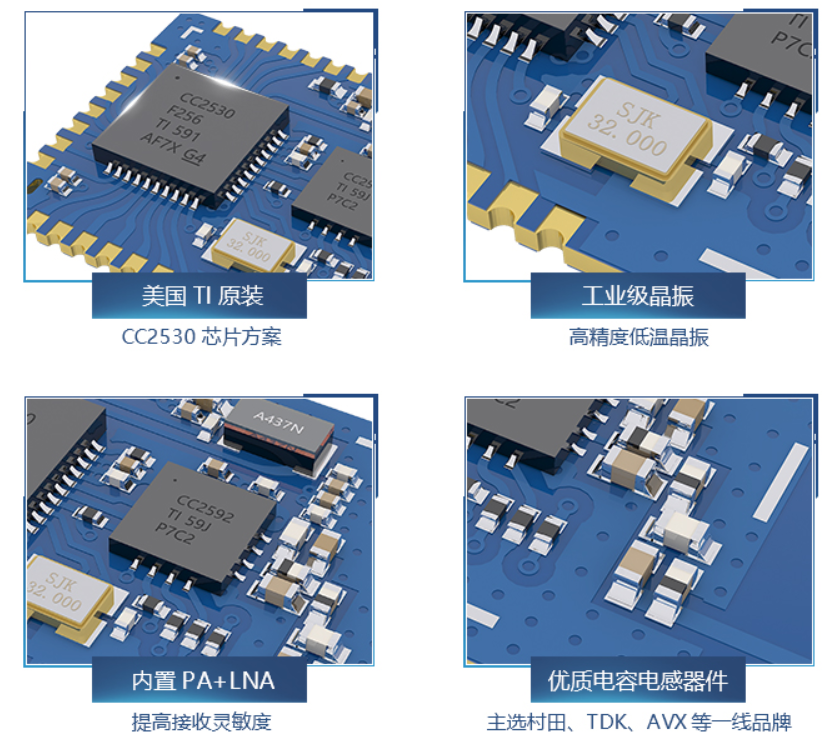

億佰特E18-2G4Z27SP型號zigbee模塊內置功率放大器和低噪聲放大器、采用優質電容電感元器件。
軟件上包含了完整的ZigBee協議棧，并有自己的PC上的配置工具，采用串口和用戶產品進行通訊，并可以對模塊進行發射功率，信道等網絡拓?fù)鋮?shù)的配置，使用起來簡單快捷。
透?jìng)髂K的好處在于用戶不需要考慮模塊中程序如何運行的，用戶只需要將自己的數據通過串口發送到模塊里，然后模塊會自動把數據用無線發送出去，并按照預先配置好的網絡結構，和網絡中的目的地址節點進行收發通訊了，接收模塊會進行數據校驗，如數據無誤即通過串口送出。
不過目前來說，大多數用戶應用Zigbee技術，都會有自己的數據處理方式，以致每個節點設備都會擁有自己的CPU以便對數據進行處理，所以仍可以把zigbee模塊當成一種已經集成射頻、協議和程序的“zigbee芯片”。
