RS232串口是計算機與通信工業應用中最廣泛一種串行接口。它以全雙工方式工作，需要地線、發送線和接收線三條線。RS232只能實現點對點的通信方式。
接口信號電平值較高，接口電路芯片容易損壞。
傳輸速率低，最高波特率19200bps。
抗干擾能力較差。
傳輸距離有限，一般在15m以內。
只能實現點對點的通訊方式。
RXD：接收數據，TXD：發送數據，GND/SG：信號地。

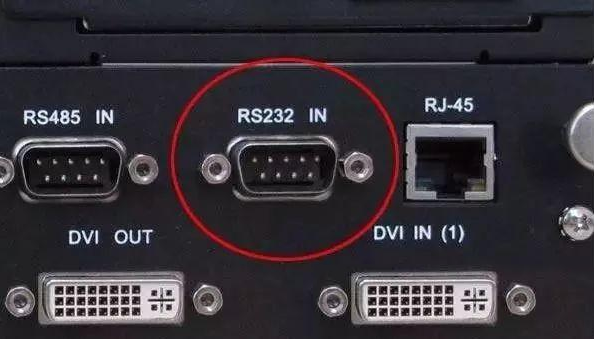

電腦DB9針接口定義
電腦DB9針接口是常見的RS232串口，其引腳定義如下：
2號腳：RXD(接收數據)
3號腳：TXD(發送數據)
5號腳：SG或GND(信號地)
其它腳：我們不用
RS485采用平衡發送和差分接收，具有良好的抗干擾能力,信號能傳輸上千米。
RS485有兩線制和四線制兩種接線。采用四線制時，只能實現點對多的通訊(即只能有一個主設備，其余為從設備)。四線制現在很少采用，現在多采用兩線制接線方式。
兩線制RS485只能以半雙式方式工作，收發不能同時進行。
RS485在同一總線上最多可以接32個結點，可實現真正的多點通訊，但一般采用的是主從通信方式，即一個主機帶多個從機。
因RS485接口具有良好的抗干擾能力，長的傳輸距離和多站能力等優點使其成為首選的串行接口。
計算機自帶的串口只有RS232，沒有RS485，如果計算機要與RS485串口的儀表進行通訊，必須使用串口轉換器或裝上RS485串口轉換卡后才能進行通訊。
一般情況下不需要增加終端電阻，只有在RS485通信距離超過100米的情況下，要在RS485通訊的開始端和結束端增加終端電阻，典型的RS485終端電阻是120歐。
終端電阻是為了消除在通信電纜中的信號反射在通信過程中，有兩種信號因?qū)е滦盘?hào)反射：阻抗不連續和阻抗不匹配。
阻抗不連續，信號在傳輸線末端突然遇到電纜阻抗很小甚至沒有，信號在這個地方就會引起反射。消除這種反射的方法，就必須在電纜的末端跨接一個與電纜的特性阻抗同樣大小的終端電阻，使電纜的阻抗連續。由于信號在電纜上的傳輸是雙向的，因此，在通訊電纜的另一端可跨接一個同樣大小的終端電阻。
引起信號反射的另一原因是數據收發器與傳輸電纜之間的阻抗不匹配。這種原因引起的反射，主要表現在通訊線路處在空閑方式時，整個網絡數據混亂。要減弱反射信號對通訊線路的影響，通常采用噪聲抑制和加偏置電阻的方法。在實際應用中，對于比較小的反射信號，為簡單方便，經常采用加偏置電阻的方法。
