射頻簡稱RF，RF射頻就是射頻電流，它是一種高頻交流變化電磁波的簡稱。每秒變化小于1000次的交流電稱為低頻電流，大于1000次的稱為高頻電流，而射頻就是這樣一種高頻電流。

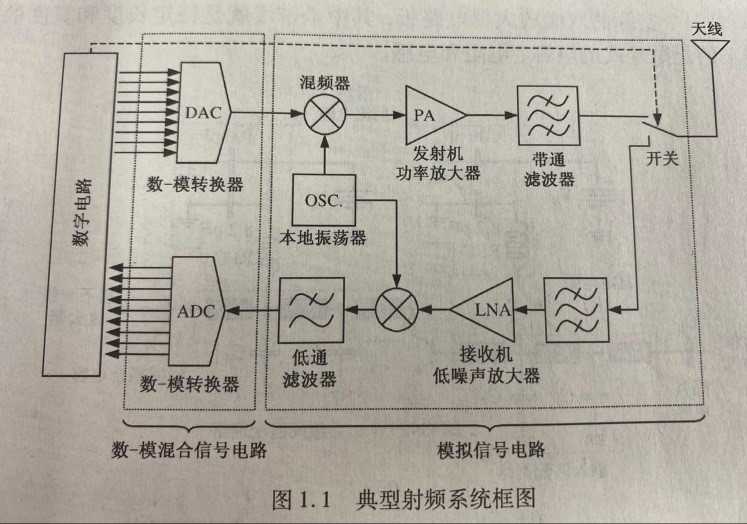

射頻電路指處理信號的電磁波長與電路或器件尺寸處于同一數量級的電路。此時由于器件尺寸和導線尺寸的關系，電路需要用分布參數的相關理論來處理，這類電路都可以認為是射頻電路，對其頻率沒有嚴格要求，射頻電路最主要的應用領域就是無線通信模塊，下圖為一個典型的無線通信系統的框圖，下面以這個系統為例分析射頻電路在整個無線通信系統中的作用。
這是一個無線通信收發機的系統模型，這個系統的典型應用為移動電話和無線局域網，它包含了共用一個天線進行通訊的發射電路和接收電路。
在這個系統中，輸入信號（聲音或者計算機產生的數字信號）首先進行數字處理，數字處理部分主要是對數字信號進行處理，包括采樣、壓縮、編碼等；如在移動電話的運用中，那么信號首先被轉換為數字信號，然后進行壓縮以減少傳輸時間，最后采用適當?shù)木幋a以減少噪聲和傳輸誤碼。
完成了輸入信號的數字處理后，再通過數-模轉換電路恢復為模擬形式。模擬信號電路分為兩部分：發射部分和接收部分。
射頻芯片發射部分的主要作用是：數- 模轉換輸出的低頻模擬信號與本地振蕩器提供的高頻載波經過混頻器上變頻成射頻調制信號，信號通過功率放大器（PA）放大，經過射頻開關控制，再經過匹配電路和濾波電路處理到達天線，然后經過天線輻射到空間中去。
射頻芯片接收部分的主要作用是：空間輻射信號經過天線耦合到接收電路中去，接收到的微弱信號經過匹配和濾波電路處理，再經過射頻開關控制以后到達低噪聲放大器（LNA），經過放大后與本地振蕩信號經過混頻器下變頻為包含中頻信號分量的信號。天線的任務就是將經過編碼處理的信息以電磁波的形式發射到自由空間中，或者接收來自空間中的信號。

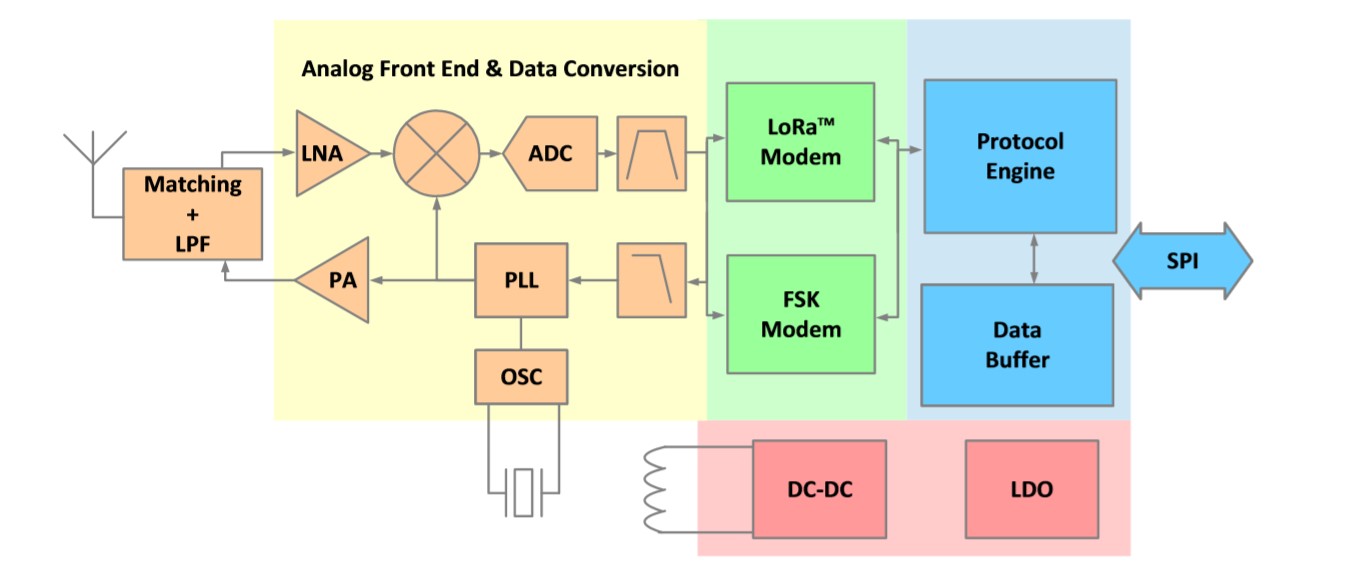

以SEMTECH公司的LLCC68芯片為例，其芯片內部結構如下圖所示：
無線模塊內部主要包括SPI總線射頻接口、數據緩沖區、協議處理區、LORA調制、FSK調制、ADC轉換電路、低噪聲放大器（LNA）、鎖相環（PLL）、OSC（高頻振蕩器）、功率放大器（PA）、DC-DC電路、LDO電路。
近期，成都億佰特推出了基于LLCC68芯片方案的E220系列Lora模塊，該系列lora模塊產品包括M型（無固件）和T型（帶固件）的產品；又分為400頻段（410.125~493.125）和900頻段（850.125~930.125）兩個頻段，還分了貼片和插針兩種封裝，以滿足不同客戶的不同需求。
射頻芯片模塊提供SPI通訊總線連接用戶控制端設備，對于射頻芯片發射電路：用戶數據通過SPI總線到達射頻芯片的數據緩沖區，將信數據處理為帶有一定協議的信號，再經過LORA調制和FSK調制，調制信號與本地振蕩器提供的高頻載波經過混頻器上變頻成射頻調制信號，信號通過功率放大器（PA）放大，再經過射頻開關、射頻匹配電路和濾波電路到達天線，通過天線輻射到空間中。
對于射頻芯片接收電路：空間中的信號通過天線，濾波電路，射頻匹配電路以及射頻開關到達低噪聲放大器（LNA），經過放大后與本地振蕩信號經過混頻器下變頻為包含中頻信號分量的信號，信號經過接收解調后進一步進行數字處理，成為用戶所需的信號。
