控制器局域網 (Controller Area Network，簡稱CAN總線或者CAN bus) 是一種功能豐富的車用總線標準。被設計用于在不需要主機（Host）的情況下，允許網絡上的單片機和儀器相互通信。 CAN DTU基于消息傳遞協議，設計之初在車輛上采用復用通信線纜，以降低銅線使用量，后來也被其他行業所使用。CAN創建在基于信息導向傳輸協定的廣播機制（Broadcast Communication Mechanism）上。其根據信息的內容，利用信息標志符（Message Identifier，每個標志符在整個網絡中獨一無二）來定義內容和消息的優先順序進行傳遞，而并非指派特定站點地址（Station Address）的方式。因此，CAN擁有了良好的彈性調整能力，可以在現有網絡中增加節點而不用在軟、硬件上做出調整。除此之外，消息的傳遞不基于特殊種類的節點，增加了升級網絡的便利性。

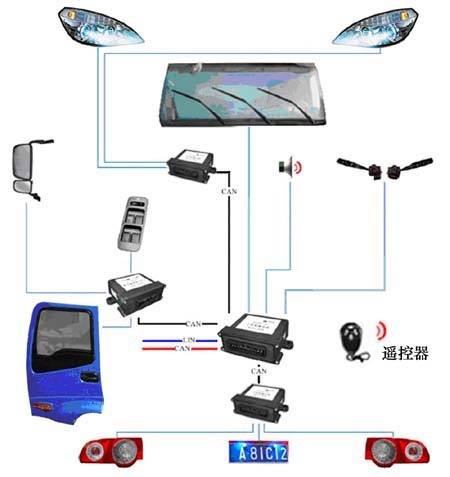

? ?控制器局域網是國際上應用最廣泛的現場總線之一。CAN被設計作為汽車環境中的微控制器通訊，在車載各電子控制裝置ECU之間交換信息，形成汽車電子控制網絡。比如：發動機管理系統、變速箱控制器、儀表裝備、電子主干系統中，均嵌入CAN控制裝置。
(1) CAN是一個用于連接電子控制單元（ECU）的多主機串行總線標準。電子控制單元有時也被稱作節點。CAN網絡上需要至少兩個節點才可進行通信。節點的復雜程度可以只是簡單的輸入輸出設備，也可以是包含有CAN交互器并搭載了軟件的嵌入式組件。所有節點通過兩根平行的總線連接在一起。兩條電線組成一條雙絞線，并且接有120Ω的特性抗。
(2) 數據通信沒有主從之分，任意一個節點可以向任何其他（一個或多個）節點發起數據通信，靠各個節點信息優先級先后順序來決定通信次序。
(3) 多個節點同時發起通信時，優先級低的避讓優先級高的，不會對通信線路造成擁塞。
(4) 通信距離最遠可達10KM(速率低于5Kbps)速率可達到1Mbps(通信距離小于40M）。
(5) CAN總線傳輸介質可以是雙絞線，同軸電纜，CAN總線適用于大數據量短距離通信或者長距離小數據量，實時性要求比較高，多主多從或者各個節點平等的現場中使用。
(1) 可在各節點之間實現自由通信：CAN協議的一個最大特點是廢除了傳統的站地址編碼，而代之以對通信數據塊進行編碼。采用這種方法的優點可使網絡內的節點個數在理論上不受限制，數據塊的標識符可由11位或29位二進制數組成，因此可以定義2或2個以上不同的數據塊，這種按數據塊編碼的方式，還可使不同的節點同時接收到相同的數據，這一點在分布式控制系統中非常有用。
(2) 結構簡單：只有2根線與外部相連，并且內部集成了錯誤探測和管理模塊。
(3) 數據糾錯：采用雙線串行通信方式，檢錯能力強，可在高噪聲干擾環境中工作，每幀數據都有CRC校驗及其他檢錯措施，保證了數據傳輸?shù)母呖煽啃裕m于在高干擾環境下使用。
(4) 完成對通信數據的成幀處理：CAN總線通信接口中集成了CAN協議的物理層和數據鏈路層功能，可完成對通信數據的成幀處理，包括位填充、數據塊編碼、循環冗余檢驗、優先級判別等項工作。
(5) 節點在錯誤嚴重的情況下，具有自動關閉總線的功能，切斷它與總線的聯系，以使總線上其他操作不受影響，可以點對點，一對多及廣播集中方式傳送和接受數據。
