物料清單
2.4G頻段增益天線（或者5G天線模塊）
電源線x1
USB轉RS485轉接線x1
為雙頻WiFi串口服務器安裝天線、電源，并為使用USB轉接線RS485端與串口服務器連接（A接A B接B），USB端與電腦連接。
首先打開“網絡”
連接到串口服務器WiFi(默認名稱：E103-W03-V1.2 密碼：12345678)
連接完成后，打開瀏覽器
搜索：10.145.45.1進入串口服務器“網頁配置界面”
點擊“模式設置”
可對：工作角色、工作頻率、信道、發送功率、傳輸模式、服務模式等參數進行修改（默認參數即可通信，本次不做修改）
記錄本頁面“本機IP”
點擊“保存設置”（配置未完成，不進行重啟）
點擊“參數設置”
可對：串口波特率、數據位、校驗位、停止位、Modbus使能、以及Socket等參數進行修改（默認參數即可通信，本次不做修改）
記錄本頁面“本地端口”
點擊“保存設置”
點擊“重新啟動模塊”
打開TCP&UDP測試工具
點擊“創建連接”
輸入記錄好的串口服務器的“本機IP”和“本地端口”
點擊“創建”
點擊“連接”
打開：XCOM串口調試助手
選擇相應串口（不同電腦虛擬串口號不同）
波特率、停止位、數據位、校驗位與串口服務器保持一致（串口服務器默認波特率115200，8N1），點擊“打開串口”。
“客戶端”發送數據
“設備”收到數據
“設備”發送數據
“客戶端”收到數據

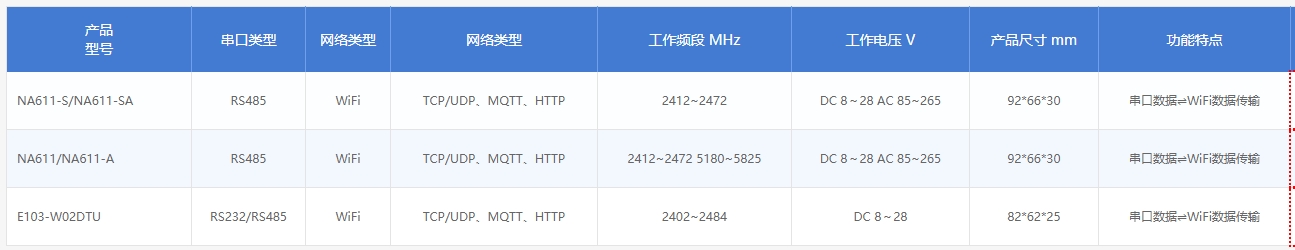

NA611系列串口服務器是一款高性能、高可靠的雙頻WiFi串口服務器。實現RS485串口數據通過WiFi實現設備聯網數據交互，支持 IEEE 802.11 a/b/g/n 標準的WiFi協議。WiFi串口服務器產品常見參數如下所示：
