大家好，我是小億
之前小億有做過二極管和三極管的視頻，感興趣的朋友可以去主頁搜索，今天我們來了解晶閘管。
晶閘管結構
單向晶閘管（晶體閘流管）是N-P-N-P四層半導體結構，中間形成了三個PN結。有三個電極，分別是陽極A，陰極K，門極G（也叫控制極）。
導電特性
如畫面中的電路，開關S1閉合時，但是門極G沒有觸發電壓，所以晶閘管處在截止的狀態，燈泡并不會被點亮。
當S2閉合時，門極G承受觸發電壓，晶閘管導通，燈泡被點亮。
當晶閘管門極G被觸發晶閘管導通之后，即使把門極G觸發電壓撤掉，晶閘管會仍然保持導通，即晶閘管導通后，門極失去作用，門極只起觸發作用。

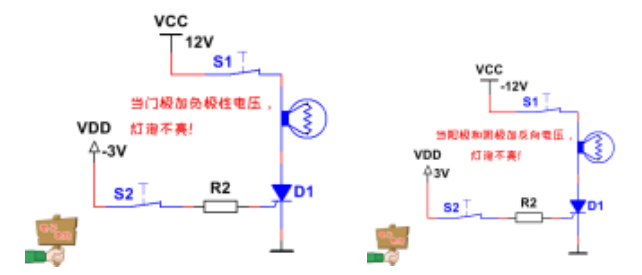

當門極G加負極性電壓時，晶閘管不會導通，所以燈泡不亮，當陽極和陰極加反向電壓，晶閘管不會導通，燈泡不亮！
如果晶閘管在導通情況下，把主回路的電壓（或電流）減小到接近于零時，晶閘管才能關斷。
