OSI模型不是一套規則，而更像是一個幫助工程師表征系統的模型。RS485接口很好地包含在OSI 模型的前三層中，總線的實際實現在應用層中進行了表征。這一層涵蓋了設備使用的地址或命令集以及數據的解釋。它還包括設計人員期望獲得多少數據，以及對總線本身的控制。
例如，CUI Devices 編碼器RS485接口的應用程序?qū)⑹菑脑O(shè)備請求絕對位置的主機。當主機發送編碼器的位置命令（地址）時，編碼器以兩個完整字節響應。然后主機解密這些字節以了解絕對位置是什么，同時確定發送命令的頻率以及它想要將它們發送到哪些設備。簡單來說，應用層就是RS-485總線的實現。

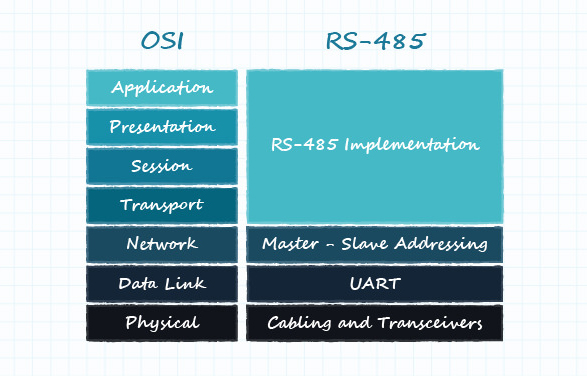

圖12：完全定義的 OSI 模型
由于RS-485標準僅定義了具有尋址要求的物理和數據鏈路層，因此應用層可以采用各種專有或開放的通信協議。工程師可以采用現有的協議，例如Modbus協議，或者他們可以為他們的應用定義自己的傳輸協議。比如使用CUI Devices 的編碼器使用非常簡化的尋址結構來斷言設備，從而實現快速周轉和最短處理時間。每個編碼器的地址只有一個字節的高六位，低兩位是命令。這允許編碼器在來自主機的單個字節后開始響應，從而確保快速周轉時間，這在運動控制應用中至關重要。
