E01-ML01DP5是一款成都億佰特公司標志性產品，其工作在2.4G無線模塊，是當今市面上最優秀的nRF24l01P+PA+LNA射頻模塊，芯片方案采用挪威Nordic公司原裝進口的nRF24l01P，配備美國進口的20dBm功率放大芯片，同時將接收靈敏度提升3dB，使得模塊超過nRF24l01P自身8倍以上的通信距離，硬件設計上帶有抗干擾屏蔽罩，使得模塊的抗干擾能力大大提升。
本文將介紹E01-ML01DP5軟件開發流程及操作方式。E01-ML01DP5是一款硬件模塊，可通過外部MCU使用標準串行外設接口SPI通訊協議對射頻芯片nRF24l01進行配置及操作。

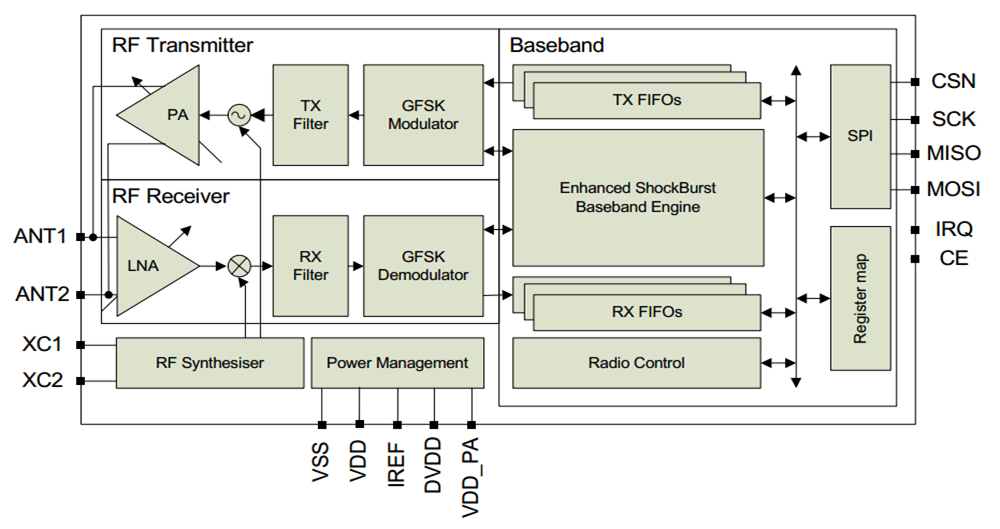

nRF24L01P是由NORDIC生產的工作在2.4GHz~2.5GHz的ISM 頻段的單片無線收發器芯片。無線收發器包括：頻率發生器、增強型“SchockBurst”模式控制器、功率放大器、晶體振蕩器、調制器和解調器。輸出功率頻道選擇和協議的設置可以通過SPI 接口進行設置。幾乎可以連接到各種單片機芯片，并完成無線數據傳送工作。當工作在發射模式下發射功率為0dBm 時電流消耗為11.3mA ，接收模式時為12.3mA，掉電模式和待機模式下電流消耗1uA。其內部結構主要由RF Transmitter和Baseband兩大板塊構成，在Baseband塊中主要包含了射頻控制、外部交互接口及芯片本身集成的Enhanced ShortBurst Engine, RF Transmitter板塊中則主要包含無線信號調制、解調、濾波放大等電路，其功能結構框圖如圖1-1所示：
3.nRF24l01單片機射頻芯片功能及控制
從編程控制的角度看，我們只需要用外部單片機控制框圖1-1中右邊的6個引腳，其主要功能如下：
CSN：芯片的片選線，CSN 為低電平芯片工作。
SCK：芯片控制的時鐘線（SPI時鐘）
MISO：芯片控制數據線（Master input slave output）
MOSI：芯片控制數據線（Master output slave input）
IRQ：中斷信號。無線通信過程中 MCU主要是通過IRQ與NRF24L01P 進行通信。
CE：芯片的模式控制線。在CSN為低的情況下，CE協同nRF24L01P的CONFIG寄存器共同決定nRF24L01P的狀態。
對于nRF24L01P固件編程工作主要是參照nRF24L01P 的狀態機。該射頻芯片主要有以下幾個狀態：
Power Down Mode：掉電模式
Tx Mode：發射模式
Rx Mode：接收模式
Standby-1Mode：待機 1 模式
Standby-2 Mode：待機 2 模式

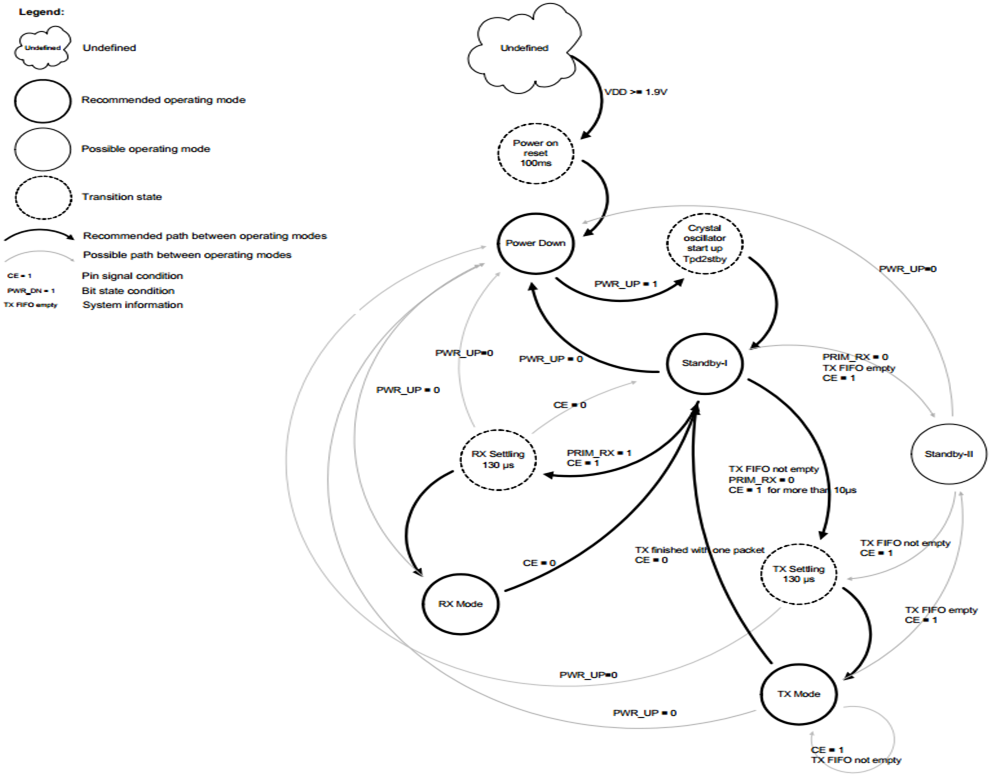

當芯片處于某狀態下，想切換到另外的狀態有的狀態可以直接切換，有的則需要中間某個狀態進行過度，并且需要外部具備一定條件，比如電壓等。具體轉換方式如圖2-1所示：
1）置CSN為低，使能芯片，配置芯片各個參數。配置參數在 Power Down 狀態中完成。
2）如果是Tx模式，填充Tx FIFO。
3）配置完成以后，通過CE與CONFIG中的PWR_UP與PRIM_RX參數確定24L01要切換到的狀態。TxMode：PWR_UP=1; PRIM_RX=0; CE=1 (保持超過 10us 就可以)；Rx Mode: PWR_UP=1; PRIM_RX=1; CE=1;
4）IRQ 引腳會在以下三種情況變低：Tx FIFO發送完成并且收到ACK（使能ACK情況下）、Rx FIFO有數據到達、最大重發次數到達設定值（最大15次）。

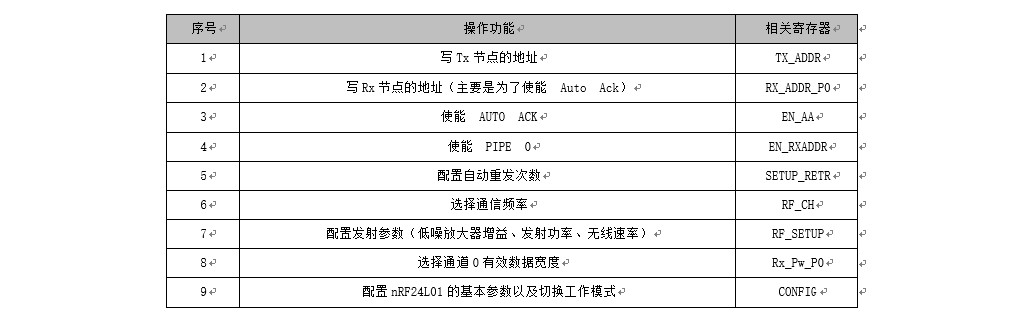

將nRF24l01配置在發送模式下，具體步驟及相關寄存器如表3-1所示：
4.3 TX模式初始化步驟

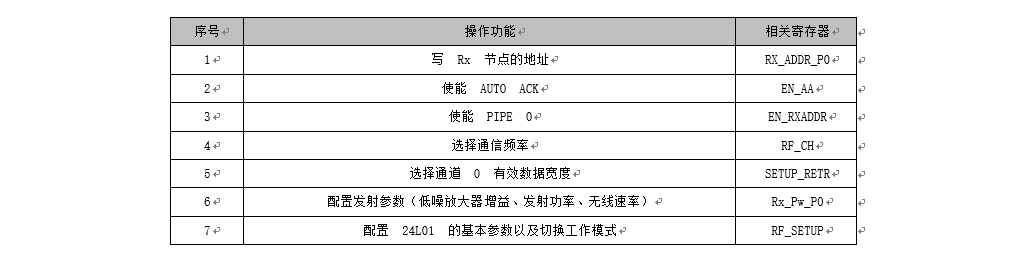

將nRF24l01配置在接收模式下，具體步驟及相關寄存器如表3-2所示：
按照上述流程操作配置nRF24l01以后，就能實現兩個節點間通訊。
目前市面上單射頻芯片（非SCO）軟件操作方式都大同小異，熟悉一款芯片操作方式以后其他的都信手拈來。當然，無論做任何產品、任何形式的開發，最好的方式都是按照官方數據手冊上描述的流程一步步進行，這樣可以極大的提高開發效率同時也能避免開發過程中遇到更多難以解決的問題。更多關于在軟件上如何配置操作E01-ML01DP5(nRF24l01)模塊的相關資料請參閱成都億佰特電子科技有限公司官方鏈接：twohalves.cn
