首先，在開始實例演示前，我們需要了解ECAN-401設備自定義協議轉發的規則：由于CAN幀格式是基于報文的，串行幀格式是基于字節傳輸?shù)摹１仨毷峭暾姆献远x協議規定的串行幀格式，要包含用戶所配置模式下的串行幀所有內容，除數據域外若其他字節內容若有誤，此幀將不能成功發送。

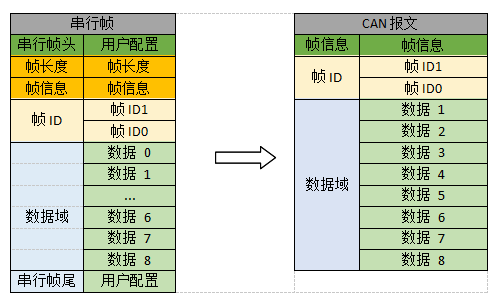

串行幀包含的內容：幀頭、幀長度、幀信息、幀ID、數據域、幀尾。
注意：使用自定義協議轉發用戶配置的幀ID和幀類別無效，將根據串行幀里邊的格式進行數據轉發。
因此為了讓用戶方便使用CAN-Bus接口，將串行幀格式向CAN幀格式靠攏，在串行幀中規定了一幀的起始及結束，即AT命令中的“幀頭”和“幀尾”，用戶可自行配置。
幀長度指的是從幀信息開始到最后一個數據結束的長度，不包括串行幀尾。
幀信息分為擴展幀和標準幀，標準幀固定表示為0x00，擴展幀固定表示為0x80，在自定義協議轉換中，無論每幀數據域包含的數據長度為多少，其幀信息內容都固定不變。
當幀類型為標準幀（0x00）時，幀類型后兩個字節表示幀ID，其中高位在前；當幀信息為擴展幀（0x80）時，幀類型后4個字節表示幀ID，其中高位在前。
注意：自定義協議轉換中，無論每幀數據域包含的數據長度為多少，其幀信息內容都固定不變。固定為標準幀（0x00）或者擴展幀（0x80）。幀ID需要符合ID范圍，否則ID可能出錯。

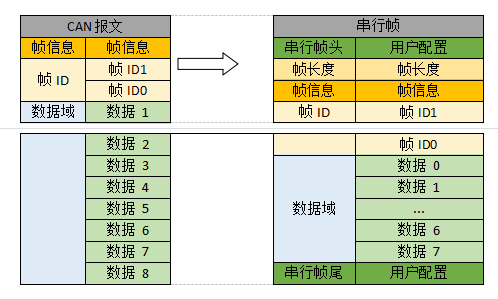

CAN總線報文收到一幀即轉發一幀，模塊會將CAN報文數據域中的數據依次轉換，同時會向串行幀添加幀頭、幀長度、幀信息等數據，實際為串行幀轉CAN報文的逆向形式。
準備工具
在了解了ECAN-401的自定義協議功能后，我們可以開始實際操作，準備以下設備：
ECAN-401一臺；
CAN分析儀ECAN-U01一臺；
XCOM串口助手。

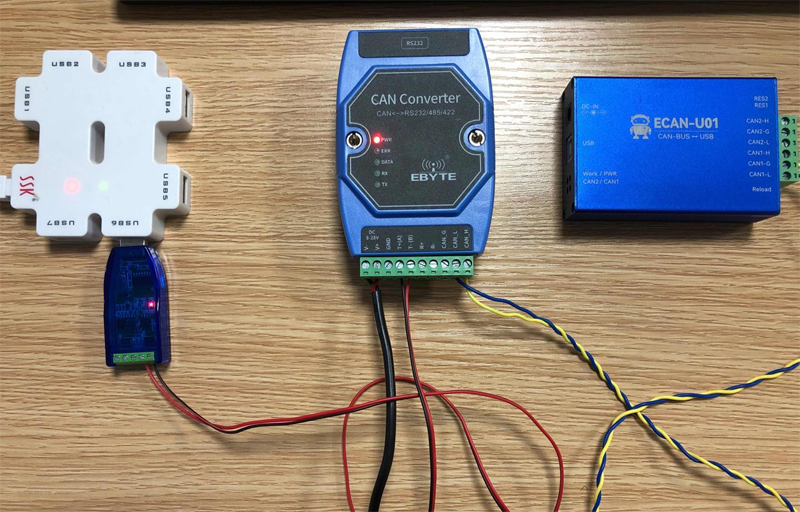

這里我們使用ECAN-401做數據轉換工具，ECAN-U01發送和接收CAN報文，XCOM串口助手軟件模擬串行設備發送串行數據。將ECAN-401與ECAN-U01的CAN_L和CAN_H連接，ECAN-401的RS485接口通過485換USB轉換器連接到電腦，如下圖所示：

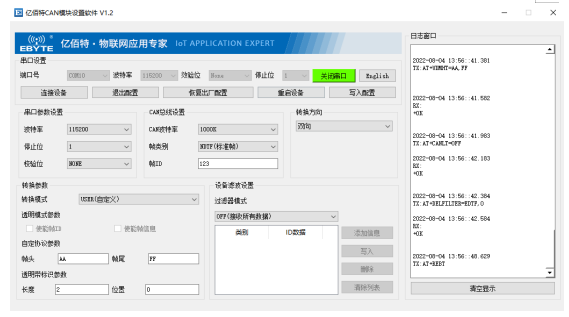

通過ECAN-401的上位機，將設備通訊模式切換為自定義協議模式,CAN波特率1000K，幀頭AA，幀尾FF參數配置如下圖：
打開CAN分析儀ECAN-U01以及XCOM軟件，使用XCOM軟件模擬出一串行設備，通過ECAN-401的RS485串口發送串行數據（需符合自定義協議格式）：

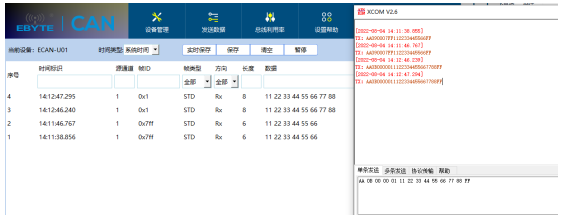

首先使用標準幀發送兩包數據：AA 09 00 07 FF 11 22 33 44 55 66 2.AA 0B 00 00 01 11 22 33 44 55 66 77 88 FF，這里可以看到ECAN-U01設備已經接收到了ECAN-401所轉換出來的數據：
第一幀數據為幀頭：幀頭：AA，幀長度：09，幀信息：00（標準幀），幀ID：07 FF，數據域：11 22 33 44 55 66，幀尾：FF。第二幀數據為：AA，幀長度：0B，幀信息：00（標準幀），幀ID：00 01，數據域：11 22 33 44 55 66 77 88，幀尾：FF。

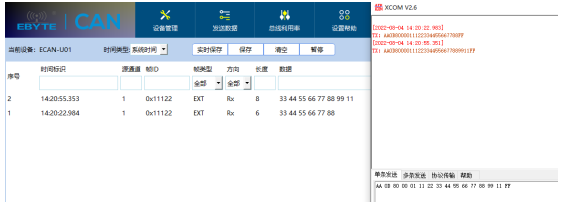

再使用擴展幀發送兩包數據：1.AA 0B 80 00 01 11 22 33 44 55 66 77 88 FF 2.AA 0D 80 00 01 11 22 33 44 55 66 77 88 99 11 FF，這里可以看到ECAN-U01設備已經接收到了ECAN-401所轉換出來的數據：
第一幀數據為幀頭：AA，幀長度：0B，幀信息：80（擴展幀），幀ID：00 01 11 22 ，數據域：33 44 55 66 77 88，幀尾：FF。第二幀數據為：幀頭：AA，幀長度：0D，幀信息：80（擴展幀），幀ID：00 01 11 22，數據域：33 44 55 66 77 88 99 11，幀尾：FF。

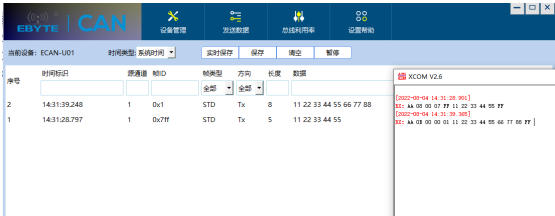

再從CAN分析儀端發送數據到串行端口，如下圖所示：
串口端也是按照自定義協議模式來組包，這樣就成功實現了CAN協議按照自定義格式來發送，同時客戶也能夠通過此協議來快速區分數據幀。
