繼電器相當于一個隔離開關。比如用5V直流電控制220V交流電。優點是你按動5V開關的時候不會與220V形成回路，從而保障了操作者的安全。
常見的有樓道的聲控?zé)?。聲音傳感器模塊會產生一個低電平給延時繼電器，于是燈就亮了10秒鐘。
簡單來說，就是第一個電路給繼電器一個電平信號，于是繼電器可以打開或關閉第二個電路。
繼電器通常有很多種類，有大功率繼電器、小功率繼電器，其原理都是一樣的，常見繼電器如圖1所示：

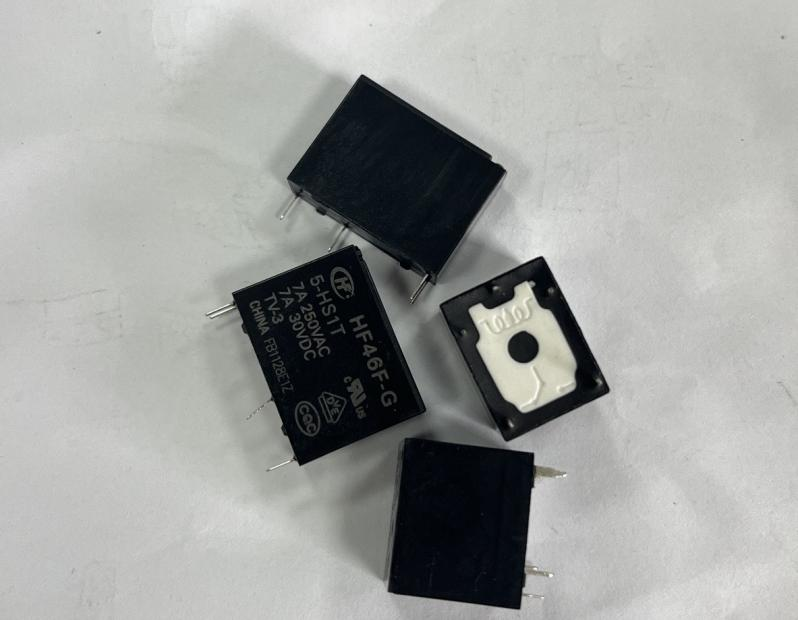

圖1 各型號繼電器
市面上有很多繼電器，有這種四腳的、五腳的，甚至還有多腳繼電器，雖然應用于不同的電路中，但是原理都是一致的，比如四腳的、五腳的這種繼電器內部原理如圖2所示：

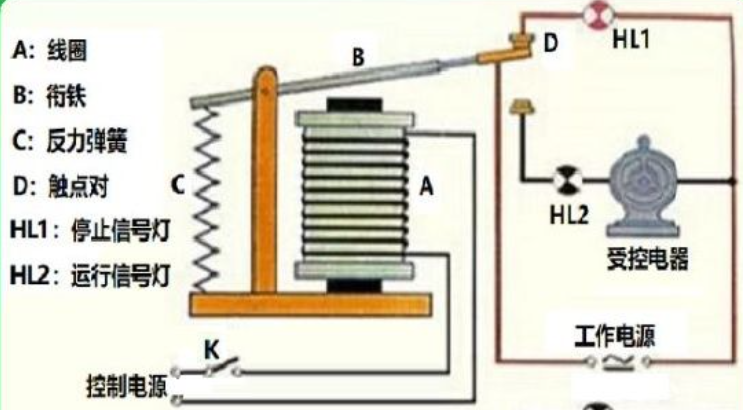

圖2 繼電器內部結構原理
如圖可以看出，繼電器的一端是線圈，另一端是接觸點，線圈一旦通電，接觸點的磁力就會使繼電器另一端閉合，從而處于工作狀態，五個引腳的繼電器，就是多了一組接觸點，如果不通電，4腳和5腳就是導通的，線圈通電后，4腳和5腳就會斷開，3腳和4腳導通。引腳越多的繼電器說明它的觸點也多。簡單來說，繼電器就是一個電磁開關，只要這個線圈通電之后，產生磁性，然后兩個觸點就會導通。判斷一個繼電器的好壞，首先可以測量他的線圈有沒有燒壞，用萬用表測線圈兩端的阻值，如果這個線圈阻值是無窮大或者阻值為零，就代表這個線圈已經燒壞，然后再測觸點的兩個引腳是否導通，正常的情況下，如果四個腳的里面是一個常開觸點，兩腳之間是不會通的，如果已經導通，就表示里面的這個觸點已經燒壞，粘連在了一起。
電磁繼電器的種類較多，歸結起來可分成三類，即電壓繼電器、電流繼電器和中間繼電器。其中電壓繼電器又可分為過電壓繼電器、欠電壓繼電器、時間繼電器、速度繼電器等等。電流繼電器可分為過電流和低電流繼電器等等。中間繼電器則分為類似接觸器的大電流中間繼電器、普通中間繼電器和密封中間繼電器等等。這些都是很常用的繼電器。以下是通用控制電磁繼電器的分類及用途：
類型 | 動作特點 | 主要用途 |
電壓繼電器 | 當與電源側被測回路并聯的線圈電壓達到規定的動作值時動作 | 用于過壓保護和失壓保護 |
電流繼電器 | 當與電源側被測回路串聯的線圈電流達到規定的動作值時動作 | 用于過載保護或者直流電動機的磁場控制失磁保護 |
中間繼電器 | 其本質是電壓繼電器，但觸點數量較多 | 常用于開關量信號的放大和多路傳遞 |
時間繼電器 | 當線圈的觸動信號變位時，其觸點輸出的動作信號有一定的延遲 | 用于與時間有關的控制，以及生產工藝程序控制 |
熱繼電器 | 利用過載電流流過雙金屬片時產生的受熱彎曲推動操控機構動作 | 用于交流電動機的過載保護和缺相保護 |
溫度繼電器 | 用于交流電動機的過載保護和缺相保護 | 用于溫度控制，以及電動機過熱保護控制 |
速度繼電器 | 當轉速達到規定值時動作 | 用于電動機的能耗制動和反接制動 |
電磁繼電器還有若干特殊類型，例如舌簧繼電器、極化繼電器和脈沖繼電器等等。其中舌簧繼電器可檢測磁極運動，極化繼電器可檢測電流值和電流方向是否符合規定要求，而脈沖繼電器則可以檢測規定大小和方向的小功耗脈沖電流。
如圖3所示：

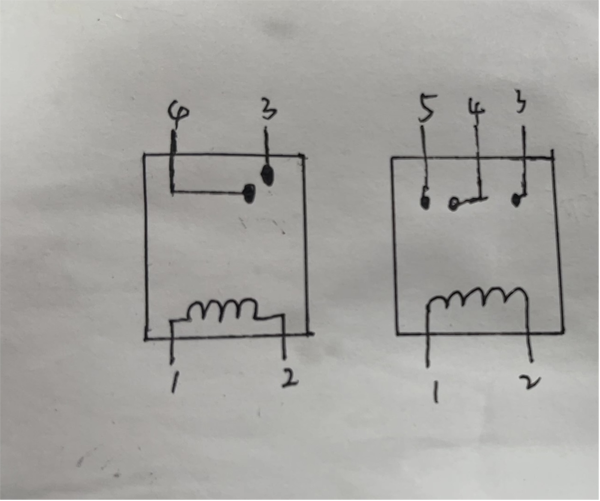

圖3 常用繼電器接線方法
