MCGS是一套基于Windows平臺的組態軟件系統，主要用于快速構造和生成上位機監控系統。MCGS還提供了豐富的網絡數據同步、網絡數據庫同步構建等功能，可以幫助你構建分布式監控系統，實現數據的實時共享和遠程監控。你可以根據項目的需求選擇使用這些功能。本文將介紹MCGS嵌入軟件配置教程，如下所示：
為了節省流量采用手動發送，因此不能使用官方驅動，需要使用用戶自定義驅動，這里提供百度網盤下載地址（見評論區）。鏈接：https://pan.baidu.com/s/1ORy2UFOlHeRCXraYKC1xUA 提取碼：tl3i

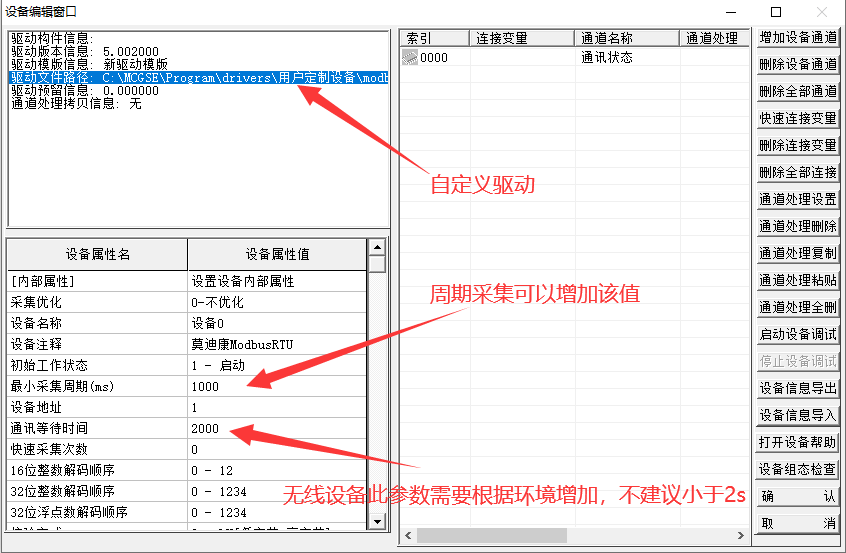

添加用戶自定義設備，不能使用官方提供的Modbus RTU驅動，官方驅動不支持手動發送，此例程是基于整點自動發送指令實現的，可以將流量消耗降到最低，若對流量消耗無限制也可使用官方驅動實現，此處不做講解。
無論是采用自定義驅動還是官方驅動，對于無線設備都需要適當增加超時時間，在后續實機調試時說明方法。
本例程使用變量表如下：
變量名 | 描述 | 類型 | 初值 | 注釋 |
collection_run | 用于標記通訊執行中 | 開關型 | 0 | 0：空閑 1：忙 |
meter_IrAt_01 | 存儲電流變比 | 數值型 | 1 | 1-9999 |
meter_UrAt_01 | 存儲電壓變比，使用時需要×0.1 | 數值型 | 10 | 1-9999 |
meter_state_01 | 設備狀態 | 開關型 | 0 | 0：通訊正常 1：通訊異常 |
nReturn | Modbus異常碼 | 開關型 | 0 | 返回碼 |
meter_value_01 | 有功電能綜合，原始值，不含變比 | 數值型 | 0 | —— |
resend_set_value | 重發次數配置值 | 開關型 | 3 | —— |
resend_value | 重發次數運行值 | 開關型 | 0 | —— |
MCGS嵌入式組態環境的“運行策略”下添加用戶策略，具體配置如下：

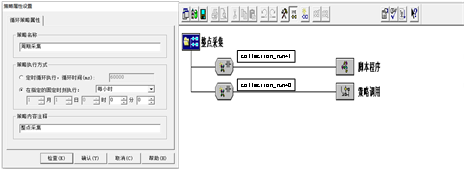

MCGS嵌入式組態環境的“運行策略”下添加循環策略，并添加兩個策略行，一個用于總線繁忙時用于延時，一個用于觸發采集，配置如下：

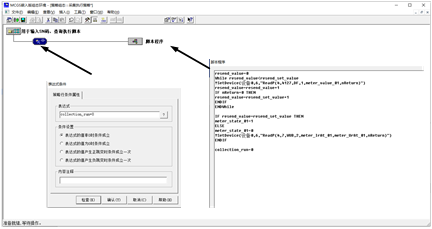

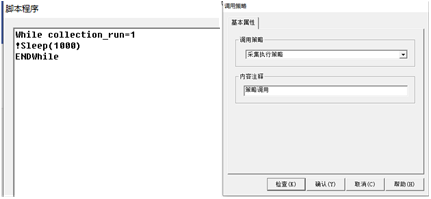

腳本程序與調用策略配置如下圖所示：
添加人機交互界面“HOME”,并在啟動策略中添加手動獲取變比與有功總功率的Modbus指令發送函數如下：
!SetDevice(設備0,6,"ReadP(4,7,WUB,2,meter_IrAt_01,meter_UrAt_01,nReturn)")
!SetDevice(設備0,6,"ReadP(4,4127,DF,1,meter_value_01,nReturn)")

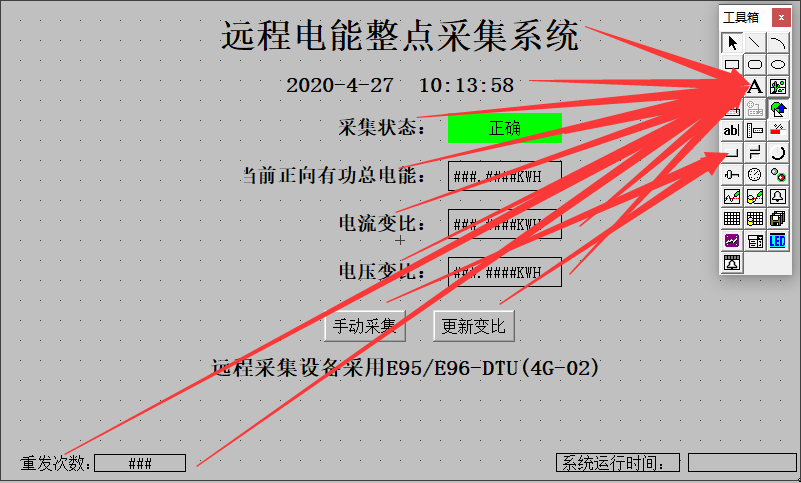

添加13個“標簽”控件，以下僅說明有關聯函數“標簽”，添加2個“按鈕”控件。
采集狀態，使用兩個“標簽”控制，分別在變量“meter_state_01”等于1或者0時隱藏。

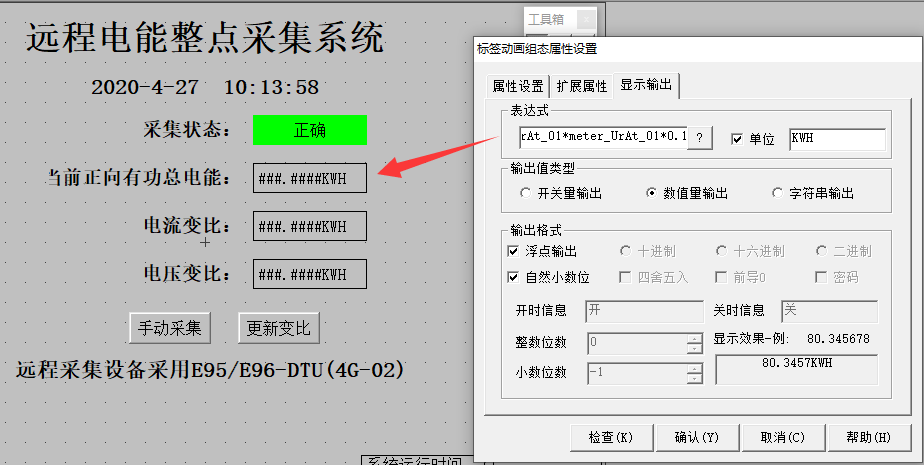

通過DTSU666手冊提供計算公式，顯示當前真實有功總功率。
電流變比與電壓變比僅關聯對應變量顯示，不再說明。

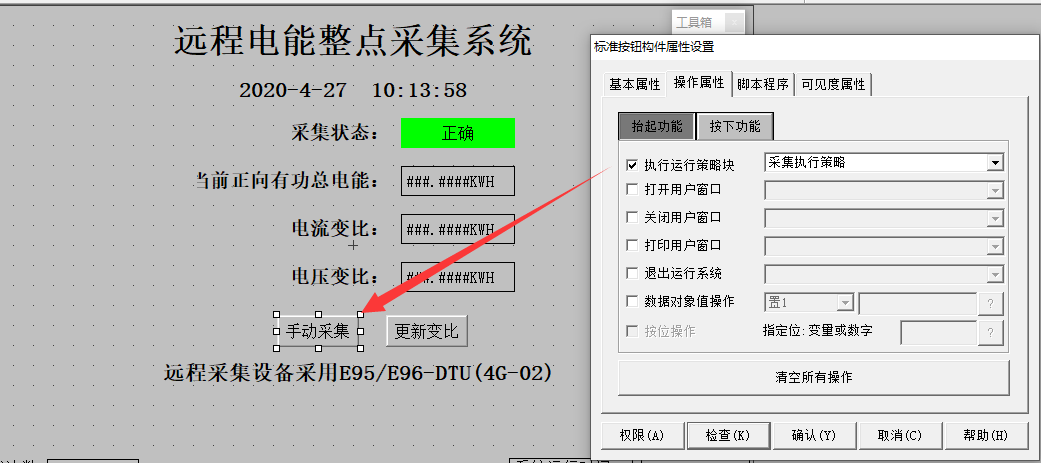

手動采集調用用戶自定義策略“采集執行”，該按鈕在自動采集過程中不生效。
更新變比“按鈕”控件調用腳本函數實現：
!SetDevice(設備0,6,"ReadP(4,7,WUB,2,meter_IrAt_01,meter_UrAt_01,nReturn)")
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
