SX1278收發器主要采用LoRa遠程調制解調器，用于超長距離擴頻通信，抗干擾性強，能夠最大限度降低電流消耗。LoRa直序擴頻技術將帶來更遠的通訊距離，抗干擾能力強的優勢。借助升特的LoRaTM專利調制技術，SX1278 采用低成本的晶體和物料即可獲得超過-148dBm的高靈敏度。此外，高靈敏度與+20dBm功率放大器的集成使這些器件的鏈路預算達到了行業領先水平，成為遠距離傳輸和對可靠性要求極高的應用的最佳選擇。相較傳統調制技術，LoRaTM調制技術在抗阻塞和選擇性方面也具有明顯優勢，解決了傳統設計方案無法同時兼顧距離、抗干擾和功耗的問題。與同類器件相比SX1278芯片lora模塊在大幅降低電流消耗的基礎上，還顯著優化了相位噪聲、選擇性、接收機線性度等各項性能。
該器件支持137-525MHz頻段,主要應用于433M'0M等頻段?？蓱?yīng)用在無線抄表、智能家居、無線傳感、工業遙控與遙測、智能樓宇和智能建筑、高壓線監測、環境工程、高速公路、小型氣象站、自動化數據采集、消費電子、智能機器人、路燈控制以及其他無線傳輸應用領域。
該器件只有一種封裝QFN28-6mm*6mm，將6*6mm的封裝做成小尺寸的模塊，并且把所有剩余的IO引到外部引腳。
? ?注：由SX1278的數據手冊可知,發射時需要從PA_BOOST引腳出來功率才能達到20dBm。電路分為2個部分：原理圖的設計和PCB的設計。
?整體框架：電源電路，復位時鐘電路，射頻電路和外部接口電路這四部分組成。

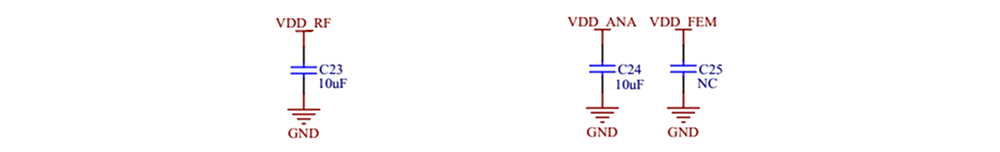

電源電路主要就是SX1278芯片模塊的3個電源引腳，分別是3VBAT1(VBAT_ANA) VBAT3(VBAT_DIG) VBAT2(VBAT_RF)，都需要供電1.8V-3.7V(推薦3.3V)。同時，做好每部分電源的濾波處理，至少加一個濾波電容，減少紋波以保證供電的穩定性。

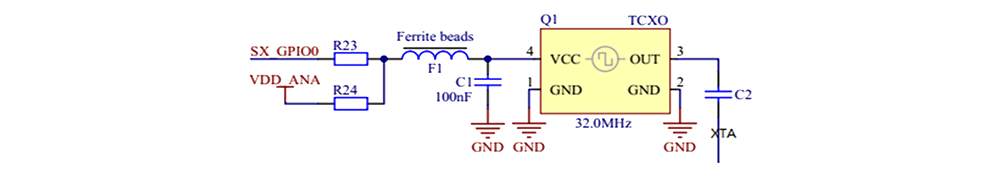

該器件的復位引腳NRESET直接用外部單片機的IO口來控制，低電平有效。晶振電路推薦用有源晶振，這樣更能保證頻率的準確度，但是為了保證尺寸最小，建議換成無源晶振，這樣既節約了成本，有節約了體積，只是接收靈敏度性能會低一些。

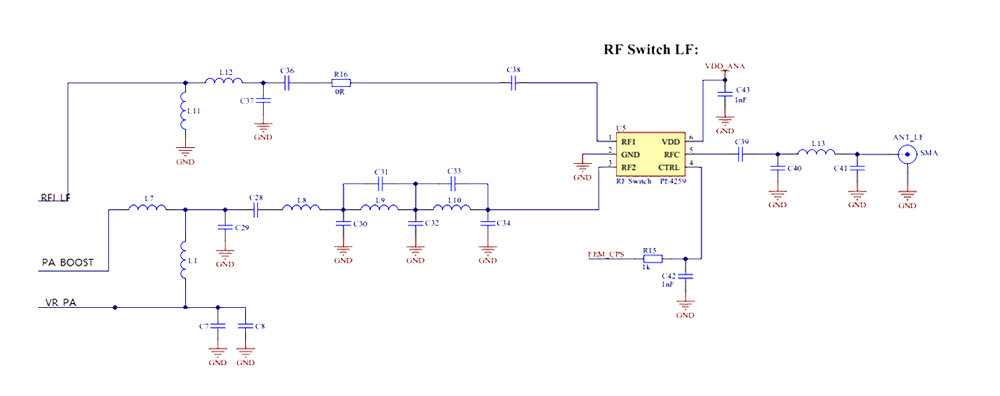

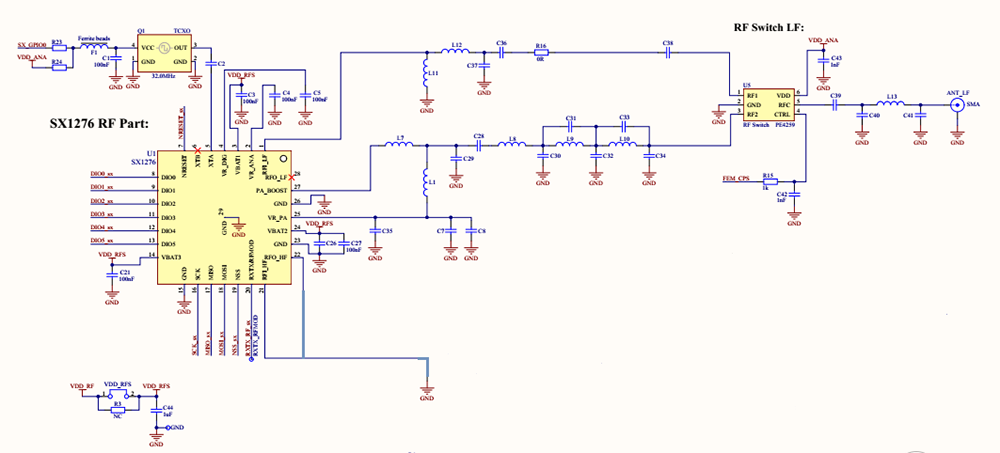

該器件是收發分開的，所以推薦用射頻開關PE4259來控制收發，將支路分開。發射端，用電感電容組成的匹配電路加一個橢圓濾波器，然后再進入射頻開關；接收端直接用電感電容匹配電路，注意添加隔直電容。射頻開關后端還加了一個3階的π型濾波器，有助于去除發射的2次諧波、3次諧波和雜散，并且同時濾除接收的干擾信號。若要想做成超小尺寸，建議將發射的橢圓濾波器去掉，將射頻開關后端的3階π型濾波器變成5階π型濾波器，這樣既能減小尺寸，又可以保證性能。
將SX1278芯片模塊的所有IO引腳都引到外部接口，為了保證最小尺寸，用1.27mm間距的半孔將所有的IO引出來，便于用戶進行二次開發。例如，成都億佰特電子科技有限公司的E19-433M20S2就滿足此種要求,并且封裝大小只有15*15mm。
