在LoRaWAN協議物聯網網絡中，LoRaWAN網關起到了絕對核心的作用，它在整個網絡中像是一座橋梁建立起網絡服務器與終端節點的通信，下面我們將簡單介紹如何使用E870-L470LG11網關實現TTN服務器與終端節點的通信。
首先，在LoRaWAN通信中，也是需要區分工作頻率的，如：CN470（470-510MHz）是中國地區的，US915(902-928MHz)和EU868(863-870MHz)分屬美國和歐洲地區，還有其他頻段等等，這里不做詳細介紹。需要明白的是網關、終端設備以及網絡服務器需要工作在相同的頻段才能正常工作，否則無法進行通信。
E890-L470LG11作為一個工作在CN470頻段的LoRaWAN網關，按照以下操作可以成功連接到TTN服務器。
首先瀏覽器輸入thethingsnetwork.org，進入服務器官網。如果已經注冊了TTN服務器賬號的話，可以直接點擊log in 進行賬號登錄，若第一次使用TTN服務器的話，先點擊Sign Up進行賬號注冊。輸入需創建的賬號、密碼及郵箱后點擊Create account，建立賬號完成。創建賬號完成后，返回主界面點擊Log in登錄自己創建的賬號。

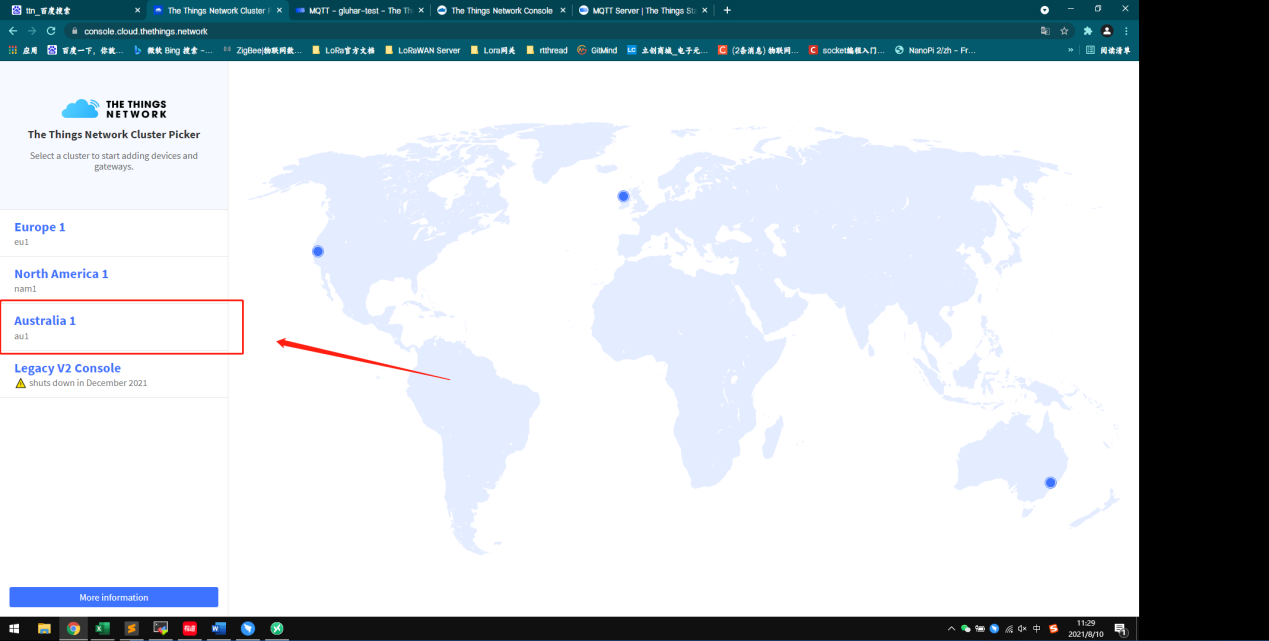

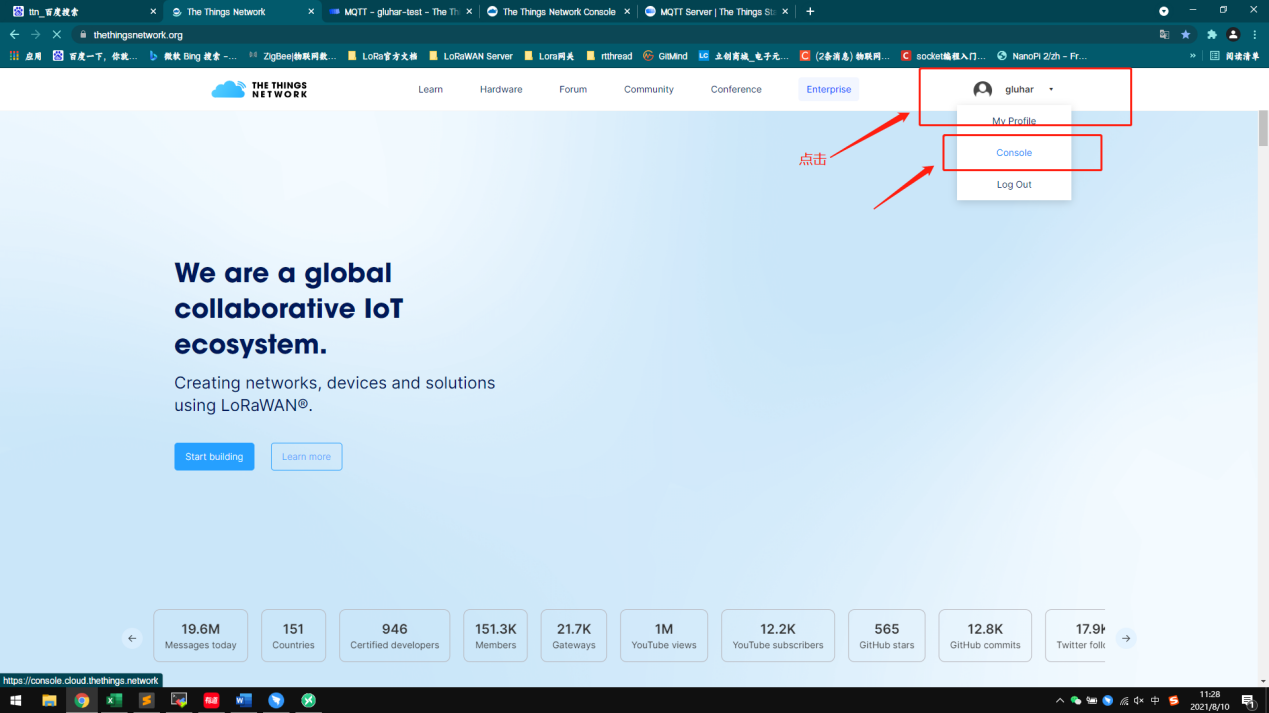

登錄完成后按以下步驟操作：點擊賬號頭像，選擇Console，進入Cluster選擇界面，這里示范選擇Australia 1來創建設備和網關。

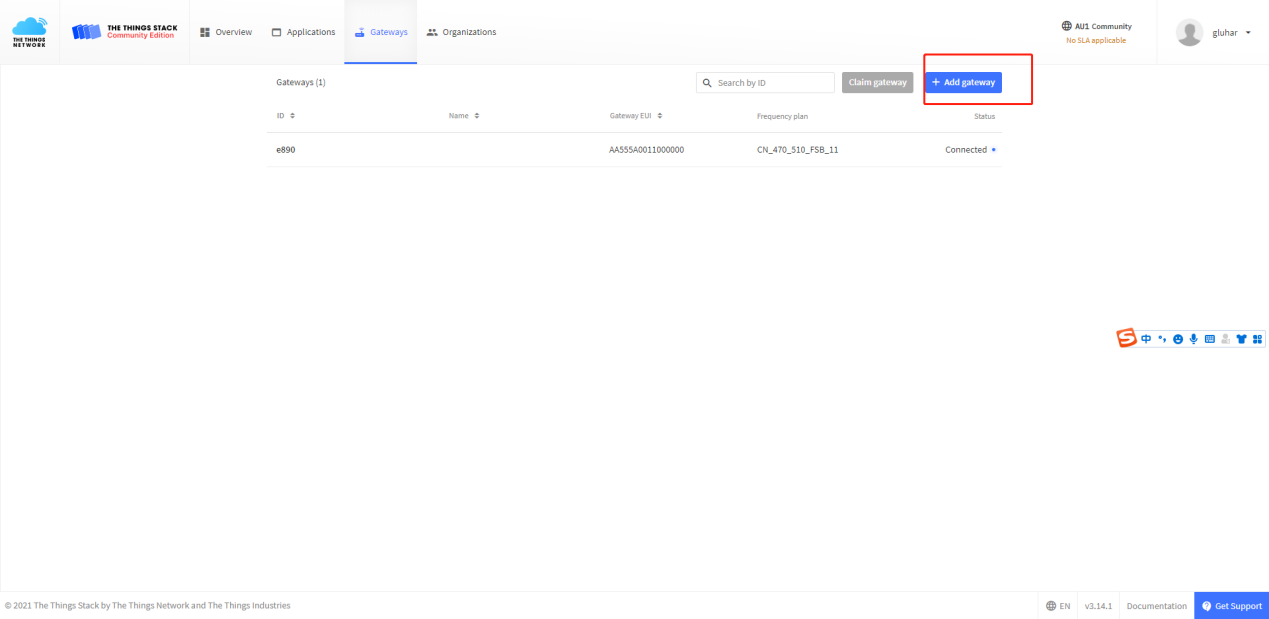

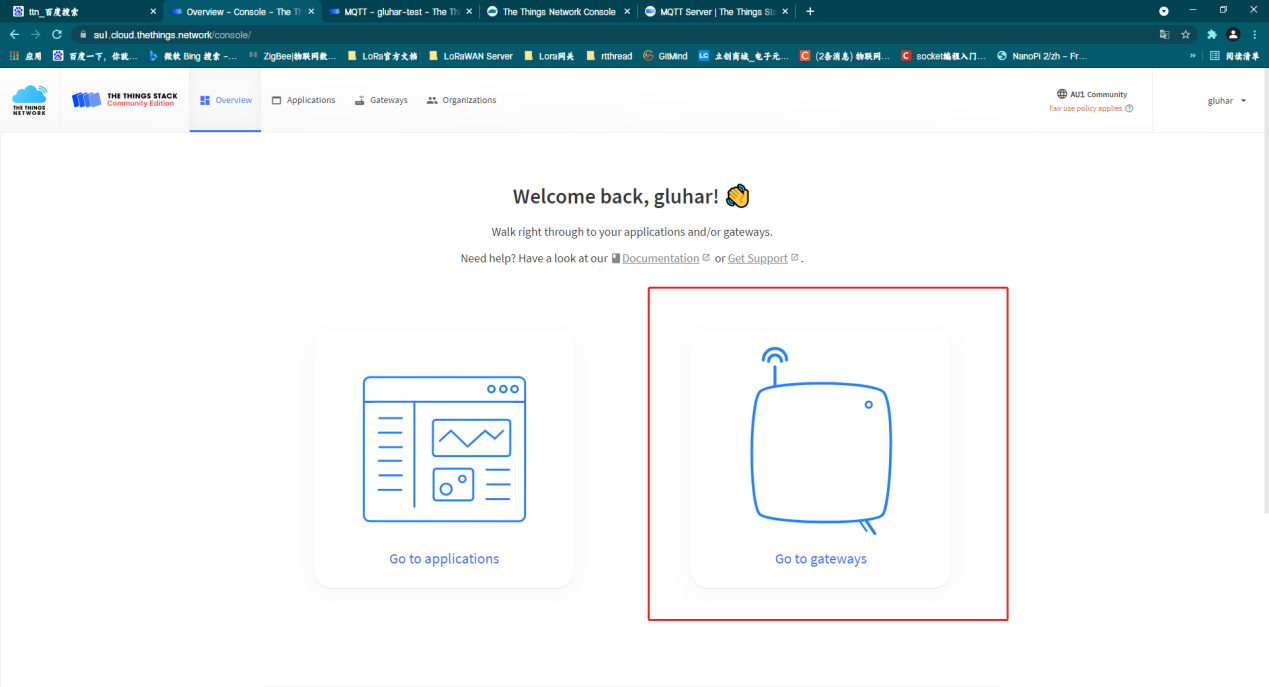

進入網關配置界面后，點擊“Add getways”來建立一個新的網關

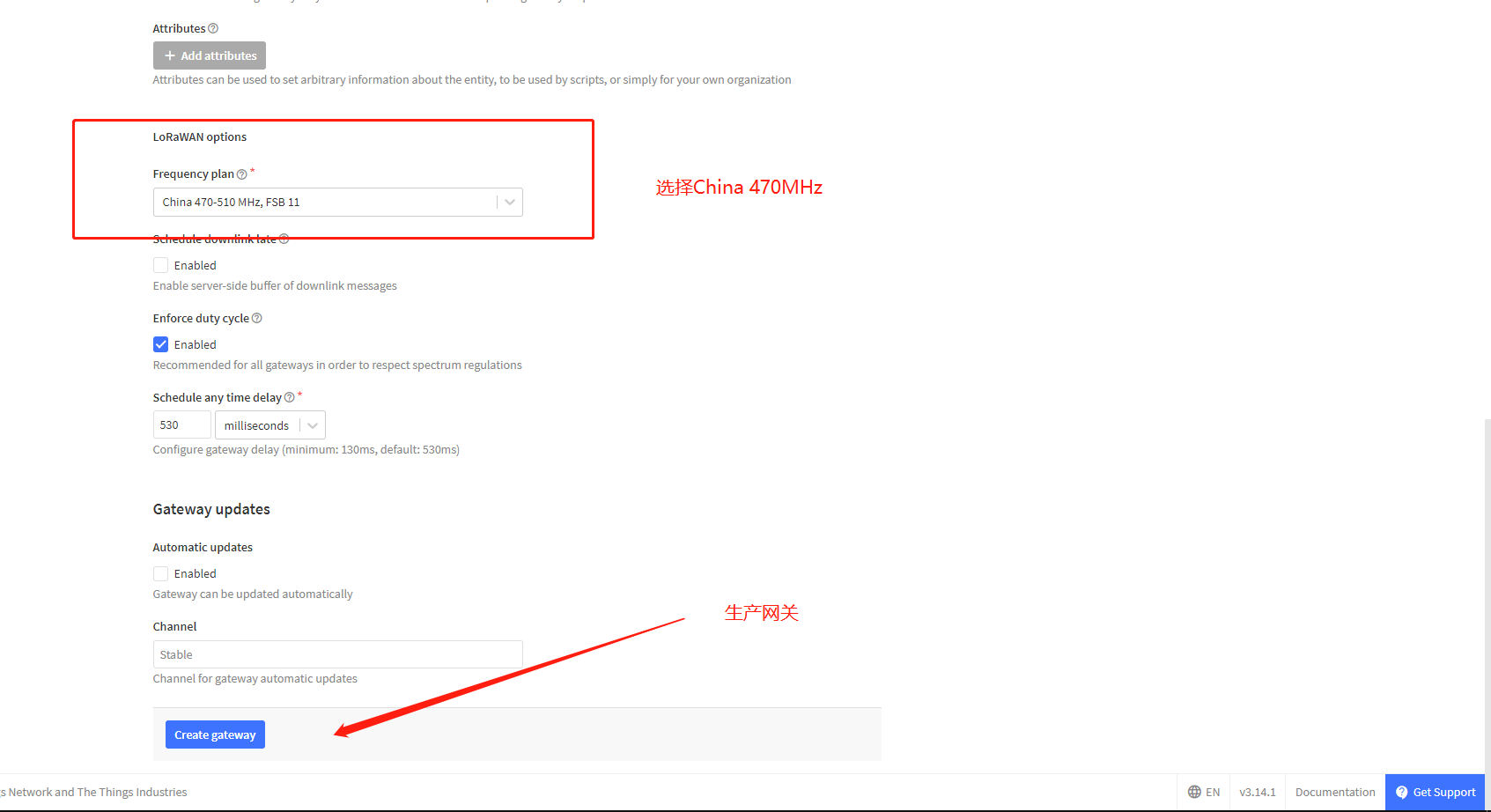

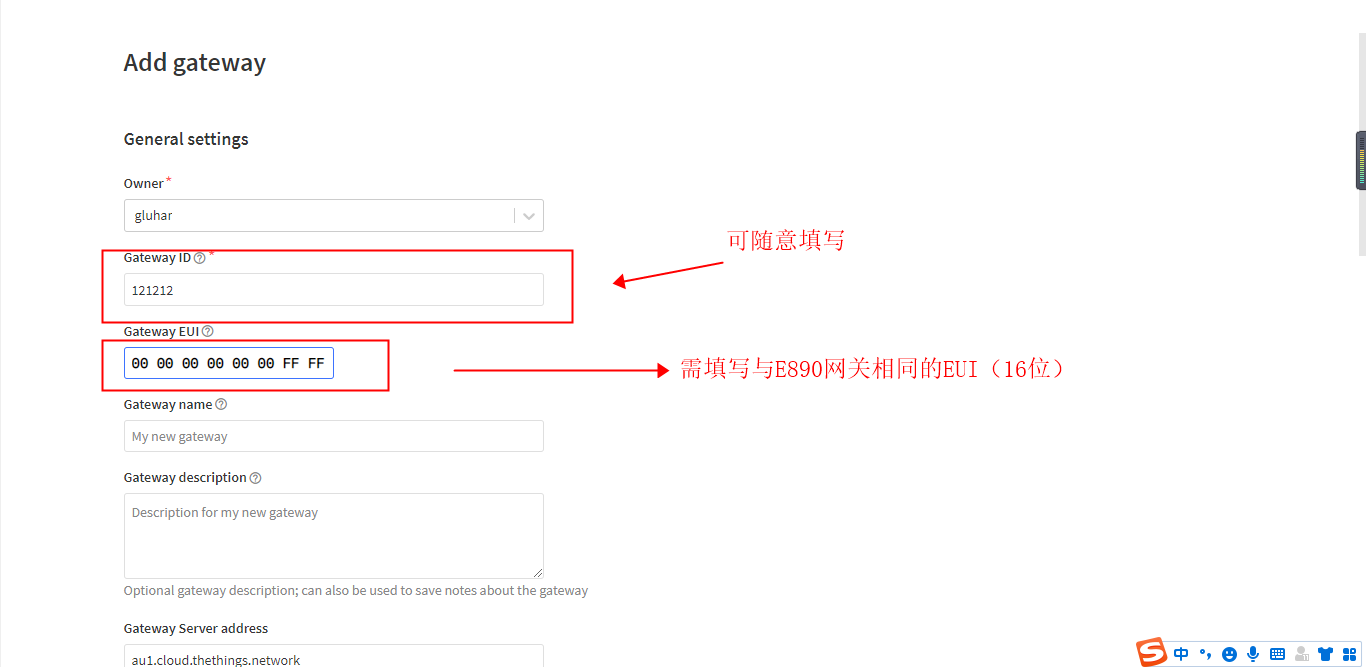

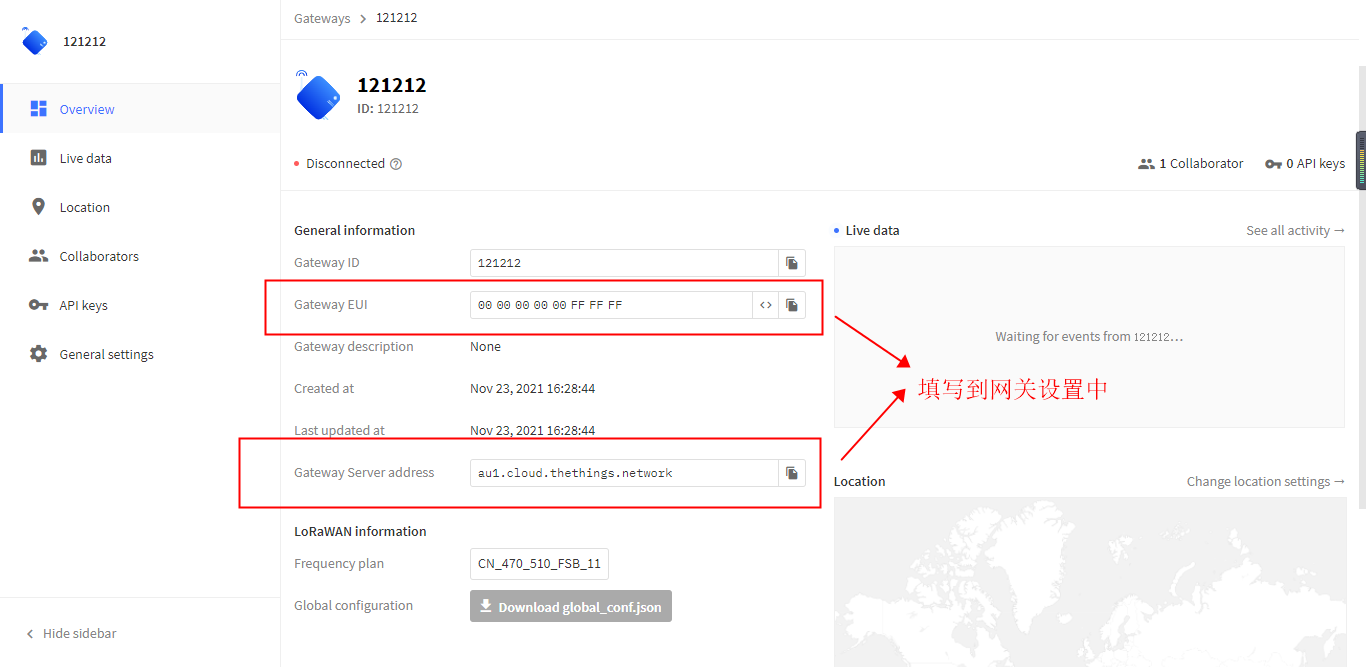

這里需要填寫一些數據，其中Getaway EUI是E870-L470LG11 lorawan網關產品需要的參數，必須和網關配置的EUI一致，如下圖所示：

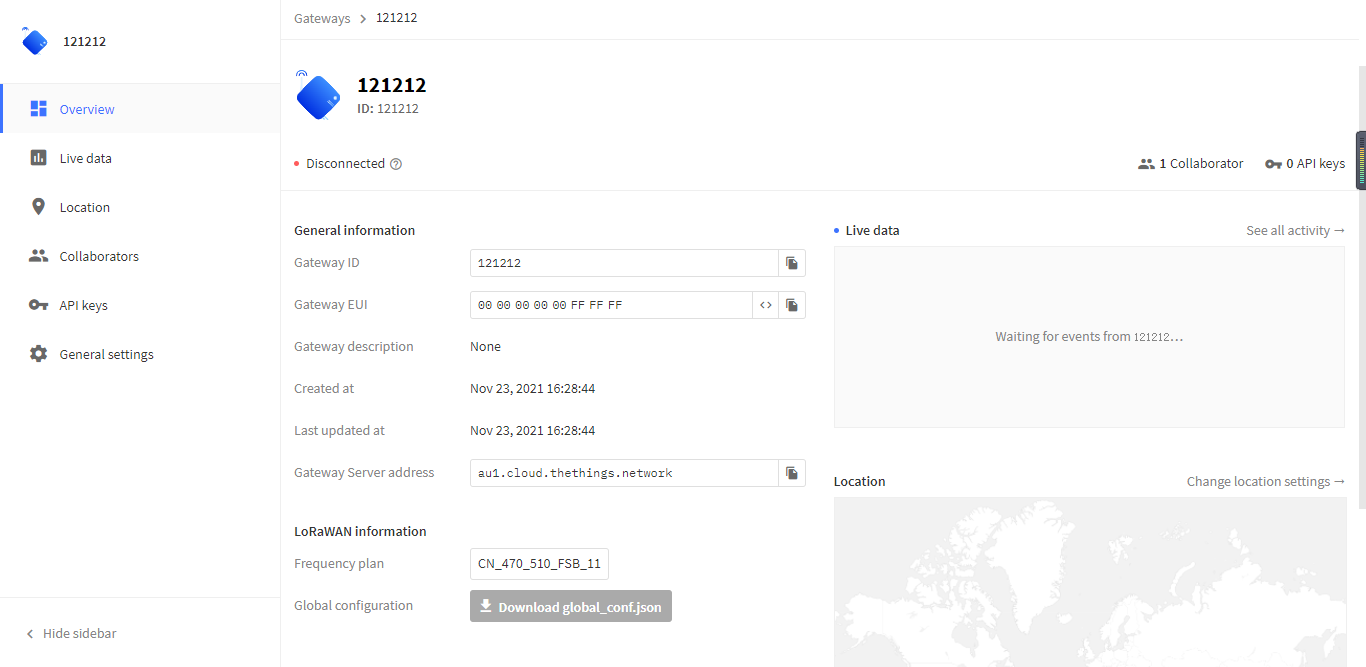

完成以上步驟即在服務器上創建了自己的網關。

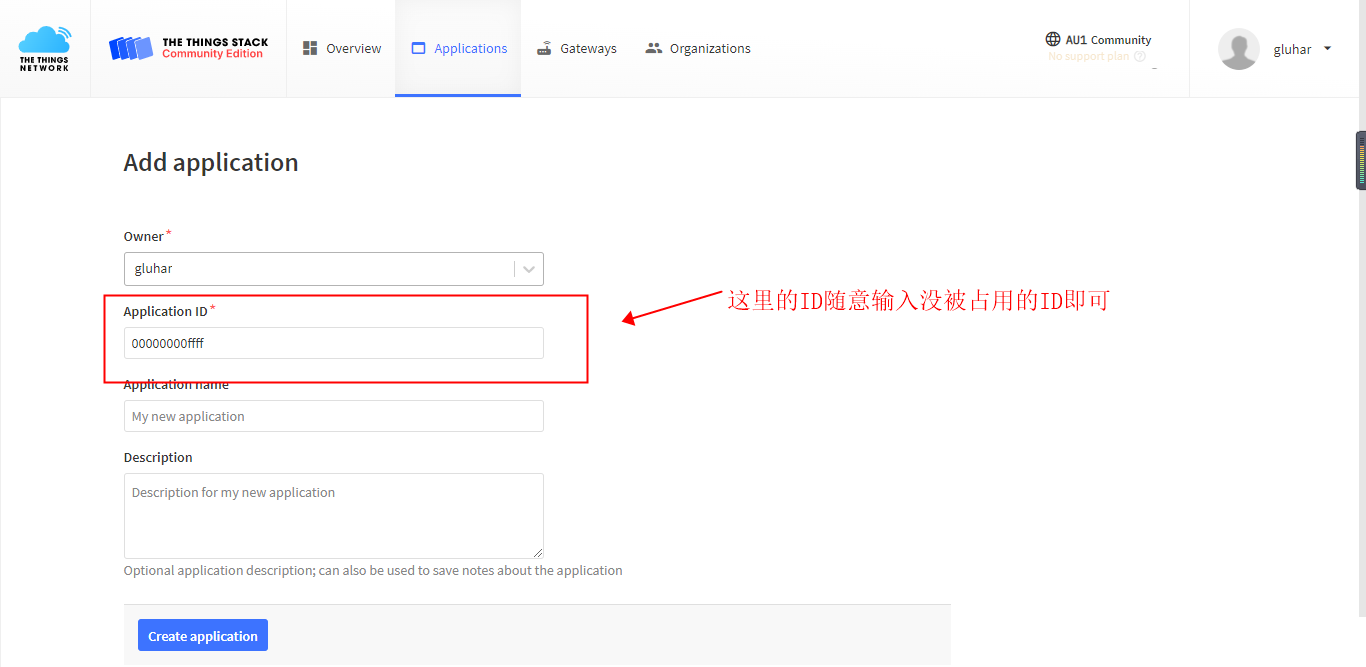

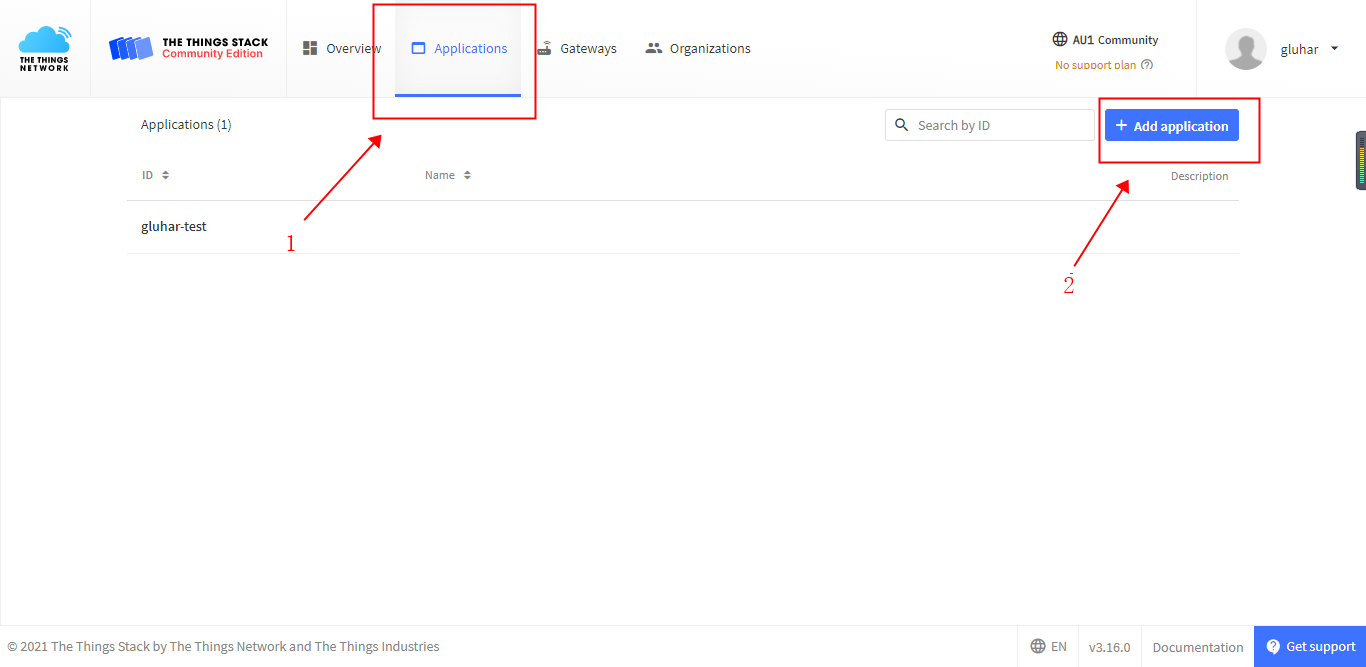

首先點擊界面上方“Applications”，然后點擊“Add applications”來創建生產節點的界面。如下圖所示：

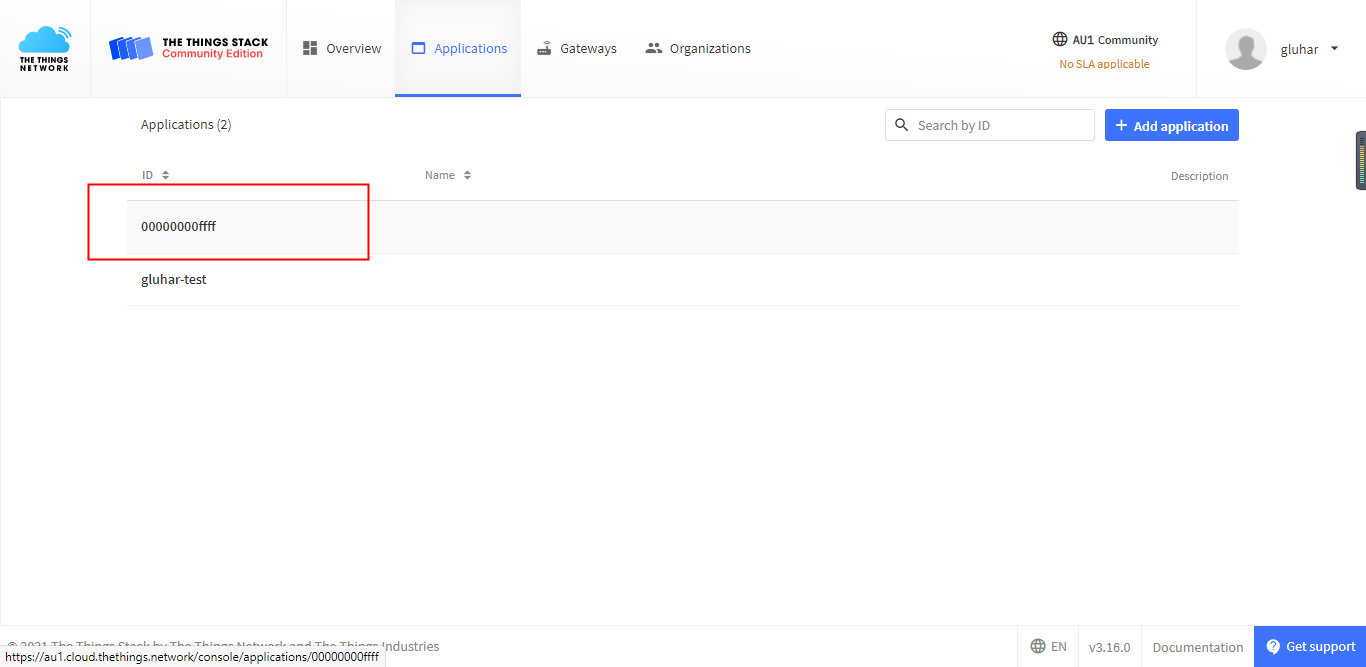

創建完成后點擊進入剛生成的applications

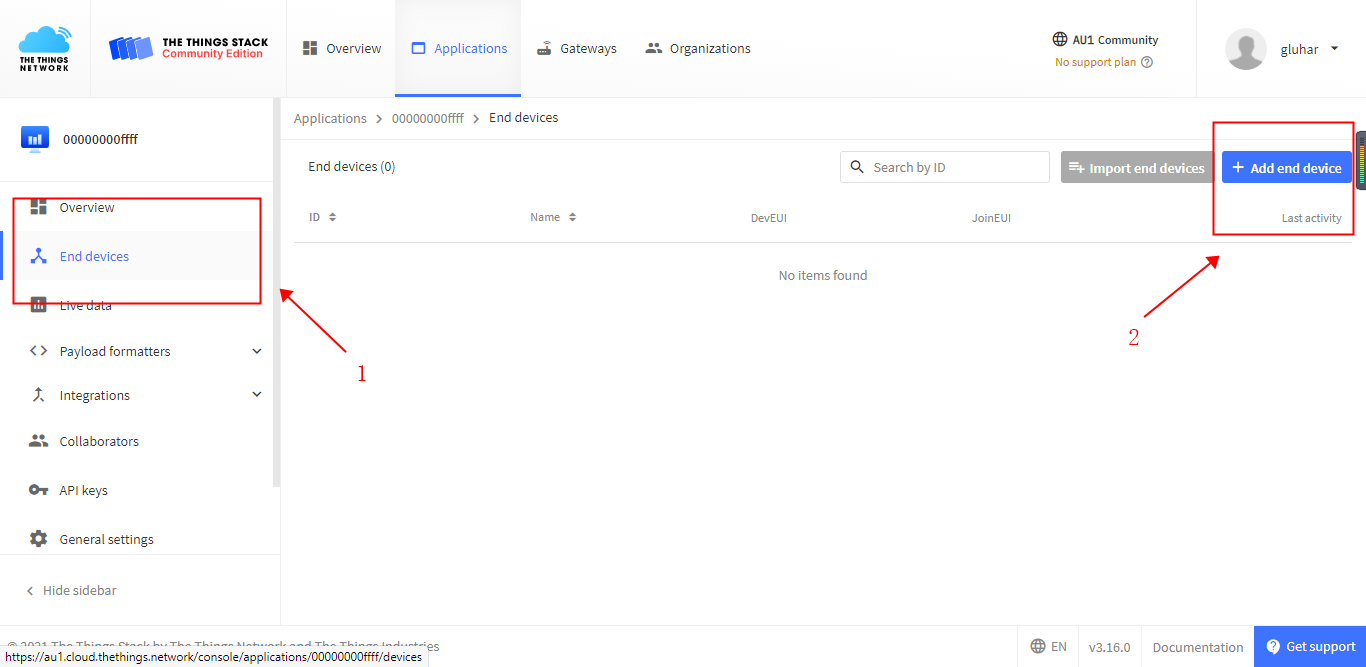

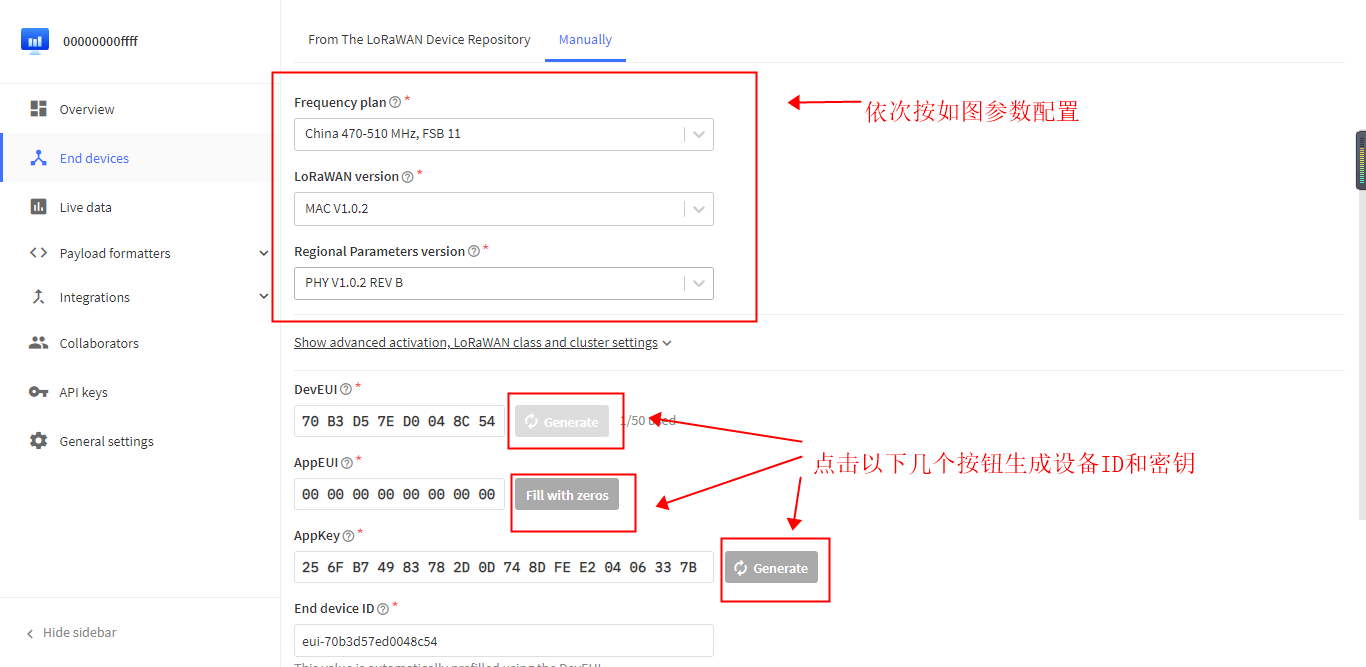

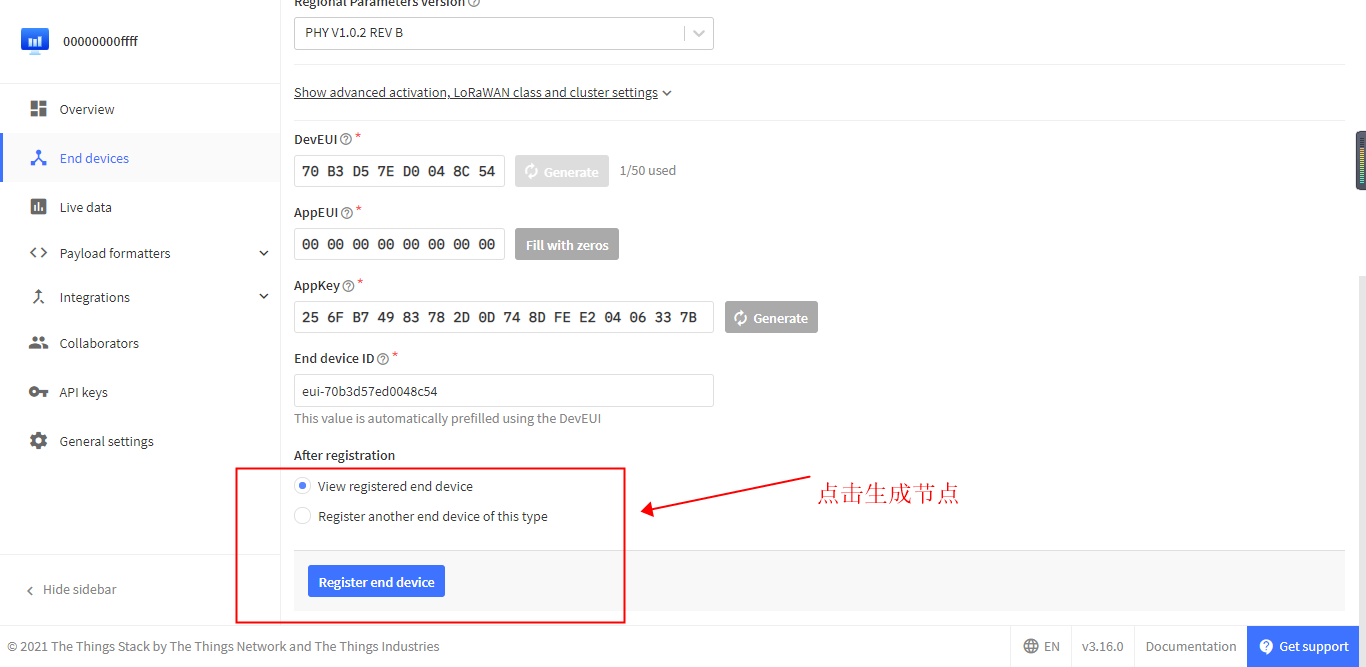

然后按以下操作生成節點：
按照以上的步驟已經在TTN服務器上創建了網關和終端節點的參數，現在需要將這些參數分別配置到網關和終端設備中，這里以E870-L470LG11網關搭配E78-470LN22S模塊做演示：

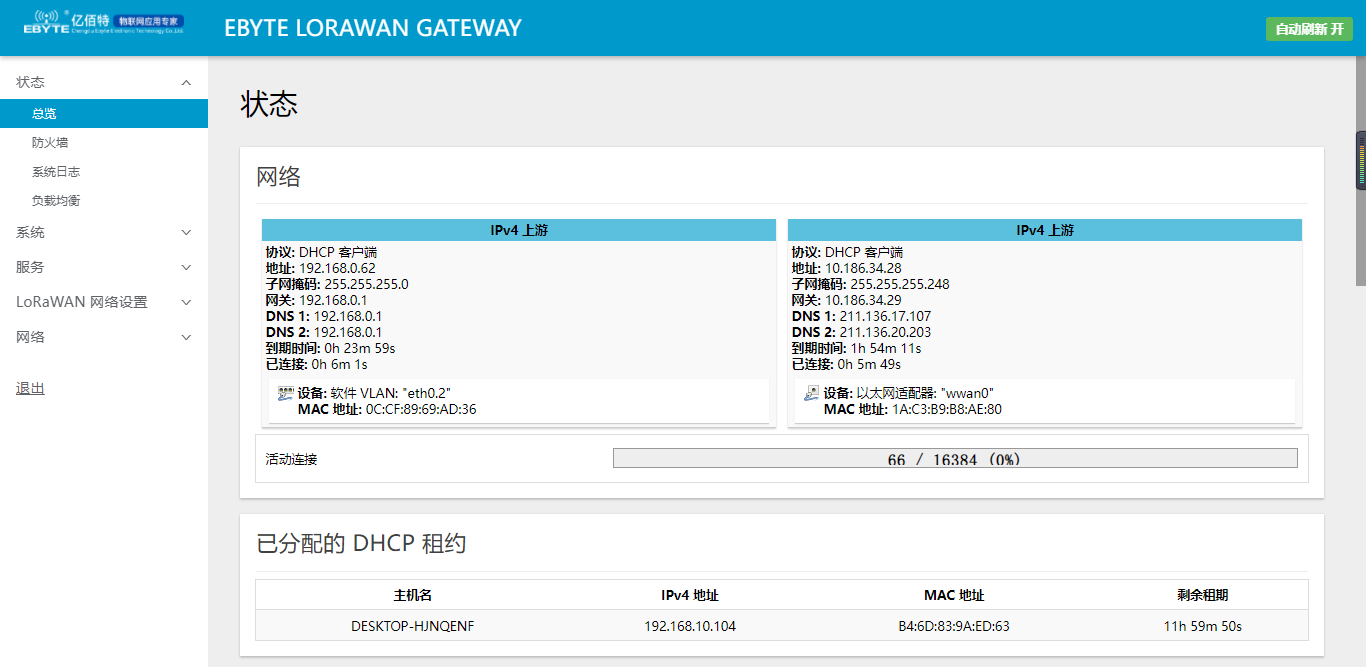

在保證網關有網的情況下，使用電腦連接網關WiFi后，打開瀏覽器輸入192.168.10.1，進入網關網頁配置界面（用戶名以及密碼默認為root）。

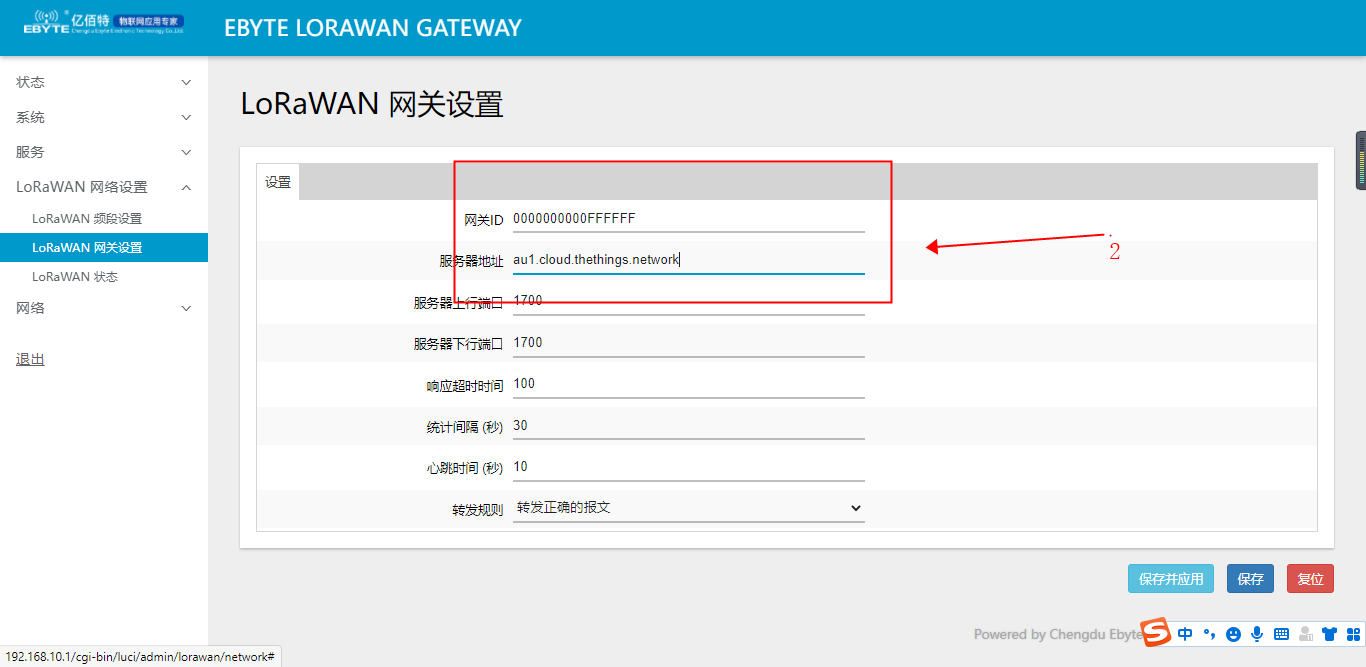

在LoRaWAN網關設置中輸入TTN服務器中提前設置的網關參數

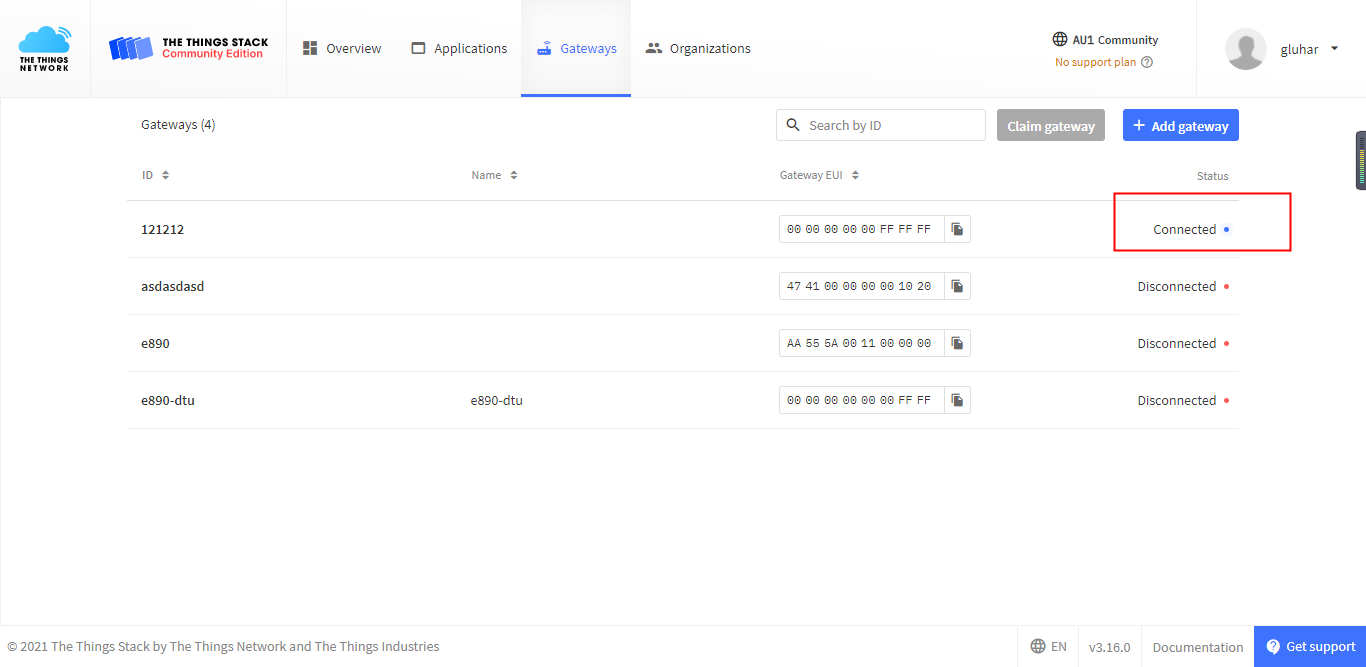

設置好后點擊保存并應用。幾十秒后可看到網關的LINK燈亮，這時打開TTN服務器查看網關狀態，可見LoRaWAN網關已連上服務器。

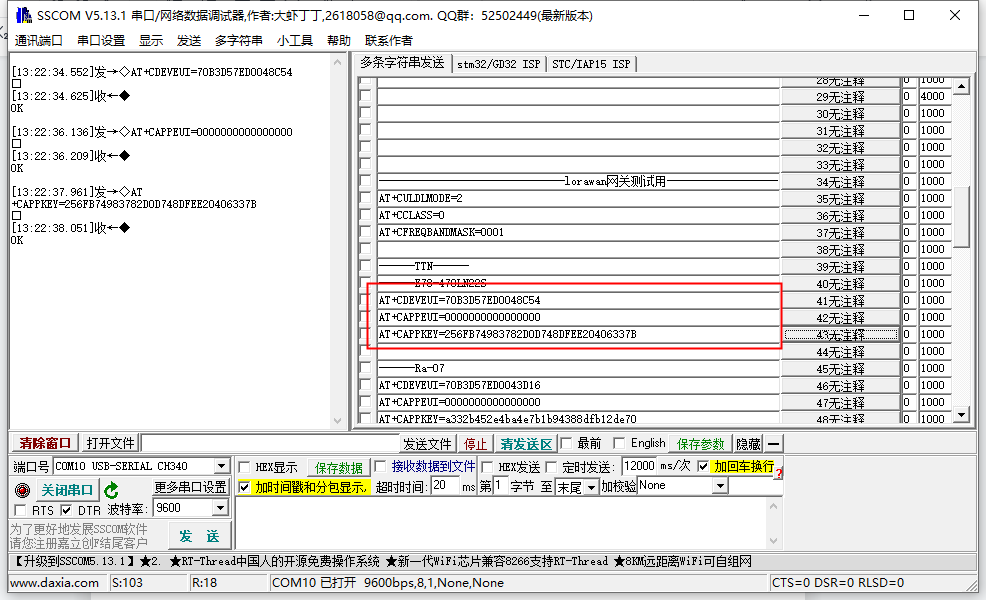

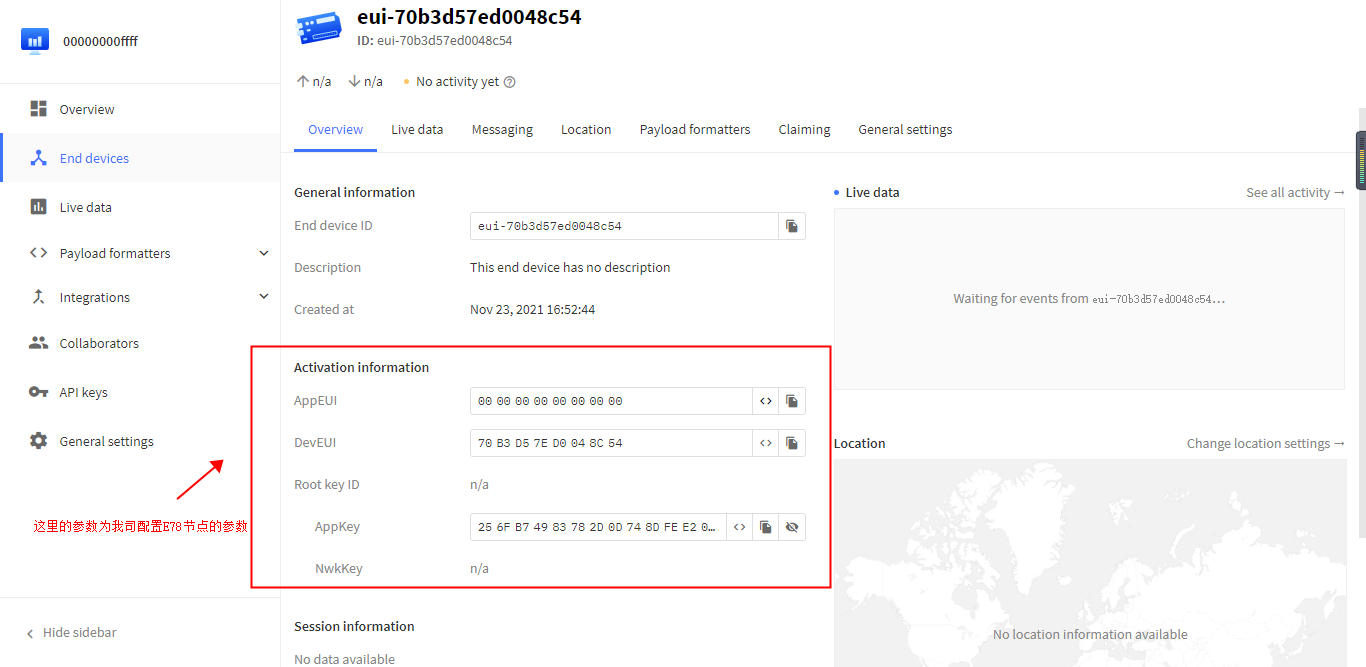

E78-470LN22S節點通過USB連接電腦后，打開TTN服務器網頁，找到配置好的節點參數；打開串口助手，通過AT指令配置參數。

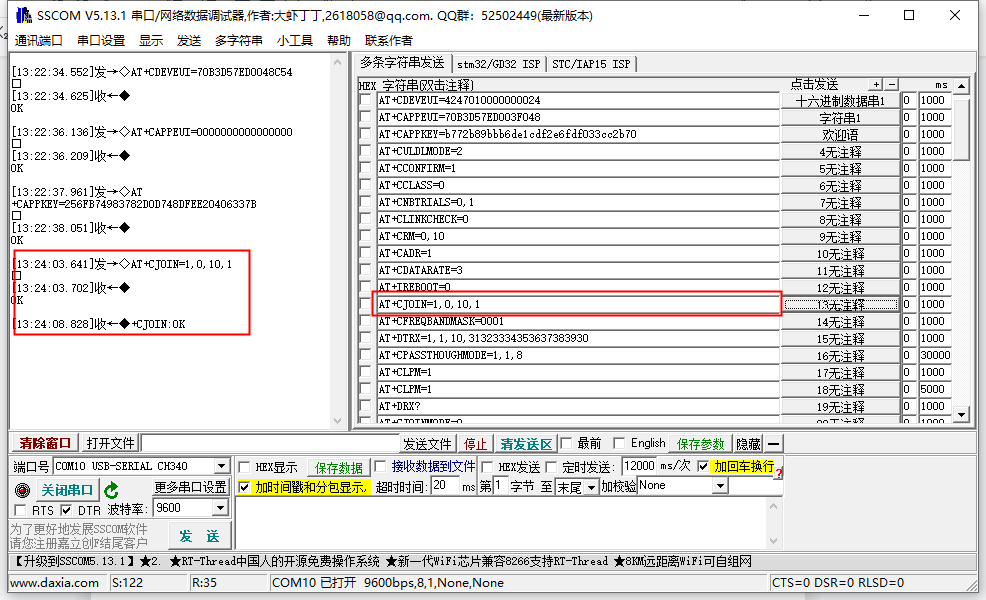

當E78-470LN22S參數配置完成后，發送入網指令A(yù)T+CJOIN=1,0,10,1，回復+CJOIN:OK，即入網成功。
