在日常接觸的電子產品中，我們都能發現有一大坨的磁芯元器件，其中就有開關電源模塊的心臟-開關變壓器。現在生活里的電子產品，對產品外觀超小、超薄的要求越來越苛刻，而作為這些電子產品能量源心臟的高頻開關電源，就具有效率高，溫度好和體積小等優點。所以在很多電子產品都是高頻開關電源，作為電子行業的從業者就不得不對開關電源的變壓器有所了解。

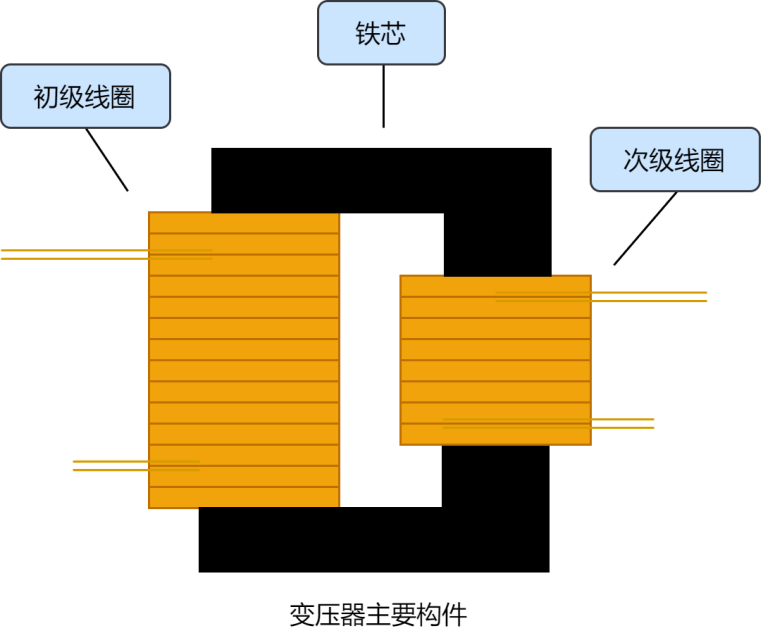

變壓器是利用電磁感應原理來進行交換電流的一種器件，其主要的構件包括初級線圈、次級線圈、鐵芯。
在電子專業里，經常能看到變壓器的身影，最常見的是在電源模塊里作為變換電壓、隔離來使用：
①：變壓又可以分為升壓和降壓兩種，大部分的開關電源都是降壓的。像這類電子產品通常用在臺式機電源、筆記本適配器、手機充電器、電視機電源、電飯煲、冰箱、電磁爐、電源等等，這些都是交流輸入經過整流橋，大電容整流濾波，得到一個高壓直流電。
②：升壓一般用在逆變電源或者DC-DC線路中，有應急電源，電池12V轉為220V輸出，供電設備用。
③：關于高頻開關變壓器的隔離是安全規定要求，為了保證用電設備的安全。在交流輸入時，開關變壓器必須有安全距離，做到初級交流輸入和次級用電之間的隔離，變壓器初級繞組用絕緣膠帶隔離，骨架兩邊初次級隔離，交流電通過人體，和大地形成回路，造成人體導電危險。對變壓器都有高壓測試，一般要求3KV。

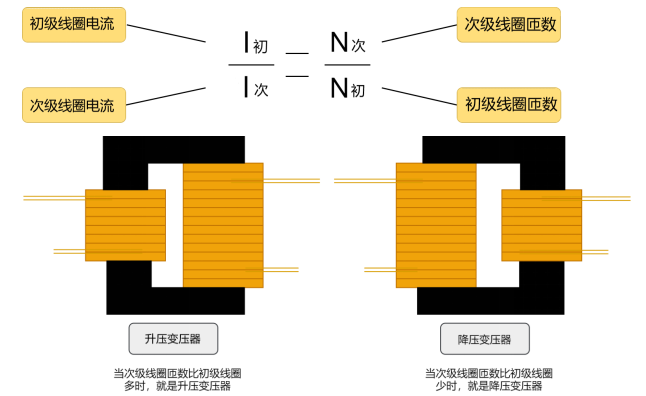

初級線圈與次級線圈的電流關系：
當變壓器帶有負載運行時，次級線圈電流的變化，會引起初級線圈電流相應的變化。根據磁勢平衡原理推導出，初級與次級線圈的電流和線圈匝數成反比，匝數多的一邊電流就小，匝數少的一邊電流就大。
可用下式表示：初級線圈電流/次級線圈電流=次級線圈匝數/初級線圈匝數。
變壓器的線圈材料有漆包線，三層絕緣線，銅箔，銅片。漆包線一般采用多股絞線，多股絞線的好處是，避免銅線趨膚效應，但多股絞線可能會引起噪聲。三層絕緣線用在安全距離不夠的或者骨架面積小的變壓器中，銅箔和銅片要用在大功率變壓器中。
線圈的繞法可以改善變壓器的EMI，特別是在小功率的反激電源中，線圈繞發和屏蔽，對EMI非常重要。線圈的繞發影響變壓器的漏感和寄生電容，對變壓器損耗有影響。
根據變壓器的工作頻率不同，一般可以分成低頻變壓器和高頻變壓器，例如，在日常生活中，工頻交流電的頻率是50Hz，我們把工作在這一頻率下的變壓器叫做低頻變壓器；而高頻變壓器的工作頻率可達幾十KHz到幾百KHz。輸出功率相同的低頻變壓器與高頻變壓器，高頻變壓器的體積要比低頻變壓器小很多。變壓器在電源電路中算是個頭比較大的元件，在保證輸出功率的同時，想要把體積做小，就要使用高頻變壓器，所以在開關電源里都會用高頻變壓器了。
高頻變壓器和低頻變壓器的工作原理是相同的，都是利用電磁感應的原理工作，但在制作材料方面，它們的芯所用的材料不同，低頻變壓器的鐵芯一般是使用很多片硅鋼片堆疊而成的，而高頻變壓器的鐵芯是用高頻磁性材料組成。
直流穩壓電源電路里，低頻變壓器傳輸?shù)氖钦也ㄐ盘?。而在開關電源電路里，高頻變壓器傳輸?shù)氖歉哳l脈沖方波信號。
變壓器的功能主要有：電壓變換；阻抗變換；隔離；穩壓（磁飽和變壓器）等等，幾乎在所有的電子產品中，變壓器都會被用到，是不可或缺的一部分。變壓器的原理簡單，根據不同的使用場合、不同的用途，變壓器的繞制工藝也會有不同的要求。
