各位萌新在工作中，是否總是會遇到各種各樣的通信問題，小編今天以串口通信問題排查為例，介紹一下排查方向和步驟，希望能對你有所幫助。
1.示波器看波形
不管是單向通信還是雙向通信，必然存在兩個器件，所以我們需要重點關注這兩個，而兩者之間必然存在物理連接--導線（無線除外），遇到通信問題，應該首先保證導線連接正常、電壓正常。
串口雙向通信，一般會設計成主從方式，即一個主器件通過雙方約定好的協議主動向從機發起數據傳輸，并且從機永遠是被動應答。這樣保證在多從機通信的情況下，不會出現數據錯亂的情況。
這種情況下，可以讓主機定時發送固定數據幀，通過查看示波器來確定從機是否有返回?cái)?shù)據。
這樣我們可以確定兩個問題：
一是，觀察主機發送引腳波形是否正常（串口平時一般為高電平，發數據時才會變化）、同時需要確定電壓是否正常、波特率可看可不看以及具體傳輸數據，因?yàn)樵撾A段只是從大的方向進行排查；二是，從機是否有回應。
2.根據波形，確定主從機器件發送、接收功能
如果上一步發現主機沒有正常傳輸波形產生，就要根據情況再確定一些問題。
（1）如果發現波形失真、變形、電壓不正常等情況，請呼叫硬件工程師一起排查。
（2）主機芯片發送引腳可以看到波形，但從機接收引腳看不到，請使用萬用表確定是否虛焊接。相反方向也排查一遍。

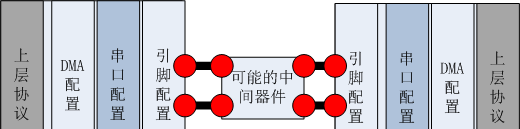

（3）主機或從機不能正常發送或接收。排查：發送、接收引腳時鐘是否開啟、輸入輸出模式是否配置正常，發送引腳一般復用輸出、接收一般上拉輸入；串口外設寄存器配置是否正常；查看DMA 配置是否正常；如果是特殊引腳，看是否需要關閉默認功能，開啟普通 GPIO 功能；如果是復映射功能，查看對應的映射寄存器是否配置正確，配置時，可能需要開啟對應的時鐘。
3.協議問題
排查雙方波特率是否匹配；上層協議是否匹配；雙方解析函數是否有問題。
