焦耳偷盜電路，Simple Joule Thief Circuit，小編從一篇博文中看到，十分生動形象地解釋了焦耳偷盜電路。

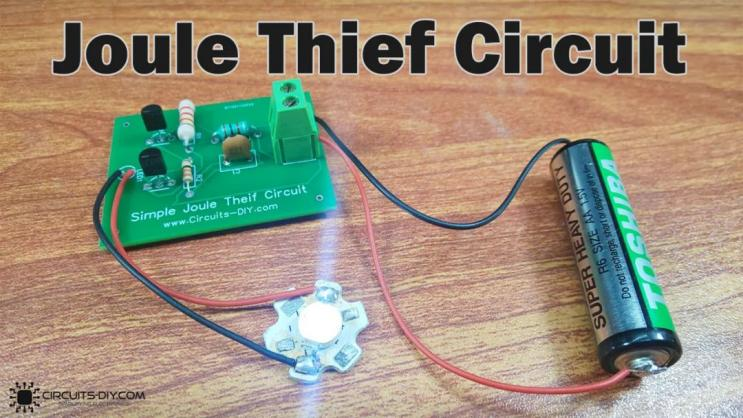

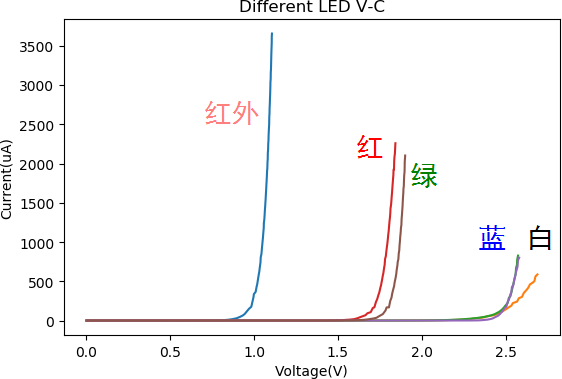

該電路可以使用一個低壓電池，比如只有1.5V的干電池，去點亮一個本來需要1.85V才能夠點亮的白色LED。該博文中，采用幾種不同顏色LED的V-A曲線，給出了不同顏色LED導通所需要的電壓。實際上普通的干電池（1.5V）是很難實現直接點亮白色和藍色LED的。尤其是當電池已經接近它的壽命終點時，端口電壓甚至更低。
那么，到底該怎樣做，才能將電池中所剩余的電能榨取出來，去將LED點亮呢？上述焦耳偷竊電路實際上是一個升壓電路，可以把輸入電壓轉換成周期高電壓脈沖信號，雖然該電路可以提升電壓，但無法提升電流。還是得保持能量守恒定律。
就是這樣一個小小的電路，同時也被稱為焦耳收割機、阻塞震蕩器、吸血鬼火炬等等。這類電路具有各種各樣的形式。下面就給出由非常便宜的器件組成的焦耳偷竊電路。
它包括有兩個晶體管，一個線圈，一個電容以及LED等等。
電路所需要的元器件如下表：
S.no | Components | Qty |
1 | PCB | 1 |
2 | BC547 transistors | 2 |
3 | Capacitors (220pf) | 1 |
4 | Resistors (22K, 330ohms) | 1,1 |
5 | LED | 1 |
6 | Coil (100uH) | 1 |
7 | Battery call (1.5V) | 1 |

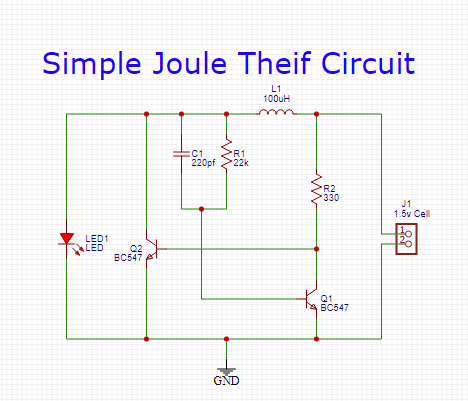

電路原理圖如下圖所示：
當電路有1.5V電池供電后，Q1、Q2組成了多諧振蕩電路。當Q2導通時，電流流過電感L1后，便會建立起磁場，并存儲電磁能量。當晶體管Q2 突然截止后，這部分的能量會釋放到LED中，將其點亮。
其實，如果真的仔細觀察上述電路的話，你就會發現它與常見到的對稱雙管RC耦合多諧振蕩電路還是有明顯區別的。
