在PCB設計中，經常出現電磁問題，如何有效避免呢，有以下七個小技巧。
技巧1：將PCB接地，這樣可以減少發射、串擾和噪聲。
技巧2：區分EMI，由于EMI不同，一個很好的EMC設計規則是將模擬電路和數字電路分開。

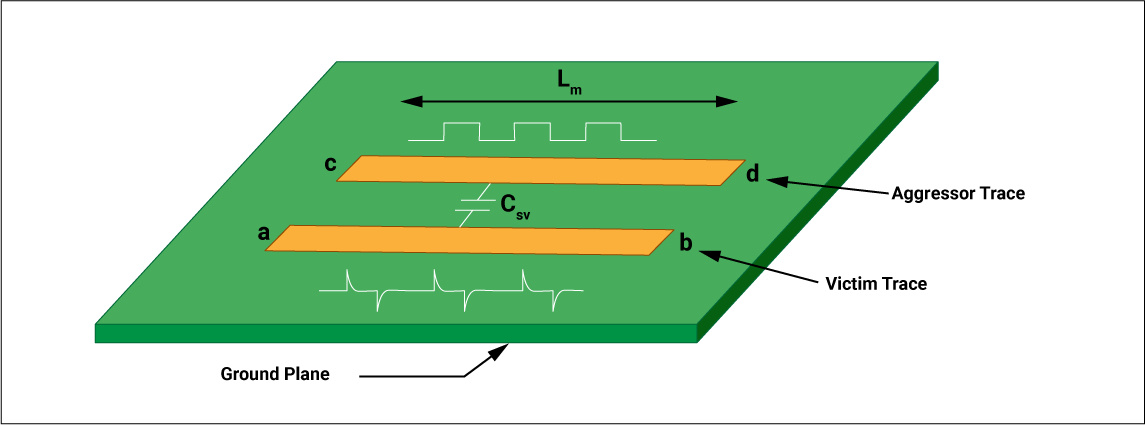

技巧3：串擾和走線是重點，走線對確保電流的正常流動特別重要，返回路徑走線的長度應與發送走線的長度相同。
技巧4：去耦電容，可減少串擾的不良影響，它們應位于設備的電源引腳和接地引腳之間，這樣可以確保交流阻抗較低，減少噪聲和串擾。
技巧5：避免90°角，為降低EMI，應避免走線、過孔及其它元器件形成90°角，因為直角會產生輻射。在該角處電容會增加，特性阻抗也會發生變化，導致反射，繼而引起EMI。
技巧6：使用過孔需謹慎，在幾乎所有PCB布局中，都必須使用過孔在不同層之間提供導電連接。PCB布局工程師需特別小心，因為過孔會產生電感和電容。
技巧7：電纜和物理屏蔽，承載數字電路和模擬電流的電纜會產生寄生電容和電感，引起很多EMC相關問題。如果使用雙絞線電纜，則會保持較低的耦合水平，消除產生的磁場。對于高頻信號，必須使用屏蔽電纜，其正面和背面均接地，消除EMI干擾。
