駐波比全稱為電壓駐波比，又名VSWR，為英文Voltage Standing Wave Ratio的簡寫，在理解電壓駐波比之前先要明白什么是“駐波”。
假設兩個波長相同的波以相反的方向傳播，綠線波朝著左方向旋轉，藍線波朝著右方向旋轉，這兩個波會被求和，即紅線波，這種疊加波只隨時間變化幅度，而不隨相位變化。
簡單地說，振幅為零的節點位置永遠不會改變。因?yàn)楣?jié)點的位置沒有改變，所以紅波看起來好像停留在相同的位置，意思是“它站在那里”，此時我們稱紅波為“駐波”。

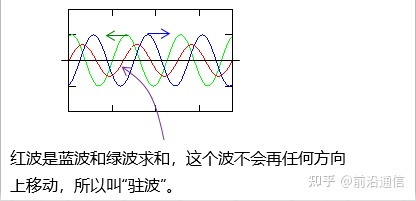

圖：駐波的形成
駐波比指的是駐波的電壓峰值與電壓谷值之比，即VSWR = Umax/Umin。

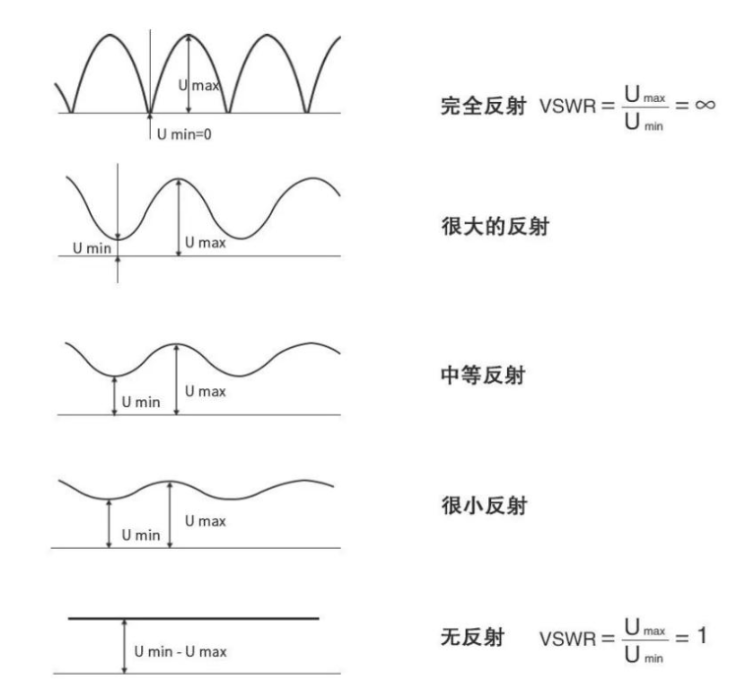

圖：駐波比與能量傳輸?shù)年P(guān)系
駐波比實質是用來衡量部件之間的匹配是否良好，駐波比等于1時，表示完全匹配，高頻能量全部被輻射出去，沒有能量的反射損耗，這是最理想的情況。
駐波比大于1時，則表示有一部分電波被反射回來，駐波比為無窮大時，表示全反射，能量完全沒有輻射出去。
以上就是駐波比的簡單知識，你明白了嗎？
