Wireless Development Suite (WDS)是Silicon Labs公司提供用于ISM頻段的EZRadioPRO系列配置和調試的計算機終端軟件?？梢允褂么塑浖?duì)模塊的射頻參數，寄存器配置和引腳中斷進行設置。
SI4463是Silicon Labs一款高性能的射頻收發器。其輸出功率可以達到+20dbm，接收靈敏度支持到-126dbm，支持低功耗，抗干擾能力強，現已大量應用在各個行業，具有性能穩定，傳輸距離遠，穿透繞射能力強的特性。
本文主要介紹如何通過WDS對SI4463射頻收發器進行相應的參數設置。

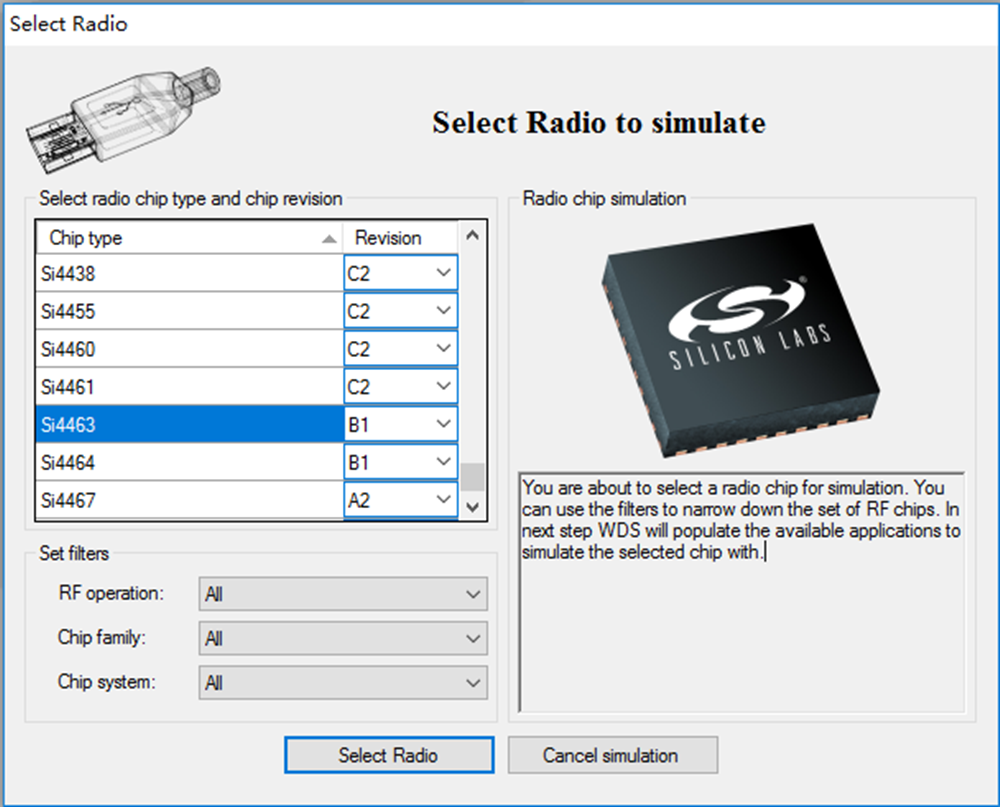

圖 1
圖1為選擇相應SI4463射頻收發器的型號和芯片版本號?？梢酝ㄟ^列表直接選擇芯片，也可以通過下方的過濾器起來選擇芯片型號。選擇”Slect Radio”，進入到下一目錄，

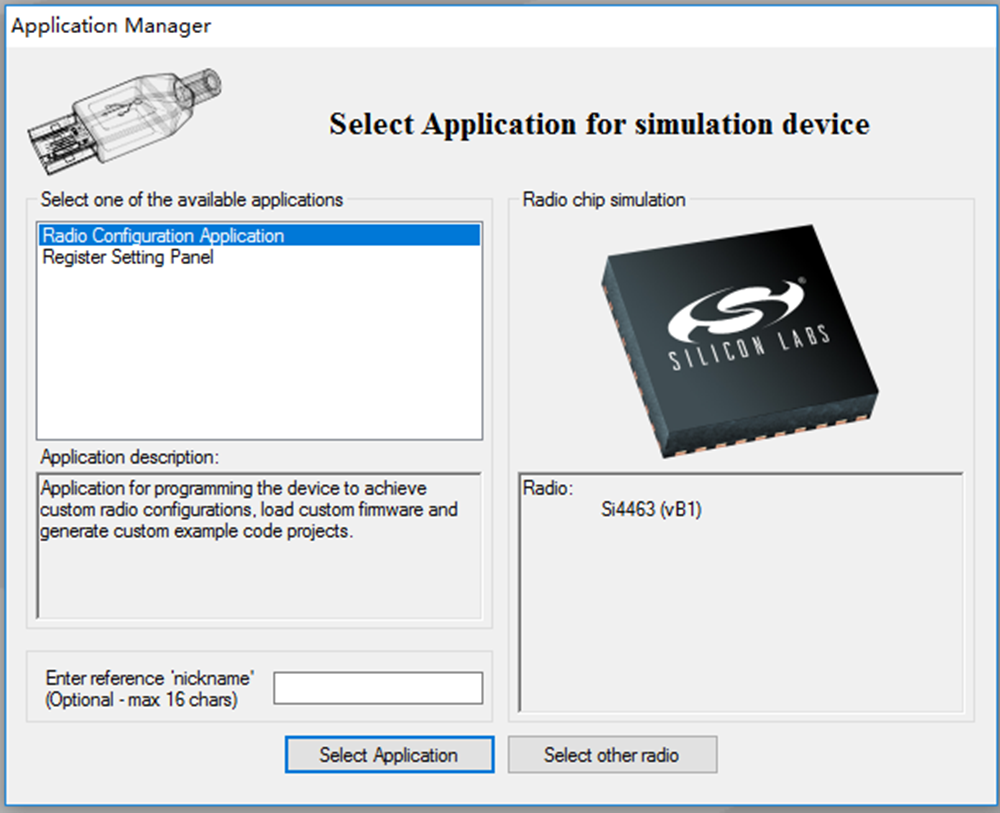

圖 2
圖2中有兩個選項，射頻配置和寄存器配置，此處選擇射頻配置操作，選擇”SelectApplication”進入到射頻配置的工作區域。

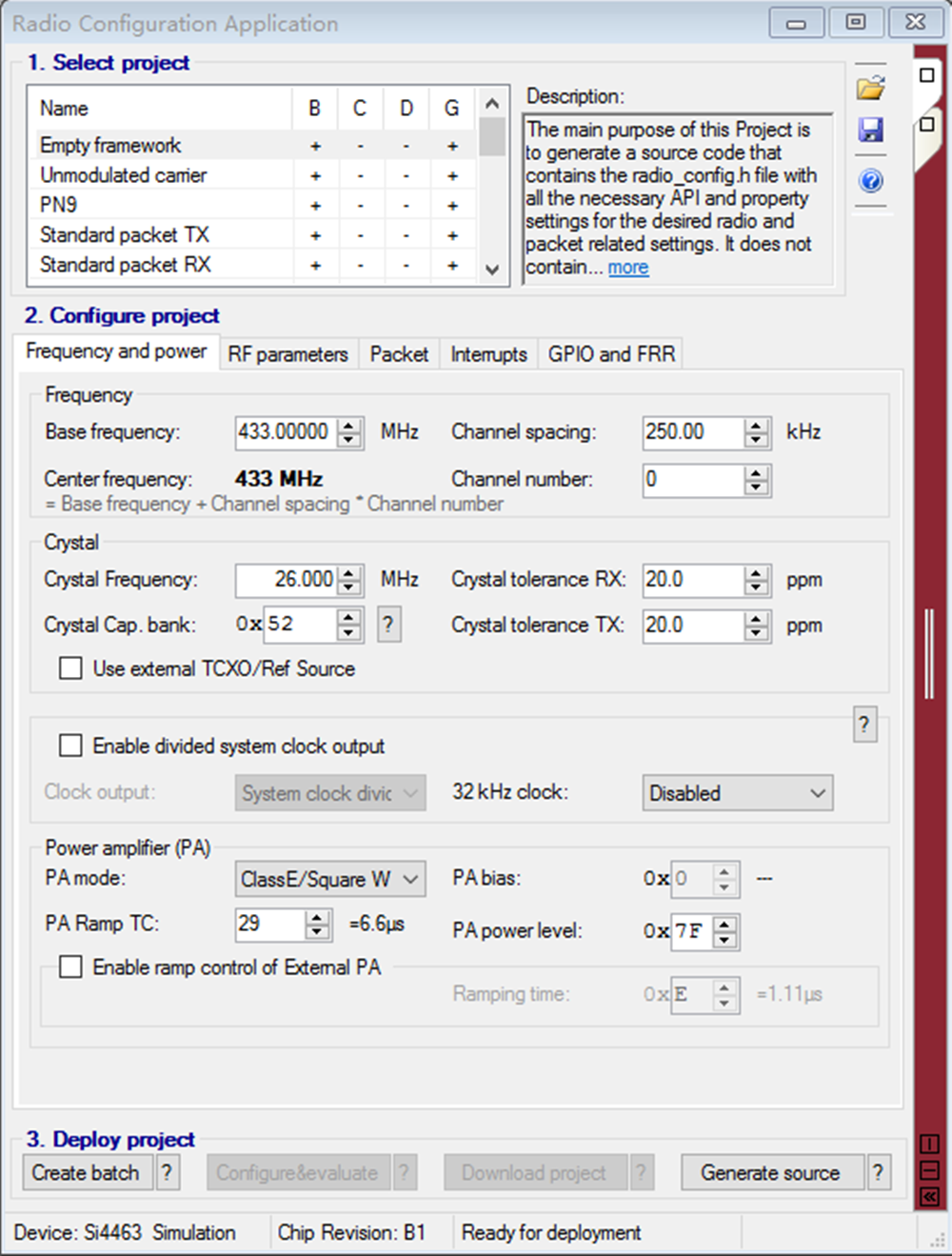

圖 3

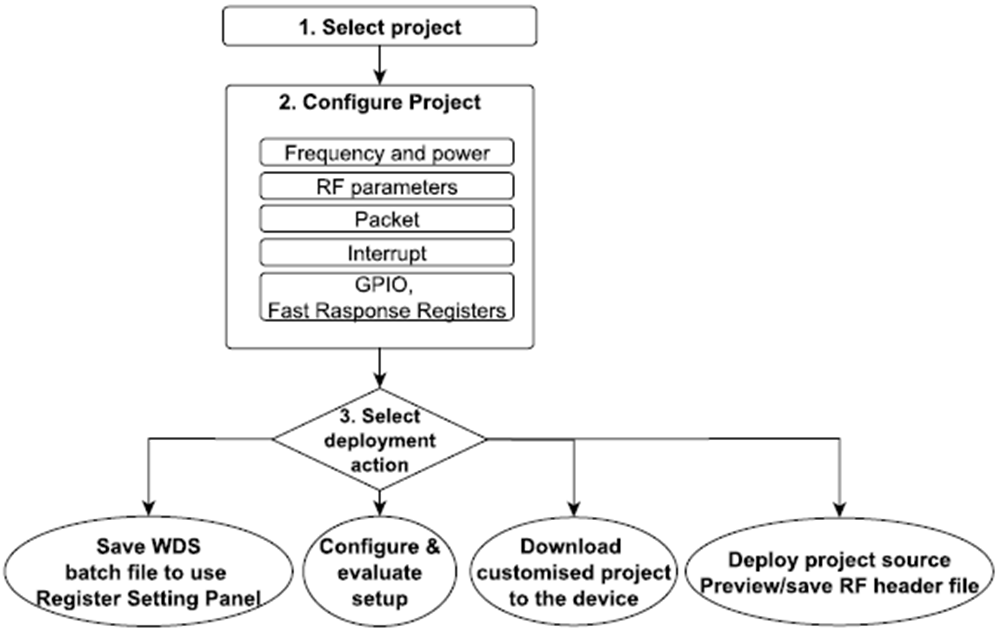

圖3主要分為三個區域：1、SelectProject為工程選擇區域，左側主要包含工程模板的的選擇，此處包含多種配置工程模板，可供用戶隨意選擇，右側為工程的操作區域，分為打開工程和保存工程等；2、Configure Project為工程的配置區域，主要包含頻率、功率、射頻參數、包格式、中斷和GPIO等配置；3、DeployProject為導出操作區域，主要用于導出代碼文件或第三方工程。此射頻配置工作區域的主要流程一般如下：

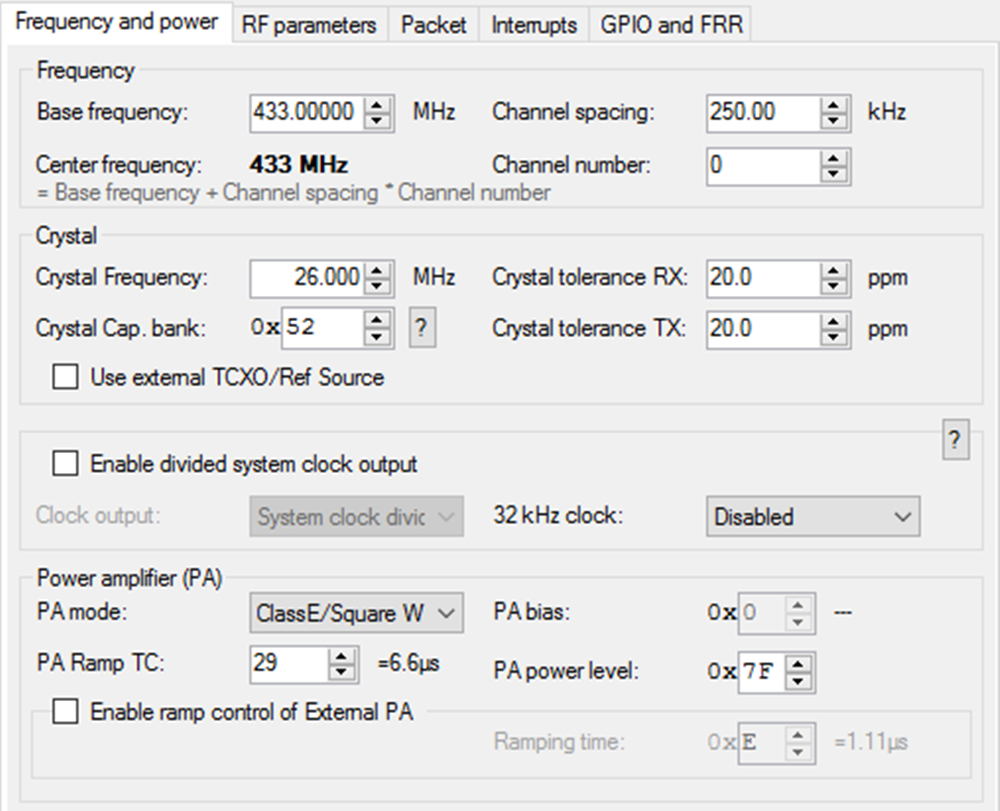

Frequency and power下主要配置的選項為三個：Frequency、Crystal和Power amplifier(PA).
圖 5
Frequency工作區域主要設置射頻的載波頻率，通道帶寬和總的射頻通道號。射頻收發器的中心頻率需要根據公式計算：中心頻率=基本頻率+通道帶寬*通道號。
Crystal工作區域主要射頻晶振的頻率、晶振的容差和是否啟用外部有源晶振，默認使用無源晶振，如需使用有源晶振，需要勾選“Use external TCXO/Ref Source”選項。
Power amplifier(PA)為功放配置區域，主要配置輸出功率和PA的斜坡時間，如需使用外部PA斜坡控制，需要勾選”Enable ramp control of ExternalPA”選項，其中Ramping time在勾選”Enableramp control of External PA”后也需要配置。
圖 6
調制方式提供5種調制選項，分別為：OOK、FSK、2FSK、GFSK、2GFSK；空速、頻偏、接收帶寬和及控訴接收誤碼率需要按照需求進行相應的設置；RSSI threshold主要設置接收端通過判斷RSSI來設置接收的閾值范圍，當接收載波的RSSI大于此閾值時才與接收相應的數據包。

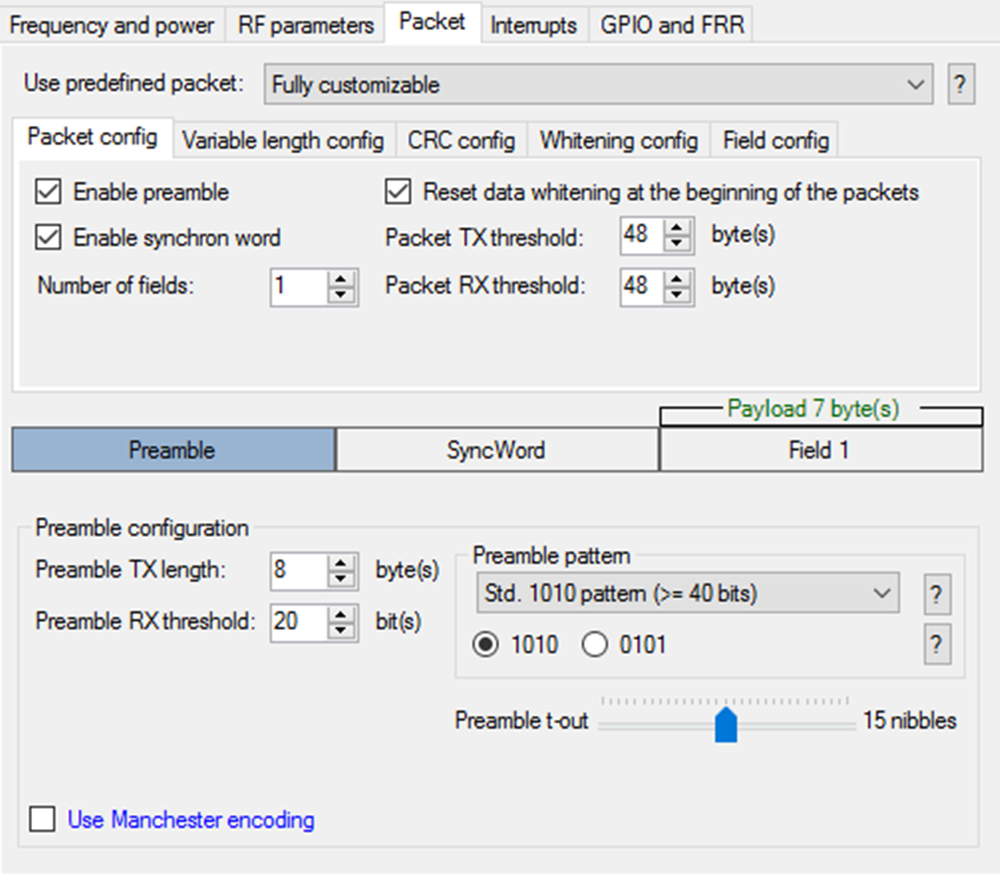

圖 7
預定義模式選擇區包含多種軟件自帶的預定義數據包格式；
域格式配置區主要配置數據包中給的各種參數，其中，前導碼使能、同步字使能、發送接收包長度、可變包使能、CRC配置、數據白化配置和曼徹斯特編碼等參數都可通過勾選相應的方框使其使能或失能。
1、Interrupts選項主要包含包處理中斷，調制解調器中斷和芯片中斷。
2、GPIO and FRR選項主要用來配置射頻芯片的GPIO0-GPIO3的引腳功能，可以通過配置這些引腳來產生數據包中斷、調制解調器中斷和芯片中斷，方便使用引腳的方式查詢射頻的各種中斷；也可以通過此區域配置SI4463芯片的4個快速寄存器的狀態。
當配置完整個參數后就可以通過工程導出區域?qū)С雠渲玫奈募?shù)頭文件，以供第三方軟件或者開發工具調用。

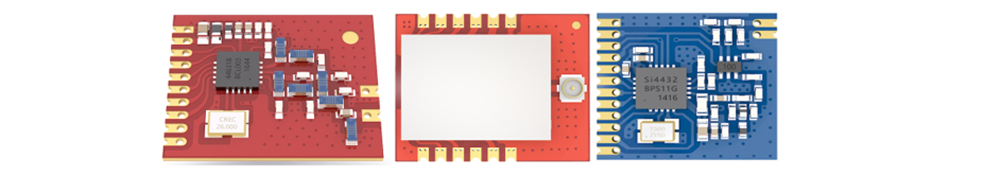

此開發指南主要針對SI4463做相應的介紹，也適合SiliconLabs公司EZRadioPRO系列的所有產品。成都億佰特電子科技有限公司提供Silicon Labs公司的部分芯片解決方案SI4463、SI4438和SI4432，也可以為客戶提供特殊的定制需求。
