電路板是現代電子設備中最基本的組成部分之一。電路板上的各種電子元器件通過金屬導線連接在一起，形成復雜的電路。在這些電路中，接地是至關重要的。本文將介紹電路板中接地相關基礎知識，以幫助讀者更好地理解電路板的設計和制造。
“地”在電子技術中的定義是：作為電路或系統基準的等電位點或平面。電路圖和電路板上的GND代表地線或零線。開關電源中比較常見的“地”主要有交流地、直流地、模擬地、數字地、信號地等。

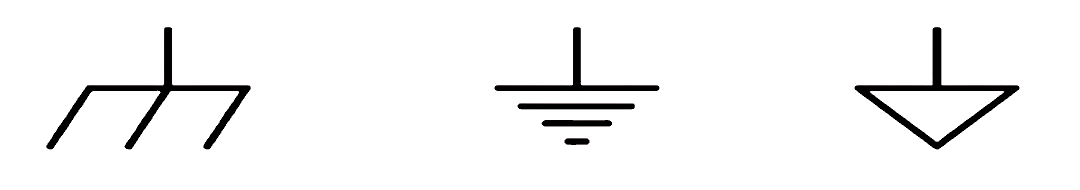

地的符號
接地是指將電路與大地連接在一起，以形成電路的參考點和電流的回路。接地的主要作用是保證電路的安全和穩定。在電路中，接地可以發揮以下作用：
（1）保護電路中的人員和設備
通過接地，電路中的電流可以回流到地面，從而保護人員和設備免受電擊等危險。
（2）抑制電磁干擾
在電路板中，許多信號和電源線都需要接地。這些接地點可以消除信號和電源線之間的電磁干擾，提高電路的可靠性和穩定性。
（3）穩定電壓和電流
在電路板中，接地還可以穩定電壓和電流，使其在一定的范圍內保持穩定。
在電路板中，有三種常見的接地方式：?jiǎn)吸c(diǎn)接地、多點接地、混合接地和虛地。
（1）單點接地

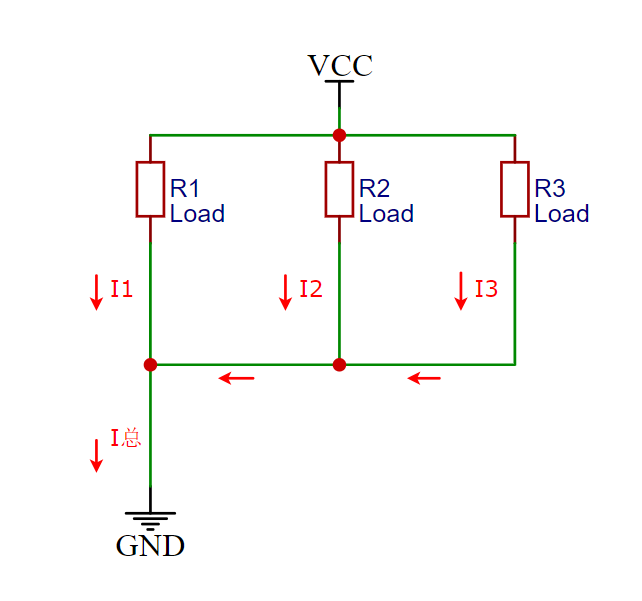

單點接地是指將所有信號和電源線都連接到同一個接地點。這種方式最簡單，也最容易實現。但是，如果電路板很大或者電流很大，單點接地就可能會導致接地電阻過大，從而影響電路的穩定性和可靠性。如圖2-1所示：
圖2-1
（2）多點接地

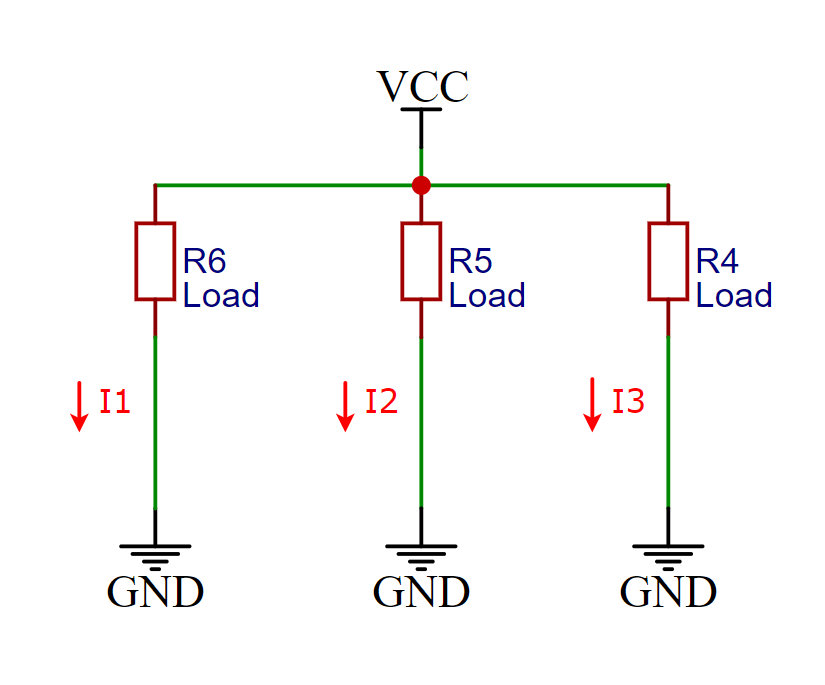

多點接地是指將信號和電源線分別連接到不同的接地點。這種方式可以有效降低接地電阻，減少電磁干擾和信號反射等問題。但是，多點接地需要在電路板設計和制造中進行精密的控制，以確保各個接地點的電位相同。如圖2-2所示：
圖2-2
（3）混合接地
混合接地就是結合單點接地與多點接地的接地方式，一般是在單點接地的基礎上通過一些電感或電容多點接地。因?yàn)殡姼?、電容在不同的頻率下有不同的阻抗從而構成不同的接地結構。混合接地多適用于工作在混合頻率下的電路。
（4）虛地
虛地是指將接地點連接到其他信號線上而不是實際的地線。虛地可以在電路板設計中消除地環路，并減少電磁干擾。但是，虛地需要精密的控制和測試，以確保其正常工作。
在電路板設計和制造中，必須遵守各種接地規范和標準，以確保電路板的穩定性和可靠性。以下是幾個常見的接地規范和標準：
（1）IPC-2221B
IPC-2221B是電路板設計的標準規范，其中包括了電路板的接地設計要求。該規范要求在電路板設計中，必須確保信號和電源線的接地點距離盡量短，以減少接地電阻和電磁干擾。
（2）IPC-A-600
IPC-A-600是電路板制造的標準規范，其中包括了電路板的接地制造要求。該規范要求在電路板制造中，必須使用可靠的接地方法，并避免接地線松動和接觸不良等問題。
（3）UL認證
UL認證是指通過美國安全實驗室（Underwriters Laboratories）的認證，確保電子產品的安全和可靠性。在UL認證中，接地是其中一個必須滿足的要求之一。
在電路板中，接地是電路設計和制造的重要組成部分。通過正確的接地設計和制造，可以保證電路的穩定性和可靠性，降低電磁干擾和信號反射等問題。在電路板設計和制造中，必須遵守各種接地規范和標準，以確保電路板的質量和安全性。
