E840-TTL(4G05-DGC)是億佰特推出的4G/LTE數傳模塊產品，是為實現串口設備與網絡服務器,通過網絡相互傳輸數據而開發的產品，該4G/LTE數傳模塊產品軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的設置，即可實現串口到網絡服務器的雙向數據透明傳輸。

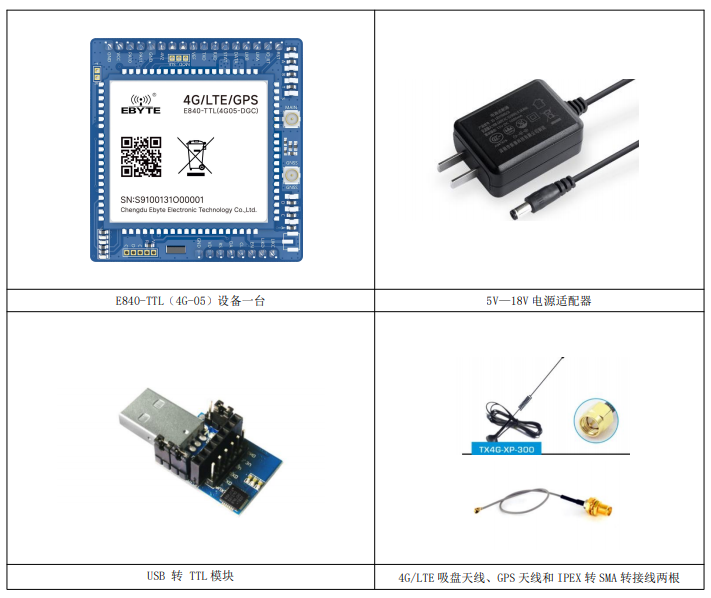

本次測試需要用到的硬件設備如下：
在測試之前，按照推薦電路連接好串口線，SIM卡（缺口朝外插入），天線等硬件。
在測試之前，將電源適配器、通信天線、SIM卡（缺口朝外插入）、串口線等硬件連接好。
電腦瀏覽器訪問成都億佰特官方網站：twohalves.cn，下載最新的E840-DTU系列產品配置工具，安裝USB轉TTL驅動程序，運行軟件！

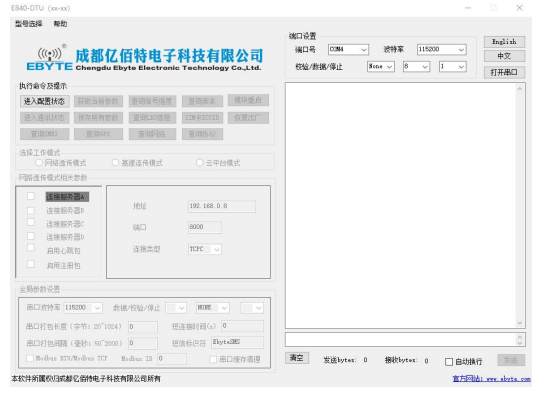

選擇對應COM口，產品出廠默認串口波特率為115200、8N1，如下所示：

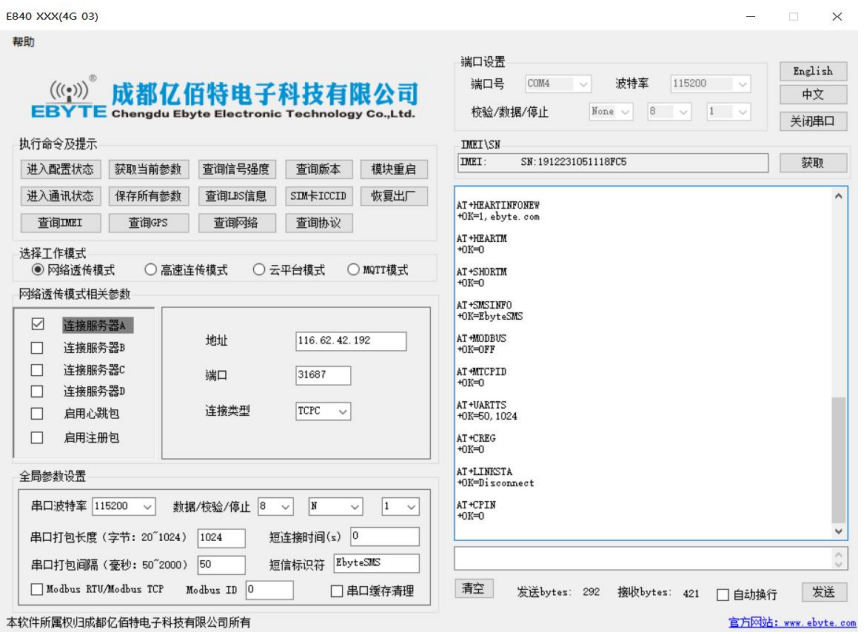

點擊工具“進入配置狀態”按鈕，等待自動獲取設備參數，完成后如下圖所示：

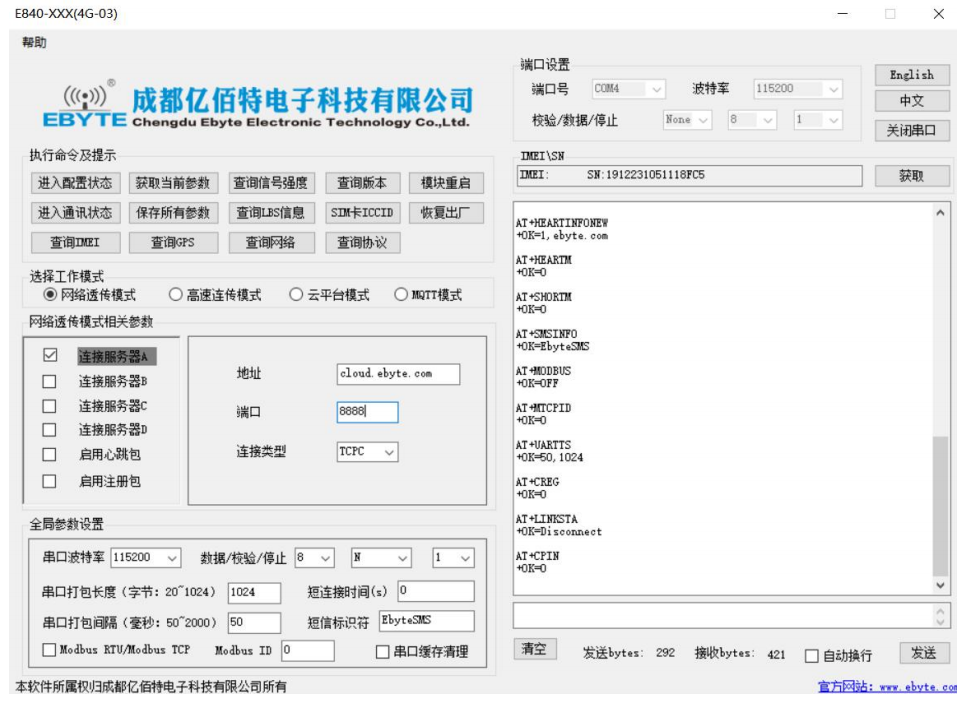

設置設備連接服務器IP及端口號分別為：cloud.ebyte.com：8888；（億佰特測試服務器），最后點擊“保存所有參數”，最后如下圖所示：
點擊工具“模塊重啟”按鈕，等待設備LINK燈常亮。

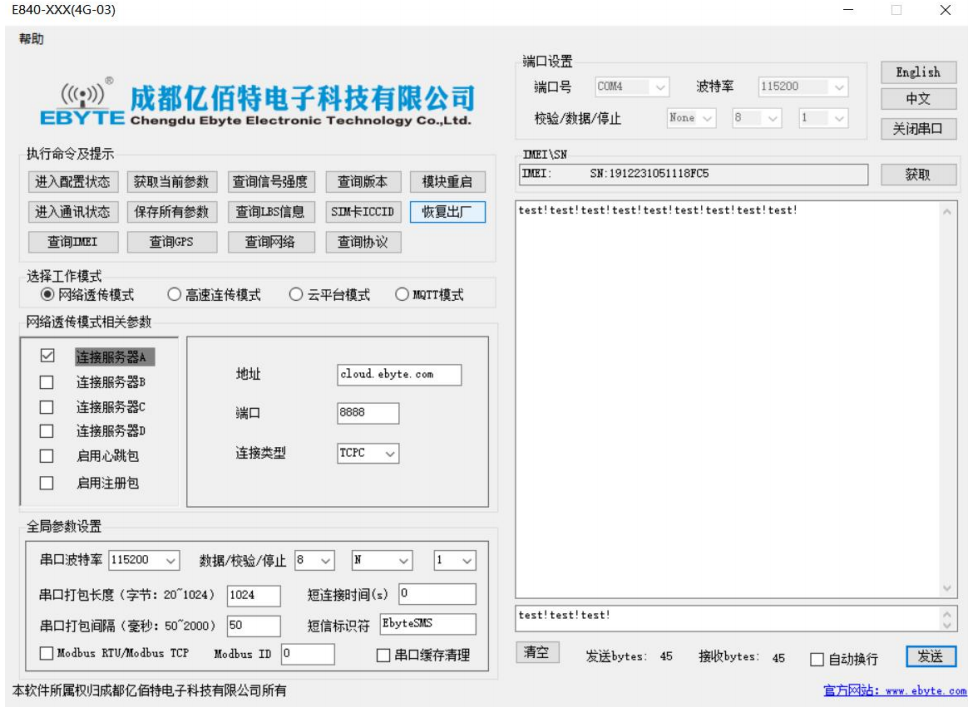

發送任意數據（test!test!test!），將收到服務器數據的返回。
