1、產品簡述
SX1278/6是Semtech公司在2013年推出的一款遠距離、低功耗的無線收發器，是一款性能高的物聯網無線收發器，具備特殊的LoRa調制方式，在一定程度上增加了通信距離；而SX1262是一款新產品，同樣由Semtech公司在2018年推出，也具備特殊的LoRa調制方式。SX1262與SX1278/6在多個方面有些區別，下文主要進行三者的對比以及分析。
2、對比分析
芯片封裝、引腳

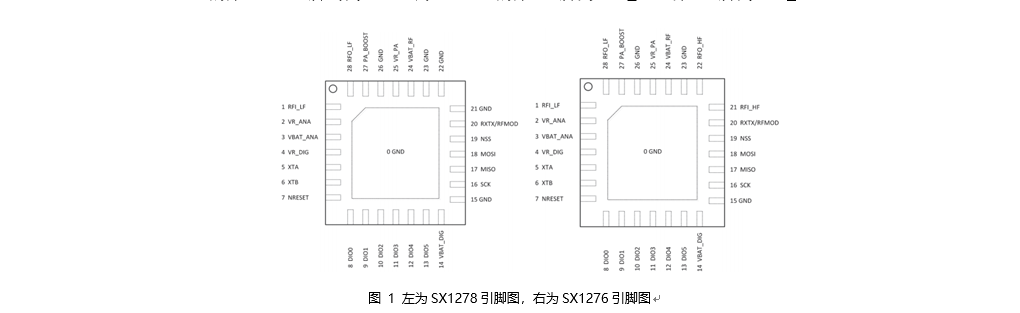

SX1278和SX1276的封裝一致，封裝均為6x6mm、28腳QFN封裝，芯片體積相對比較大，再加上射頻外設，因而能做出的射頻模塊體積相對也比較大。引腳方面僅有2個腳有區別，SX1278的第21、22腳均為GND，而SX1276的第21腳為RFI_HF，第22腳為RFO_HF。

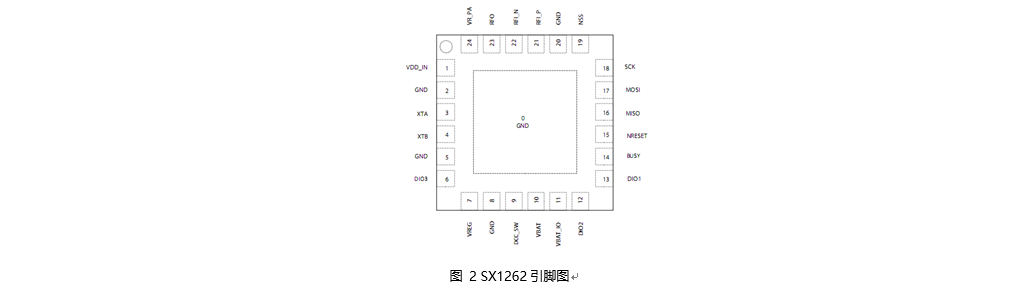

SX1262的封裝為4x4mm、24腳QFN封裝，芯片體積相對比較小，可以做出的射頻模塊體積相對也比較小。引腳如下圖所示。
調制方式
SX1262與SX1278/6三者均帶有多種調制方式，其中包含LoRa以及傳統的(G)FSK調方式，LoRa調制方式本身就是這三種芯片的亮點。
晶振電路及支持頻段
SX1262與SX1278/6三者均可以采用TCXO晶振，若采用TCXO晶振，則XTB引腳不接，但SX1262的第6腳(DIO3)可用來為T(mén)CXO晶振供電，只需通過軟件配置。采用XTAL時，SX1278/6外部需添加匹配電容；而SX1262外部無需添加匹配電容，內部已自帶，可直接通過軟件調節。
SX1278支持的頻段為137-525MHz，射頻發射輸出腳為第27腳(PA_BOOST)或第28腳(RFO_LF)，射頻接收輸入腳為第1腳(RFI_LF)；SX1276支持的頻段為137-1020MHz，當使用137-525MHz時，射頻發射輸出腳必須為第27腳(PA_BOOST)或第28腳(RFO_LF)，射頻接收輸入腳必須為第1腳(RFI_LF)，當使用862-1020MHz時，射頻發射輸出腳必須為第27腳(PA_BOOST)或第22腳(RFO_HF)，射頻接收輸入腳必須為第21腳(RFI_HF)。由此看來，可以將SX1276理解為SX1278的加強版。
SX1262支持的頻段為150-960MHz，射頻發射輸出腳為第23腳(RFO)，射頻接收差分輸入腳分別為第21腳(RFI_P)、第22腳(RFI_N)。更換頻段時，無需更換引腳，只需調整射頻電路參數。
配電及發射功率、接收靈敏度、電流
SX1278/6僅有一種配電方式，最大發射功率20dBm，要達到最大發射功率，需使用第27腳(PA_BOOST)，發射電流120mA@20dBm。
SX1262最大發射功率可達22dBm，帶有兩種配電方式，低壓差穩壓器(LDO)以及高效率降壓DC-DC轉換器，可選擇DC-DC形式，發射電流118mA@22dBm。
SX1278/6的接收電流約為12mA左右，SX1262在DC-DC方式下，接收電流約為5mA左右；三者能達到的最高靈敏度為-148dBm。
擴頻因子、空速等參數
在LoRa調制下，SX1278/6的擴頻因子6-12，BW 7.8-500kHz，空中速率0.018-37.5kbps。而SX1262的擴頻因子5-12，BW 7.81-500kHz，空中速率0.018-62.5kbps?？梢钥闯鲈贚oRa調制下，SX1262可以達到的空中速率要比SX1278/6大得多。
通過上述簡單的對比，可以看出SX1262的功能更為強大，體積方面也有優勢，相信越來越多的公司會更傾向于采用SX1262。
