Si4432是Silicon labs公司的射頻芯片，是一款高集成度、低功耗、多頻段的EZRadioPRO系列無線收發芯片。其工作電壓為1．9～3．6V，可工作在315／433／868／915MHz四個頻段；內部集成分集式天線、功率放大器、喚醒定時器、數字調制解調器、64字節的發送和接收數據FIFO以及可配置的GPIO等。
Si4432芯片在使用時所需的外部元件很少，僅需要1個30MHz的晶振、幾個電容和電感就可組成一個高可靠性的收發系統，設計簡單，且成本低。Si4432的接收靈敏度達到-117dB，可提供極佳的鏈路質量，在擴大傳輸范圍的同時將功耗降至最低；最小濾波帶寬達8kHz，具有極佳的頻道選擇性；在240～960MHz頻段內，不加功率放大器時的最大輸出功率就可達+20dBm，設計良好時收發距離最遠可達2km。
Si4432做成無線通信模塊應用廣泛，可適用于無線數據通信、無線遙控系統、小型無線網絡、小型無線數據終端、無線抄表、門禁系統、無線遙感監測、水文氣象監控、機器人控制、無線RS485／RS232數據通信等諸多領域。

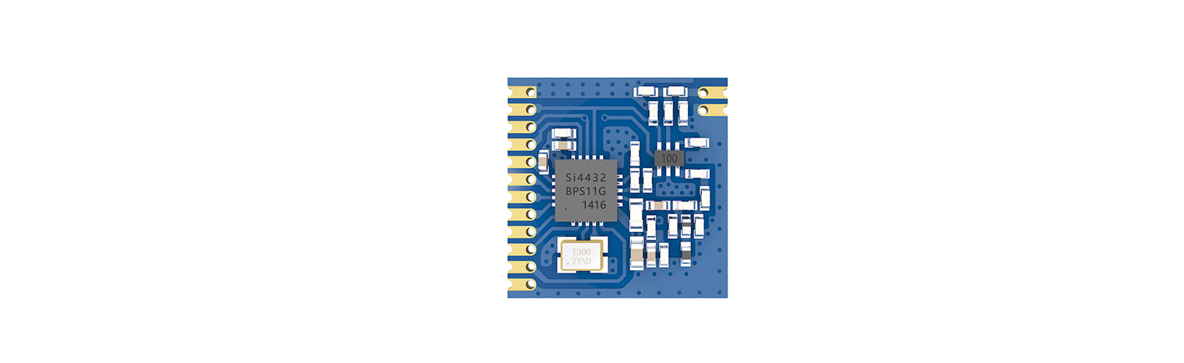

目前的智能門禁系統大多數是基于有線通信的方式來實現的。眾所周知，有線通信具有安全、穩定性好、易于實現等優點；但同時有線通信方式具有初裝費用高、施工時間長、無法移動、變更余地小、維護費用高、覆蓋面積小、擴展困難等缺陷。隨著通信技術的發展，無線通信網絡進入了一個新的天地。功能強、容易安裝、組網靈活、即插即用的網絡連接、可移動性強等優點，使得無線網絡提供了不受限制的應用。因此無線射頻門禁系統不但能提高安全性和可靠性，而且相對傳統的契合性機械裝置，無線射頻門禁系統磨損消耗少，使用時間長，能有效減少門禁設備的更換，億佰特公司的E27-433M20S模塊體積小，功耗低，在如今提倡環保節能的大潮流下，無疑具有重大意義。

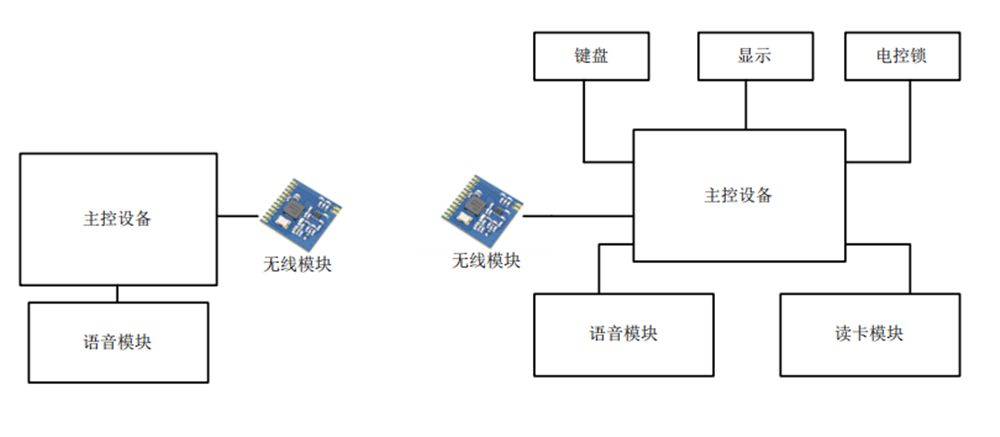

無線門禁系統硬件主要包括主控設備、電控鎖、電源、語音壓縮/控制平臺、無線傳輸平臺，其他周邊設備幾個部分構成，系統整體架構如圖所示。
當被授權用戶刷卡開門的時候，讀卡器通過發射天線發送一定頻率的射頻信號，當射頻卡進入發射天線工作區域時產生感應電流，射頻卡獲得能量被激活，射頻卡將自身編碼等信息通過卡內置發送天線發送出去，系統接收天線接收到從射頻卡發送來的調制信號，經天線調節器傳送到讀卡器，讀卡器對接收的信號進行解調和解碼然后送到主控設備進行相關處理；主控系統根據邏輯運算判斷該卡的合法性，針對不同的設定做出相應的處理和控制，發出指令信號控制執行機構動作，若被授權用戶忘記帶卡，還可以通過系統的外接鍵盤輸入密碼來開門。
對于被授權用戶能夠通過刷卡或者輸入密碼打開門禁，非授權用戶能夠通過無線語音系統向住戶發出進入請求，在經過允許后可以進入樓內，當系統遭到非法入侵時，能夠主動向保安中心緊急報警。
該系統具有以下幾個優點：
（1）安全性，該系統能夠阻止一切非授權對象的主動進入，保障財產生命安全。
（2）可靠性，該系統能夠穩定的工作，能較好的抵抗外界干擾，保證動作的準確性。
（3）實時性，該系統能夠實時響應用戶對象。
（4）靈活性，該系統能夠比較容易的擴展，方便添加新用戶。
（5）保密性，該系統具有較強的防破譯能力，強力保護用戶密碼。
