RS485總線是一種常用的差分信號傳輸方式，RS485總線具有抗干擾能力強、傳輸距離遠、節點數多等優點，廣泛應用于通信、工業自動化等領域。但是，在實際應用中，我們可能會遇到一個問題，就是RS485總線是否需要在A和B兩條線上加上下拉電阻，以及加多大的電阻合適。前文介紹了RS485總線信號常見故障排查， 本文將對RS485總線為什么要加上下拉電阻及下拉電阻阻值的計算選型這個問題進行分析和解釋。

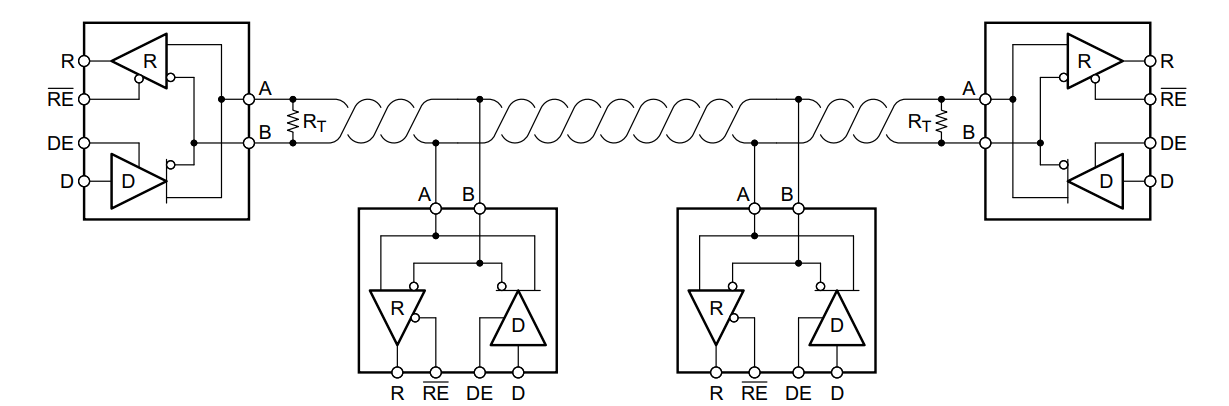

首先，我們需要了解RS485總線的工作原理和信號特性。根據RS-RS485標準，RS485總線是通過兩條線（A和B）來傳輸差分信號的，根據兩條線之間的電壓差來判斷的當前數據位是0還是1。
RS485傳輸時的的數據有三種狀態：
1．當A和B之間的電壓差 VAB=UA-UB 大于+200mV時，RS485收發器輸出的邏輯為1；
2．當A和B之間的電壓差 VAB=UA-UB 小于-200mV時，RS485收發器輸出邏輯為0；
3．當A和B之間的電壓差 VAB=UA-UB 在-200mV～+200mV之間時，RS485收發器可能輸出高電平也可能輸出低電平，是一個不確定的狀態。
在正常情況下，我們希望接收器收到的數據只能是0或1，對于不確定的狀態是不能出現在RS485總線上的。那么，什么情況下會出現不確定的狀態呢？主要有以下幾種情況：
1．當RS485總線處于空閑狀態時，也就是說，所有的RS485收發器都處于接收狀態，沒有任何一個收發器在驅動總線時。此時，由于沒有任何信號源在總線上產生差分電壓，A和B兩條線上的電壓基本相等，也就是說，差分電壓基本為0。
2．當RS485總線處于開路狀態時，也就是說，某個RS485收發器與總線斷開連接時。此時，由于斷開連接的收發器不再對總線產生影響，其余收發器之間的差分電壓也基本為0。
3．當RS485驅動器輸出不足以使A、B產生絕對值大于200mV壓差時，也就是說此時RS485總線信號狀態已經不能反映驅動器狀態，接收器也無法識別正確信號。
當RS485總線出現不確定的狀態時，會導致通信錯誤或失效。例如，如果某個RS485收發器在不確定狀態下認為收到數據0信號，向串口輸出低電平，那么對于UART通信來說，這就相當于一個起始位（Start Bit），會引起誤判或誤碼；如果某個RS485收發器在不確定狀態下輸出高低電平交替變化，那么對于UART通信來說，就會干擾正常數據，導致UART接收器收到異常數據。

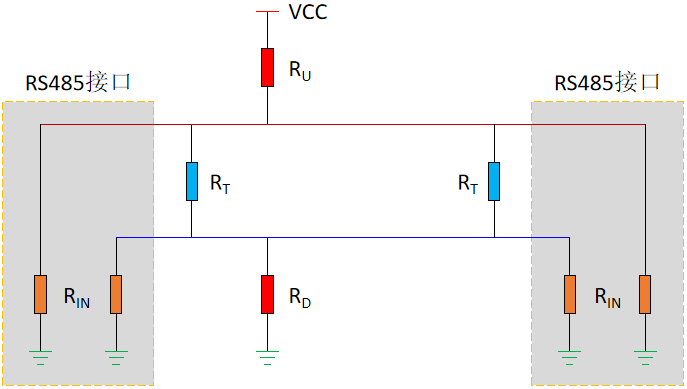

為了防止RS485總線出現不確定的狀態，我們根據這兩種異常分析，導致這兩種異常的原因都是當收發器處于接收狀態時，AB線上無法保持正常電壓差導致的。要保持空閑或斷線的狀態下也能有正確的壓差，我們需要在A和B兩條線上加上下拉電阻（通常A接上拉電阻，B接下拉電阻），以保證總線在空閑或開路狀態下有一個固定的差分電壓。如下圖所示：
那么，在選擇下拉電阻的大小時，我們需要考慮哪些因素呢？主要有以下幾個方面：
1．上下拉電阻應該足夠小，以保證空閑或開路狀態下的差分電壓大于+200mV或小于-200mV（根據具體情況選擇），從而避免不確定狀態。
2．上下拉電阻應該足夠大，以減少功耗和熱量，同時不影響RS485收發器的驅動能力和輸出電壓。
3．上下拉電阻應該與RS485收發器的輸入阻抗、終端電阻、總線長度、節點數等因素相匹配，以保證總線的阻抗匹配和信號完整性。
首先，我們針對收發器處于斷線的狀態時，此時收發器A、B電壓由RU、RT、RD和RIN共同決定，既：
通常我們將RU和RD使用相同的值，則公式可簡化為：
此時，我們?cè)O(shè)芯片內部差分輸入電阻RIN=15KΩ、VCC=3.3V且RT=120R，可以算出此時0Ω≤R≤239Ω，當然只要R≤232.5KΩ都能滿足斷線情況下A、B線處于數據1狀態。

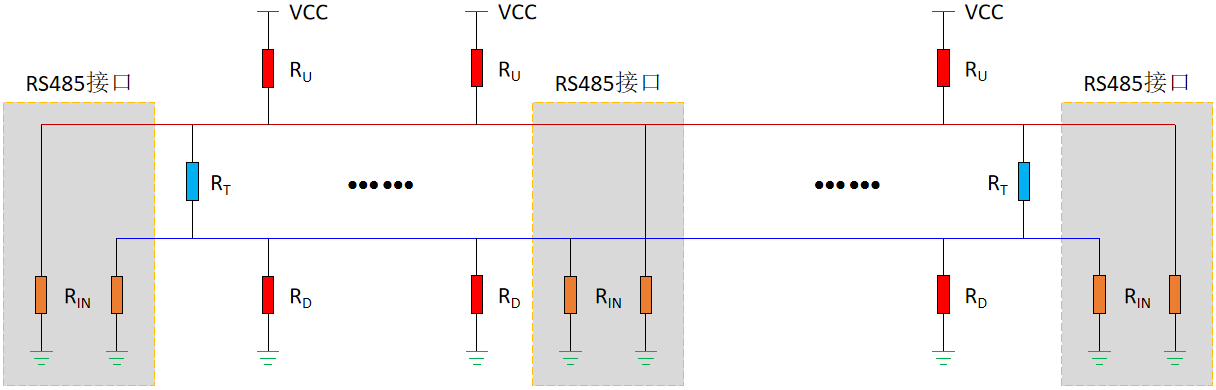

針對于空閑狀態，考慮到大部分節點設備都會在在A、B線上添加RU和和RD電阻，且會在終端上增加 RT 電阻。如下圖所示：
我們根據前面的推導過程可知，不同的只是因?yàn)樵黾庸?jié)點而增加的輸入電阻和上下拉電阻，所以我們根據上述電路可以推導出如下的公式：
在這個公式中，m為帶上下拉電阻的節點數量，n為節點數量?？偩€A端和B端的差值我們定義為最小的200mA，這樣我們就可以將這個公式簡化為：
有了這個公式就可以根據實際的節點數量來確定上下拉電阻的值。
然而根據這個公式計算出來的結果僅僅只是一個理想值，在實際使用中上下拉電阻一般都是在節點內部確定了的。不同的節點設備，其內部的上下拉電阻可能不同，我們需要考量節點的數量來考量這個電阻的值。要確定上下拉電阻的值還需要考慮驅動芯片的帶載能力。不能將上下拉電阻設置的很小。
總之，RS485總線要在AB線上加上下拉電阻，主要是為了保證總線在空閑或開路狀態下有一個固定的差分電壓，從而避免不確定狀態導致的通信錯誤或失效。在選擇下拉電阻的大小時，需要綜合考慮功耗、驅動能力、阻抗匹配等因素，以保證通信的穩定性和可靠性。
