遠程抄表系統是為提高水表、電表等能耗參數的綜合計費管理水平而設計的新興技術。它以全自動的抄表方式取代了傳統的人工抄表方式，和同類抄表系統相比，具有網絡結構自適應、免調試、免維護、運行穩定、方便擴展的特點。該系統采用先進的無線網絡數據傳輸技術，對居民用水、用電的使用狀況進行實時采集，實現數據的集中存儲和統一管理，減少了人工勞動，極大地提高了工作效率，為有關部門管理、統計、分析能源使用情況提供依據，使管理更科學、更高效。

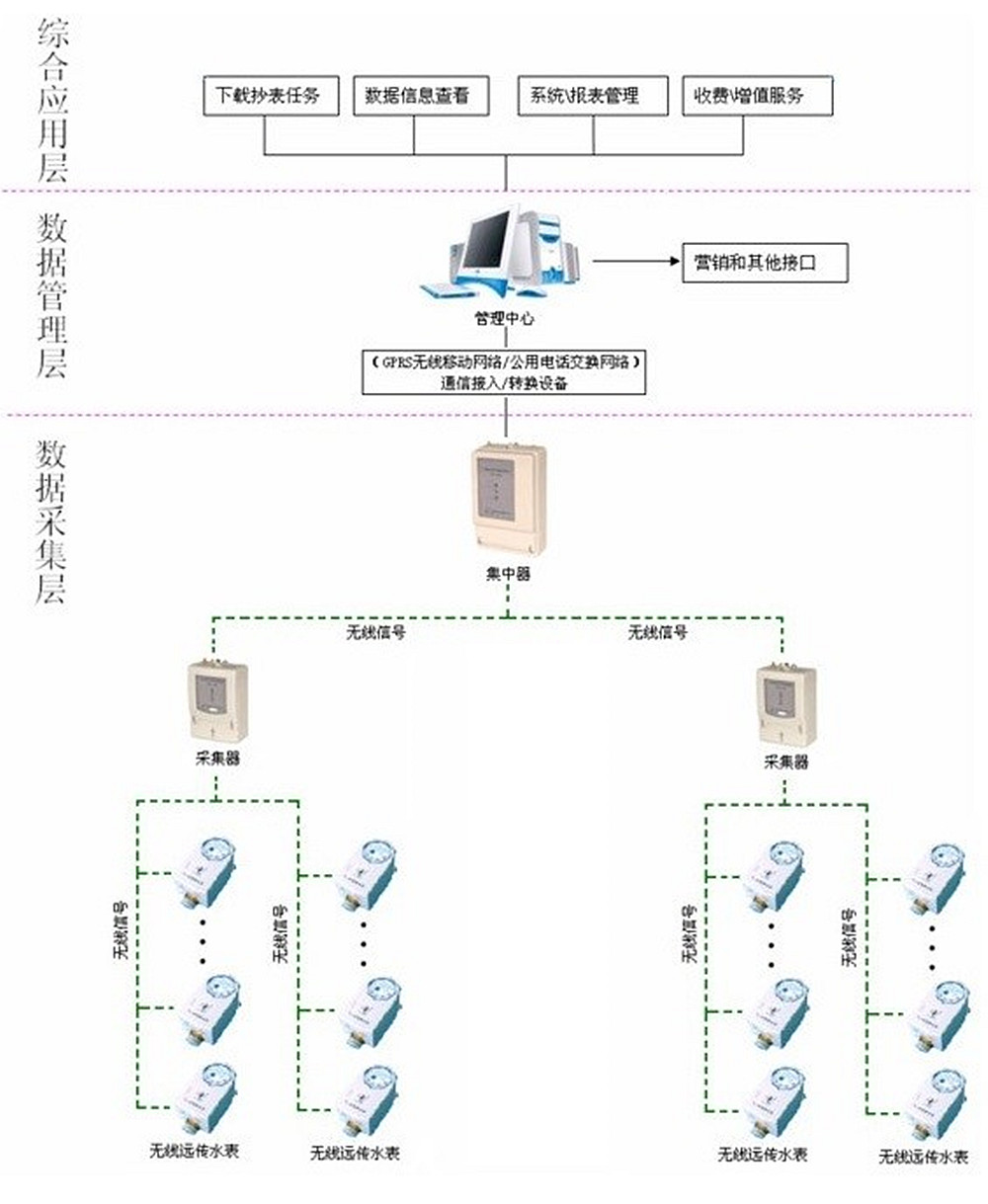

圖1 遠程抄表系統架構
上圖為遠程抄表系統的一般架構模型，該系統具有極好的兼容性和擴展性，既可以實現對無線遠傳水電表進行管理，也可以實現水、電、氣、暖表等多種類型智能表的綜合管理。
在無線抄表系統中，無線模塊充當著非常重要的角色，包括網絡互連和數據傳輸?shù)?，并且在無線抄表系統中，環境往往很復雜，網絡中有很多個設備。目前市面上有很多無線模塊，按類型分有wifi、藍牙、zigbee和串口等，按頻段分有170M、315M、433M、2.4G等頻率，我們需要選擇合適的模塊來應用于無線抄表系統中。在無線抄表系統中，對模塊的功耗要求比較高，如果功耗過高（如wifi模塊），可能會造成浪費電能資源，并且還需要進行電源電壓的轉換來實現對無線模塊的供電，增加了研發的成本。
抗干擾性同樣重要。無線抄表系統不僅應用于工業，還可應用于每家每戶中，有的城市用戶的使用環境很復雜，周圍無線電密布，并且墻比較多，對無線收發的距離也有一定的要求。
網絡關系復雜。由于各種各樣的表，可能位于各個分散的地方，會形成不同的網絡組合，并且可能會因為環境的變化，出現某一節點斷開網絡、網絡需要重新連接的情況。在網絡中，至少需要有一個設備來管理整個網絡，存儲數據等。在這種情況下，我們需要選擇無線模塊能夠自己組網，自路由，并且能夠斷線重連的功能。
根據以上的條件，我們選擇了以下這款無線模塊，如圖2：

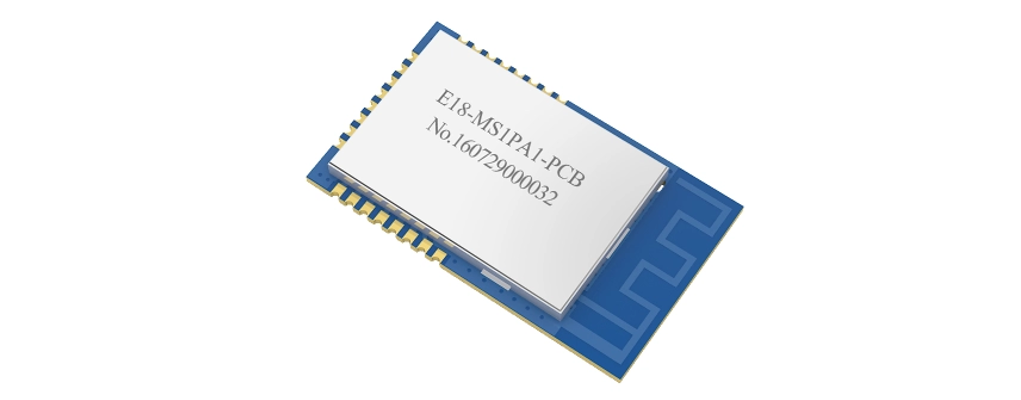

圖2 ZigBee無線模塊
E18-MS1PA1-PCB是成都億佰特設計生產的一款體積極小的2.4GHz無線模塊,可以迅速的收發大量的數據，該模塊內帶功放芯片CC2592,增加了無線通信距離，發射功率100mW,能夠傳輸800M~1000M，滿足一般的距離要求。貼片型(引腳間距1.27mm),收發一體;自帶高性能PCB板載天線。該模塊目前已經穩定量產,并適用于多種應用場景。E18-MS1PA1-PCB采用全套TI方案,美國德州儀器(T)公司原裝進口CC2530射頻芯片,芯片內部集成了8051單片機及無線收發器,并適用于 Zigbee設計及24GHz和IEEE802.15.4協議。模塊引出單片機所有IO口,可進行多方位的開發。這款模塊可以運行ZigBee協議棧，通過zigbee協議棧可以實現自組網、自路由、斷線重連，并且在空閑時可以實現低功耗，滿足我們在設計遠程抄表系統時的要求。
