NB1A1串口服務器是億佰特自主研發的隔離型16路工業級串口服務器系列產品，可實現16路RS485串口到以太網口數據的雙向透明傳輸。該以太網串口服務器廣泛應用于機房監控、環境監控、智能交通、道閘控制、智能快遞柜等行業。前文小編介紹了NB1A1串口服務器產品功能特點和LED指示燈介紹、16路串口服務器快速入門應用教程，本文小編就NB1A1隔離型16路串口服務器基本功能詳解。
波特率：1200、2400、4800、9600、14400、19200、38400、57600、76800、115200、230400、460800bps；
數據位：8 位；
校驗位：支持無校驗（NONE）、奇校驗（ODD）、偶校驗（EVEN）；
停止位：1、2 位；
硬件流控：不支持；
STATIC（靜態IP）：用戶可以定義配置 IP、子網掩碼、默認網關、域名解析服務器（DNS服務器）；
DHCP（動態IP獲?。?/span>：設備登錄服務器自動獲得服務器分配的 IP 地址、子網掩碼、網關地址、DNS 服務器地址參數并配置使用；
用戶輸入域名的時候，會自動查詢 DNS 服務器，由 DNS 服務器檢索數據庫，得到對應的IP 地址，在靜態 IP 模式下用戶可自定義域名解析的服務器，用于解析私有域名服務器數據，動態 IP 模式下設備自動跟隨路由設備配置的域名解析服務器，用戶只需修改路由設備的 DNS服務器即可，無需配置本設備。
設備檢測到與服務器斷開連接時周期發起重連請求，因此“斷線重連時間”并不會影響正常情況下的連接建立時間，用戶可自定義配置請求周期，默認5s。
設備監控?cái)?shù)據收發情況，若長時間設備未進行數據收發，設備自動執行重啟，以保證長時間工作的穩定性。
該功能默認開啟周期為30分鐘，用戶可自定義開啟或關閉超時重啟也可自定義無數據重啟的周期。
設備的Reload引腳，持續按下5-10s秒后松開，除NET外其余LED亮起，設備重啟，重啟后設備恢復出廠完成。
TCP Server即TCP服務器。在TCP Server模式下，設備監聽本機端口，接受客戶端的連接請求并建立連接進行數據通信。在關閉Modbus網關功能時，設備將串口接收到的數據發送給所有與設備建立連接的客戶端設備。
每個串口服務器可接入客戶端數量為8個，超過接入數量的客戶端設備，設備會拒絕連接。
TCP Client即TCP客戶端。設備工作時將主動向服務器發起連接請求并建立連接，用于實現串口數據和服務器數據的交互。
使用客戶端需要配置準確配置目標的IP地址/域名、目標端口。
作為TCP客戶端時，建議本地端口設置為 0，即動態端口。
UDP Server是指設備使在用UDP協議通信時不驗證數據來源IP地址，每收到一個UDP數據包后，保存數據包的源IP地址以及源端口，且將其設置為目標IP及端口，收到其他端口發送的數據后，將更新數據包的源IP地址以及源端口。所以設備發送的數據只向最后一次設備接收數據的源IP地址及端口發送數據包。
此模式通常用于多個網絡設備與本設備通信，且頻率較高，TCP Server無法滿足條件的場景。
使用UDP Server需要遠程UDP設備先發送數據，否則無法正常發送數據。在收到任意一包數據后，PORT指示燈將亮起。
【注】UDP 模式下，網絡向設備下發數據應小于 1472Bit 每包，否則會造成數據丟失。
UDP Client一種無連接的傳輸協議，提供面向事務的簡單不可靠信息傳送服務，沒有連接的建立和斷開，只需要配置目的IP和目的端口即可將數據發向?qū)Ψ?。通常用于?duì)丟包率沒有要求，數據包小且發送頻率較快，并且數據要傳向指定的IP的數據傳輸場景。
UDP Client模式下，設備只會與配置的（目標IP和目標端口）遠端UDP設備通訊。
在本模式下，目標地址設置為255.255.255.255，發送數據將在全網段廣播，但收發設備需要保證端口一致，同時設備也可以接收廣播數據。
【注】UDP 模式下，網絡向設備下發數據應小于 1472Bit 每包，否則會造成數據丟失。

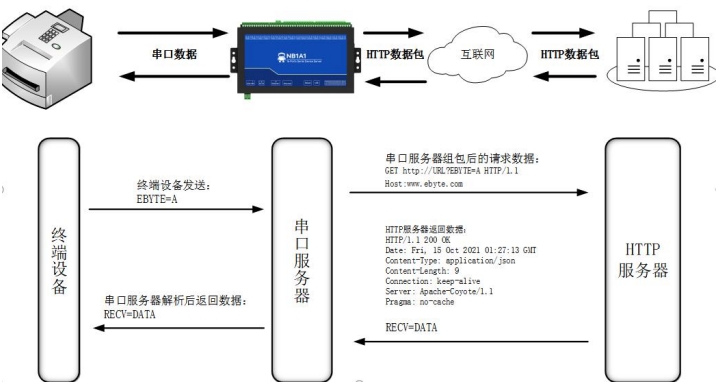

該模式能夠?qū)崿F(xiàn)HTTP自動組包功能，提供了GET和POST兩種方式，客戶可以自行配置URL，Header等參數，由設備進行組包發送，實現串口數據與HTTP服務器的快速通訊，URL與Header最長支持128字節數據，十六通道可以獨立開啟HTTP客戶端模式，互不影響。
HTTP請求數據應當小于打包長度（512字節），否則設備會將請求數據分為多包進行請求，導致請求異常。
支持配置是否返回HTTP協議包頭，返回?cái)?shù)據如下圖所示：

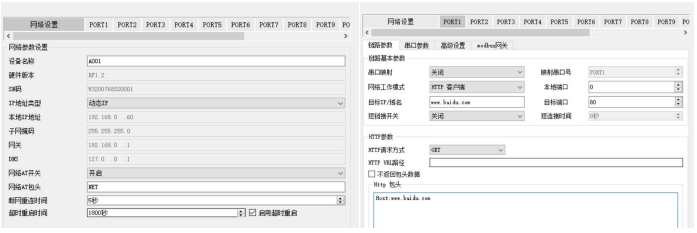

配置說明，打開上位機，搜索設備后進入設備配置界面，先配置“網絡參數”，建議使用DHCP功能，避免錯誤配置導致設備IP異常（網段錯誤、IP沖突等），在配置需要使用HTTP功能的通道，支持十六路通道同時配置HTTP客戶端模式，這里通過GET請求“百度”網頁為例說明（URL：為空，HEADER：Host:www.***.com，目標域名：www.***.com，目標端口：80，本機端口建議使用隨機端口），具體配置如下圖所示：

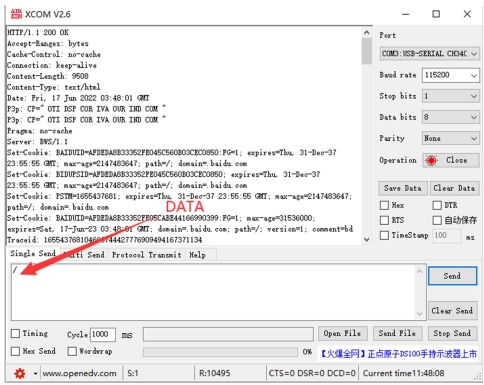

請求數據為“/”，使用串口助手獲取網頁：
POST說明，配置為POST請求方式包頭數據中不需要單獨配置數據長度的包頭（比如：Content-length:2729）由設備自動計算數據長度并組包發送，其他包頭數據需要手動配置，最多支持128字節數據配置。

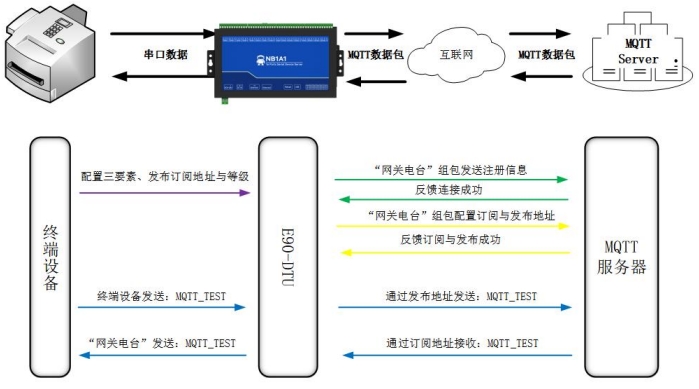

支持快速接入標準MQTT3.1.1協議服務器（OneNET、百度云、華為云、用戶自建等服務器類型）和阿里云服務器，支持服務質量等級配置（Qos 0、Qos 1），支持超長文本配置，方便更好的接入網絡服務運營商（服務器地址、三要素、訂閱與發布地址支持最多 128 字符配置，阿里云產品密鑰 64 字符）。

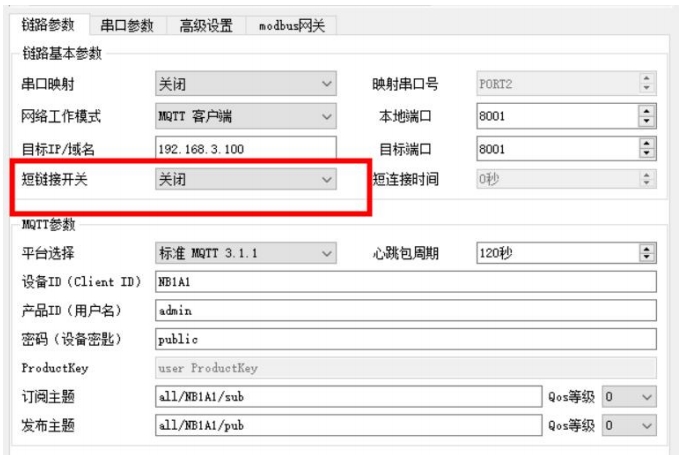

使用 MQTT功能應當關閉短鏈接，否則設備會重復連接服務器，建議使用隨機端口，如下圖所示：
（1）、 選擇標準 MQTT3.1.1、百度云、OneNET、華為云配置都可參考下表填寫參數：
【注】動態生成主題地址可以使用相同參數達到數據回傳的效果，比如：OneNET發布訂閱同一主題地址：123456，就可達到數據回傳；由于MQTT平臺（百度云、華為云、OneNET）存在調整導致參數填寫后無法連接，以平臺規則為準；

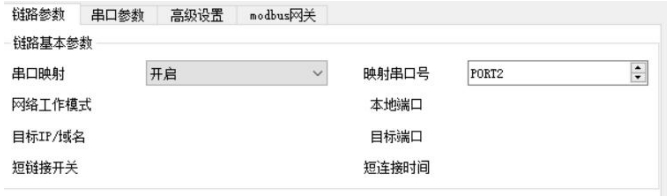

端口映射功能可以將任意串口之間進行映射，實現串口到串口的數據交互，常用于系統兩端串口參數不一致情況下。開啟端口映射后，其余功能將不可再使用。
TCP 客戶端、UDP 客戶端、HTTP 客戶端、MQTT 客戶端可以將本機端口配置為 0（使用隨機本機端口），服務器模式不可使用隨機端口，否則客戶端無法正確建立連接（設備未正確進行端口監聽）。
使用隨機端口連接可以在設備意外斷開服務器時快速重新建立連接，防止服務器因四次揮手未完成而拒絕連接，建議在客戶端模式下使用隨機端口。
設備在 AT 配置 TCP 客戶端、HTTP 客戶端、MQTT 客戶端模式時會自動配置隨機端口，可自定義取消。

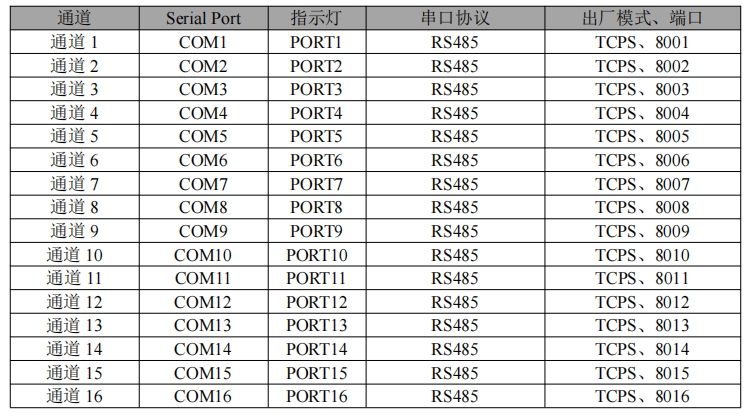

設備固定端口（出廠默認使用：8001-8016），TCP 服務器模式設備監聽配置端口，接受客戶端的連接請求并建立連接進行數據通信，TCP 客戶端模式設備固定端口發起連接請求。
