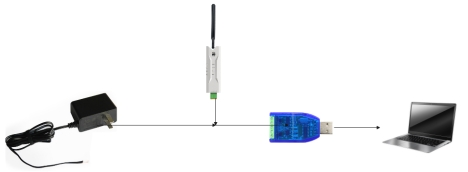

基于4G CAT1技術的EC05系列4G DTU通信設備快速入門測試需要用到的硬件設備如下：
在測試之前，將電源、天線、SIM 卡、串口線等硬件連接好。
將SIM卡插入設備，注意為Nano SIM卡（小卡），缺口向外，芯片向上；
將天線SMA接口與設備進行連接；
將USB轉RS485與設備進行連接，任取合適長度導線，將USB轉RS485的A接口連接設備A接口，USB轉RS485的B接口連接設備B接口，USB轉RS485的GND連接設備GND（近距離可以不連，遠距離通信建議連接，并采用雙絞屏蔽線）；
將USB轉RS485轉換器接入電腦，通過設備管理器看是否有對應端口（如沒有請檢查是否安裝對應驅動）；
為設備接通電源（電源VCC連接設備VCC，電源GND連接設備GND），如果是DC端子轉接線，則內側為+，外側為-。
修改電臺參數配置，使其連接到用戶服務器，需要提前知曉服務器IP（或域名）與端口，此處以連接TCP服務器為例。參數配置軟件可到億佰特官網進行下載，下載完成后雙擊運行軟件。

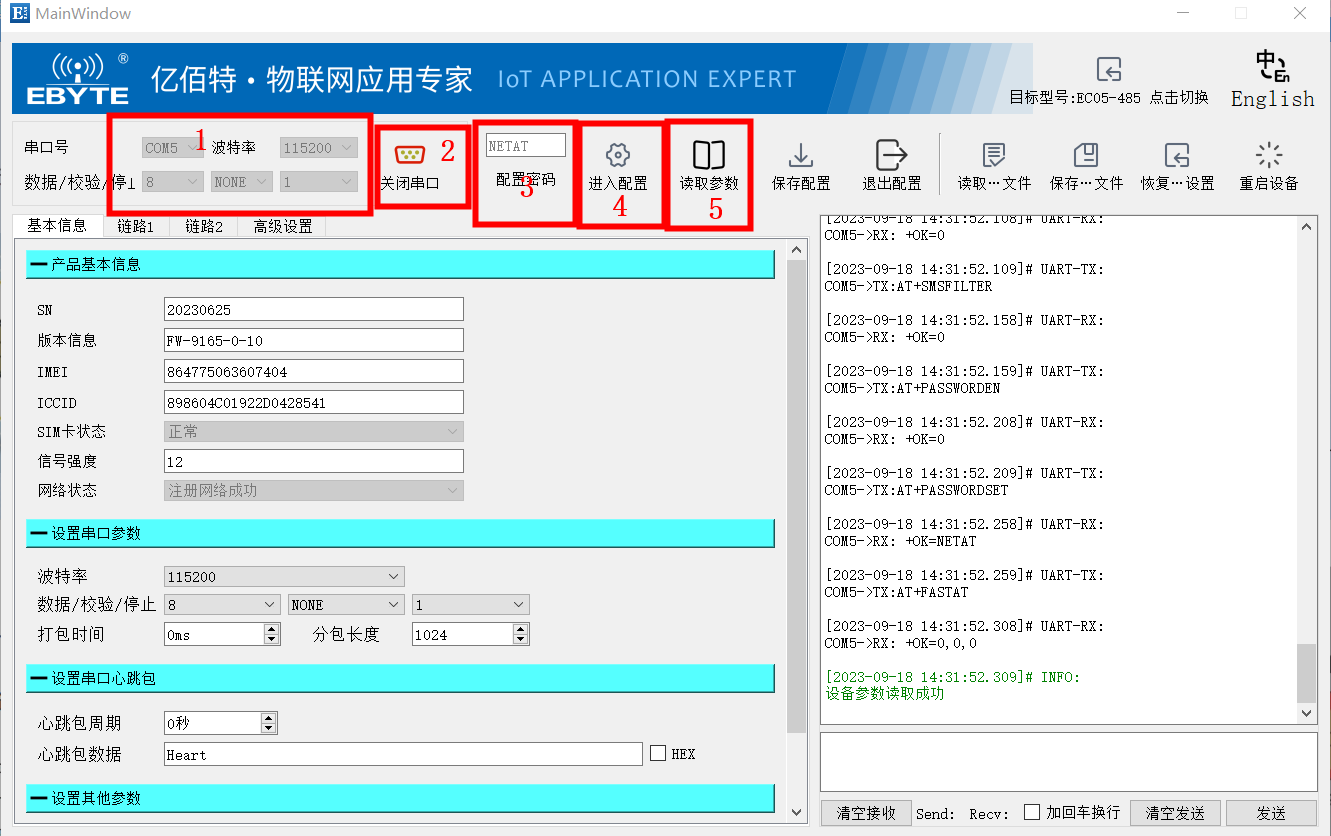

1、選擇轉接器對應的COM口，（如未找到，請到串口轉接器官網進行下載安裝驅動），選擇對應波特率、數據位、停止位、校驗位（默認為115200,8,N1）；
2、點擊“打開串口”，打開后顯示為“關閉串口”
3、輸入對應“配置密碼”，如密碼未更改請直接忽略，如忘記密碼請長按Reload按鍵5S恢復出廠；
4、點擊“進入配置”
5、點擊“讀取參數”

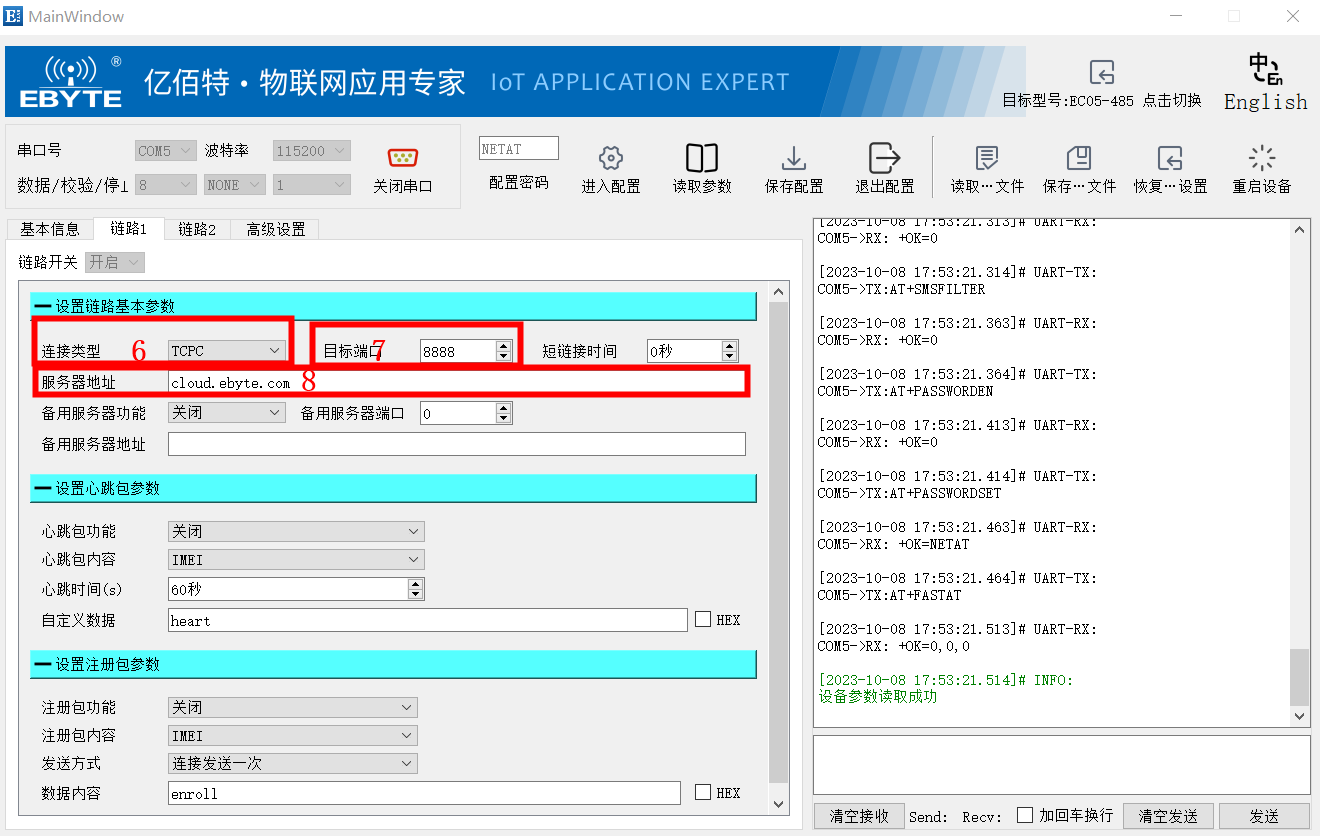

6、選擇“鏈路1”，配置鏈路“連接類型”，此處以TCPC（TCP客戶端）為例；
8、設置服務器“目標端口”；
8、設置“服務器地址”（目標IP或域名，域名最長128字節），此處以一包特測試服務器為例，目標IP：cloud.ebyte.com；目標端口：8888；功能：向服務器發送任意數據，將會收到任意數據返回。

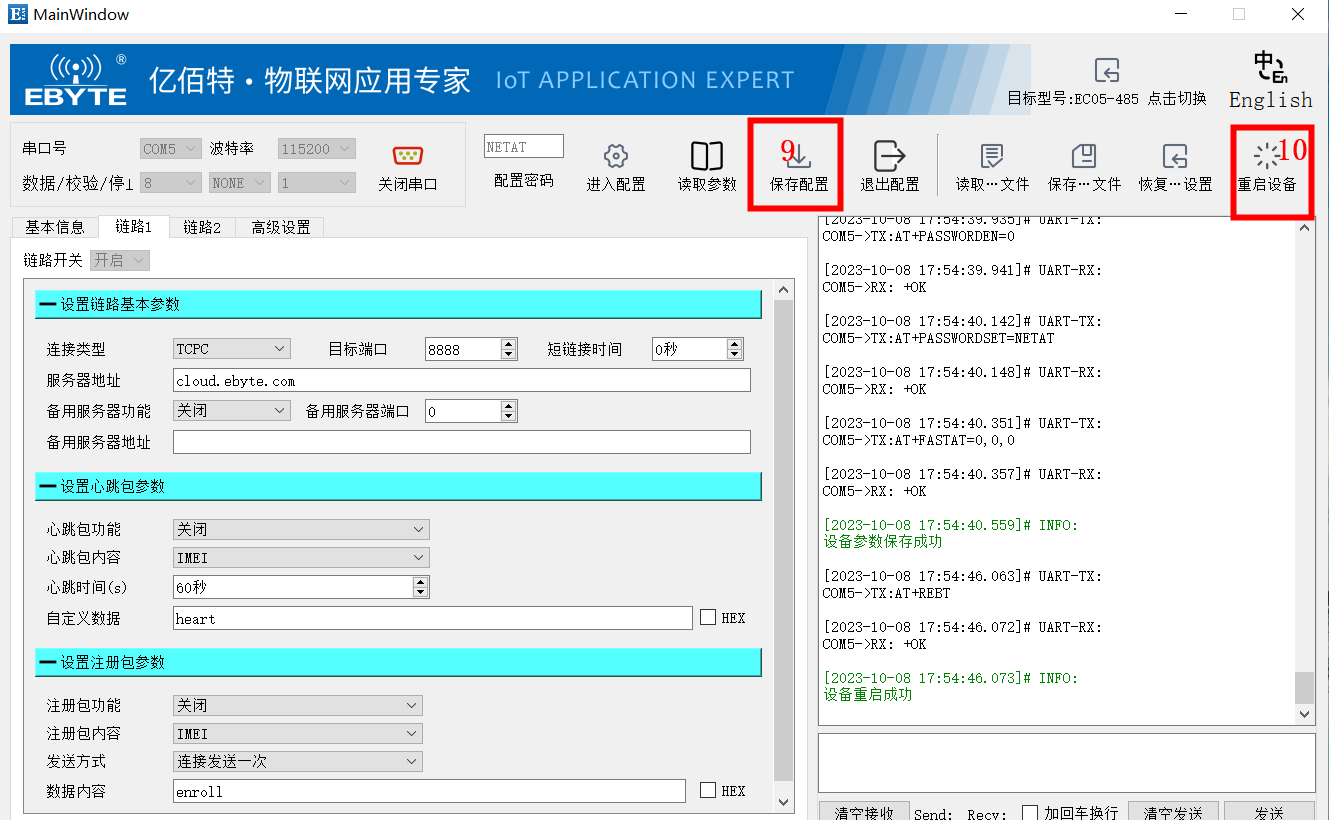

9、配置完成點擊“保存配置”；
10、點擊“重啟設備”，參數重啟生效。

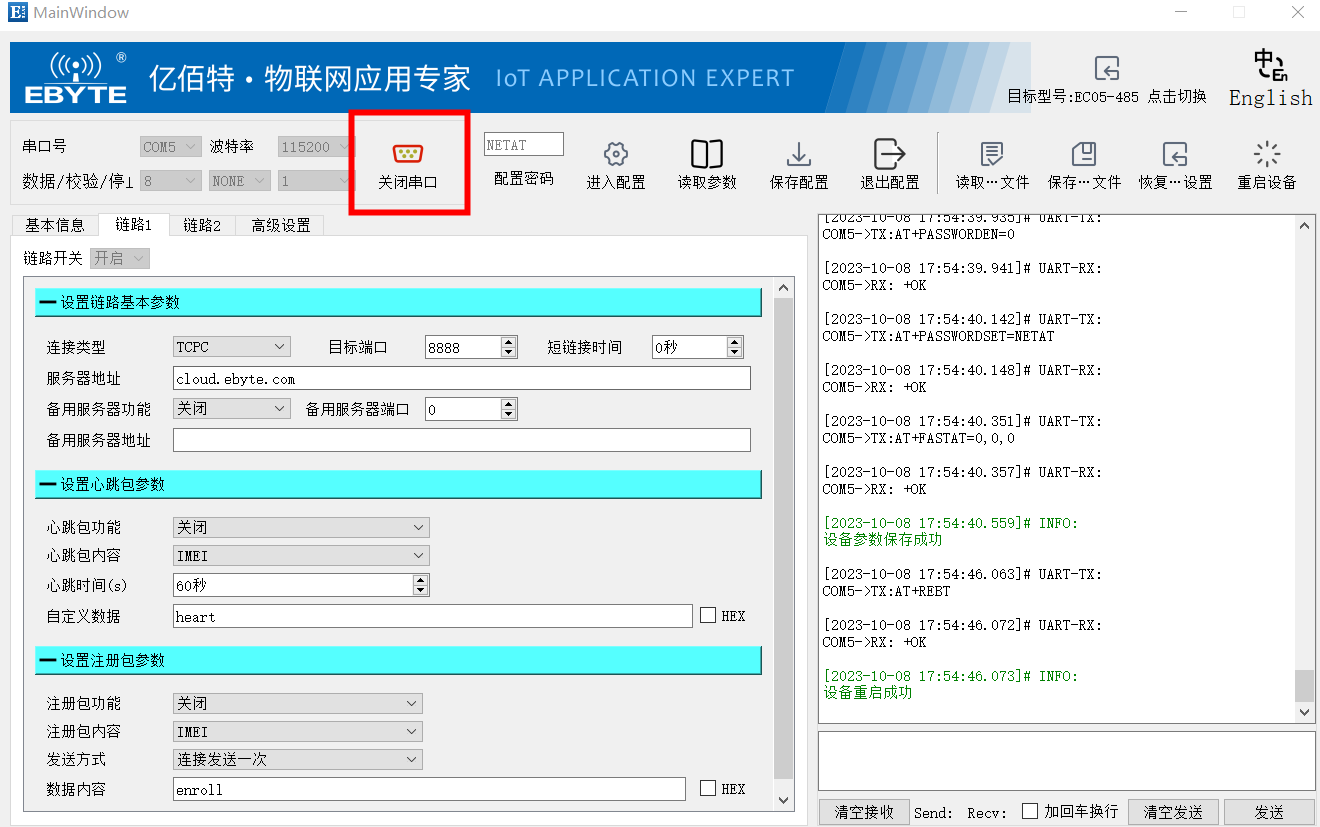

11、點擊“關閉串口”
注：本處因連接的是億佰特提供的測試服務器，提供的是回傳服務，因此測試時，等到LINK燈亮起后可以發送任意數據到設備，由設備轉發至服務器，隨后服務器將以原鏈路將數據返回至設備串口，實現設備與服務器數據的雙向傳輸。
1、雙擊運行XCOM V2.6

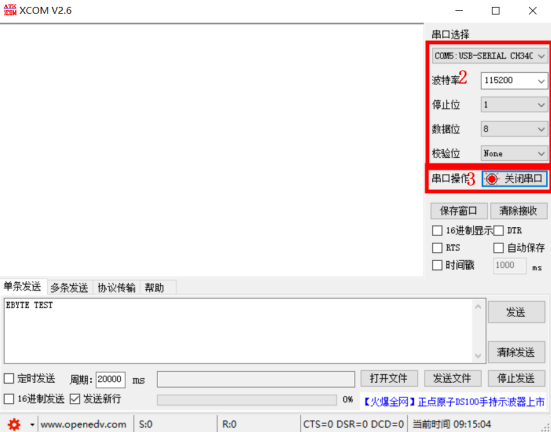

2、選擇當前設備連接的串口號，選擇正確的串口波特率、停止位、數據位、校驗位（默認115200/1/8、N）
3、打開串口

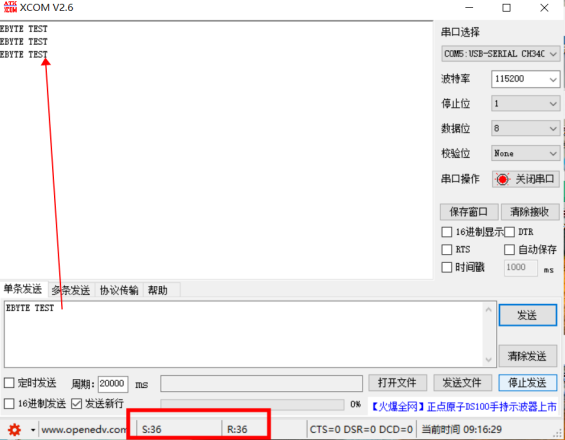

4、發送任意數據，一秒左右可以看到數據返回
5、測試完成
