一、射頻芯片簡介
1. C1101是一款低于1GHz設計旨在用于極低功耗RF應用。其主要針對工業、科研和醫療(ISM)以及短距離無線通信設備(SRD)。CC1101可提供對數據包處理、數據緩沖、突發傳輸、接收信號強度指示(RSSI)、空閑信道評估(CCA)、鏈路質量指示以及無線喚醒(WOR)的廣泛硬件支持。CC1101在代碼、封裝和外引腳方面均與CC1100兼容，可用于全球最為常用的開放式低于1GHz頻率的RF設計。
2. Si4432是一款低于1GHz高性能射頻收發器。其主要針對工業、科研和醫療(ISM)以及短距離無線通信設備(SRD)。SI4432輸出功率可達+20dBm，接收靈敏度達到-121dBm，可提供對數據包處理、數據緩沖FIFO、接收信號強度指示(RSSI)、空閑信道評估(CCA)、喚醒定時器、低電壓檢測、溫度傳感器、8位AD轉換器和通用輸入/輸出口等功能的硬件支持。
3. SI4463是一款高性能的低功耗射頻收發器，頻率帶寬介于199M -- 1050M之間，并且接收靈敏度可以達到-126dBm,發射功率可以達到+20dBm，接收電流低至10mA。廣泛的引用于醫療、智慧農業、智能路燈、智能家居等領域。
二、三種射頻芯片相互通信的可能行探究
1. 從射頻芯片載波頻段方面而言
CC1101支持的頻率帶寬為300-348MHz、378-464MHz、779-928MHz；SI4432支持的頻率帶寬為240-930MHz；SI4463支持的頻率帶寬為119-1050MHz。
從三款射頻芯片支持的頻率帶寬而言，無疑他們的支持帶寬是有交集的，所以自然能夠?qū)⑷钌漕l芯片的發射接收頻點調整到同一頻點，如433M的頻點。因此，僅從載波頻段而言，實現三款芯片的通信在載波頻率方面是滿足的。
2. 從調制方式而言
CC1101的調制方式支持2-FSK、4-FSK、GFSK、OOK；SI4432的調制方式支持FSK、GFSK、OOK；SI4463的調制方式支持FSK、GFSK、OOK、4(G)FSK。
從三款射頻芯片支持的調制方式而言，既然有相同的調制方式，那么要實現調制方式一致，是完全沒有問題的，比如使用GFSK調制方式。因此，三種芯片都可以滿足調制方式一致是可行的。
3. 從射頻芯片數據包格式而言
要實現三者能夠通信，除了滿足以上兩個條件，最重要的還要實現數據包格式的一致。如前端碼長度以及格式、同步字長度以及格式。

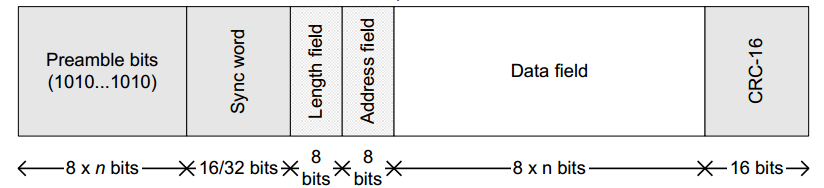

CC1101包格式

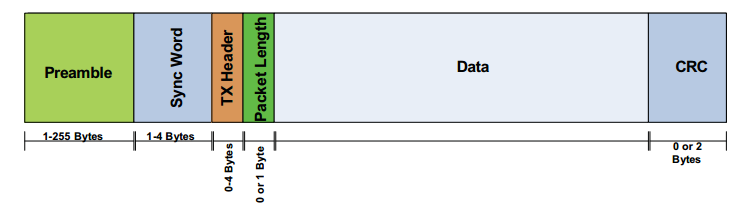

SI4432包格式

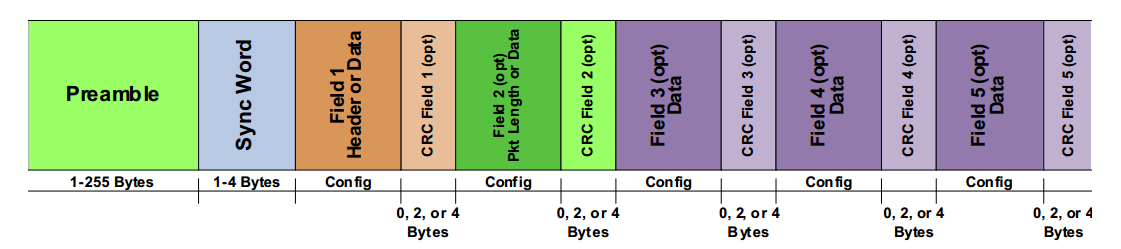

SI4463包格式
從三款射頻芯片數據包格式而言，前端碼的字節數完全可以設置為相同字節數。此外，CC1101的前端碼只能是以101010....的格式，而SI4463和SI4432支持兩種格式101010...和010101....，因此前端碼實現一樣是完全可以的。再進一步分析同步字，CC1101、SI4432和SI4463的同步字都可以進行設，并且長度范圍都是1-4字節，而SI4432和SI4463的同步字支持設為任意值，從這點看來，不管CC1101的同步字能不能設置，都能夠保證他們?nèi)叩耐阶挚梢栽O(shè)置為一致。前端碼和同步字能夠保證一致，那么從通信上來說，剩下的就是處同步字和前端碼以外的數據的處理了。
綜上所述，三款射頻芯片既能夠滿足調制方式、載波頻率、數據包的前端碼和同步字一致，那么實現他們?nèi)叩南嗷ネㄐ爬碚撋暇蜎]有問題了。
三、結束語
關于CC1101、SI4463、SI44362的射頻模塊，成都億佰特有很多這樣的模塊，并且完全是工業級的模塊。
