E840-DTU(EC05-485)數傳終端是一款小巧的4G DTU數傳終端設備，采用4G CAT1技術，具備小體積、高速率、低延遲和簡便使用的特點。簡單配置即可實現串口設備與網絡服務器的雙向透明傳輸。產品采用2.54mm彈簧壓線端子，方便接線，支持導軌和定位孔安裝，輕松集成到物聯網項目中。設備支持兩條鏈接、MQTT協議，并可接入阿里云、OneNet、百度云和華為云平臺，便捷實現物聯網應用。
前文介紹了4G DTU數傳終端的實物鏈接及產品配置調試教程、4G DTU數傳終端TCP/UDP透?jìng)髂Ｊ娇焖僬{(diào)試教程，本文我們介紹一下4G DTU數傳終端的HTTP模式和MQTT模式快速調試教程。
接下來，我們嘗試使用產品的HTTP模式進行模擬通訊。請注意，HTTP相對于透?jìng)髂Ｊ礁鼮閺?fù)雜，其中HTTP協議同樣基于TCP協議，我們使用TCP服務器的原理來接受產品的HTTP協議，以模擬傳輸。如果需要與服務器通訊，可以自行研究建立HTTP服務器的方法。

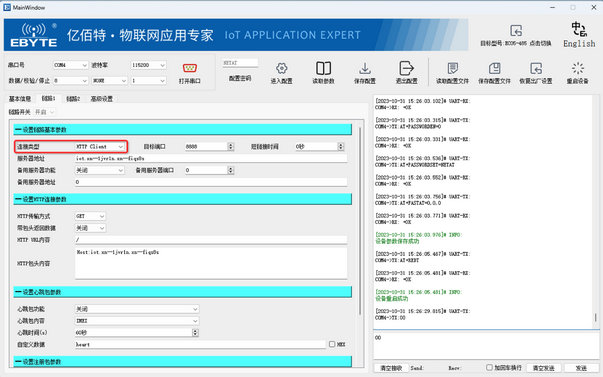

首先，在產品配置軟件中，將鏈路的"連接類型"修改為HTTP協議。

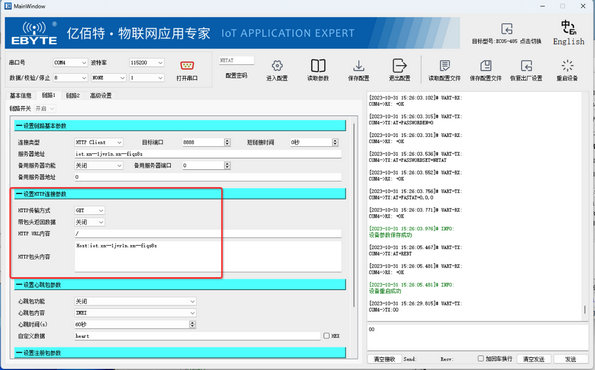

修改完成后，會自動彈出"HTTP連接參數"。

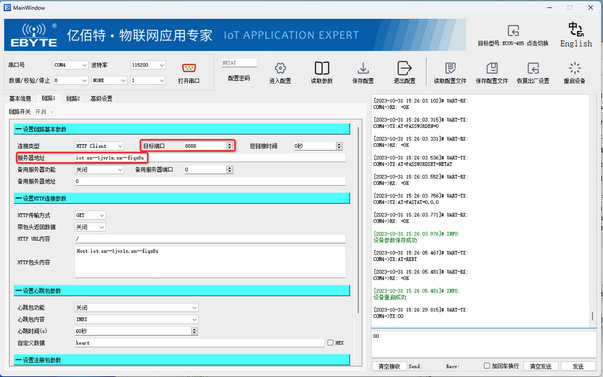

首先，設置"服務器地址"和"目標端口"。

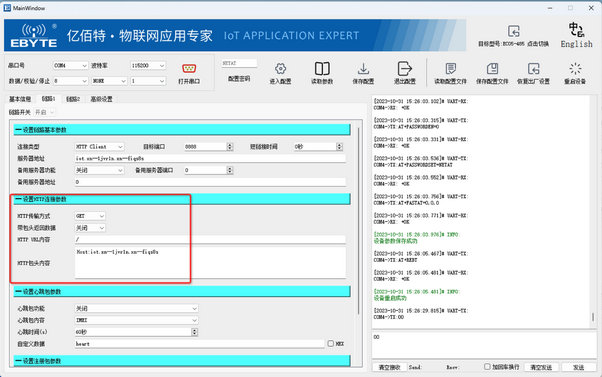

接下來，將"HTTP傳輸方式"設置為"GET"，將"HTTP URL內容"設置為"/text"，最后，設置"HTTP包頭內容"。標準的HTTP格式應為"Host: 服務器地址"。
請注意，這里只是演示HTTP功能，在實際設置中，請根據實際情況進行設置。

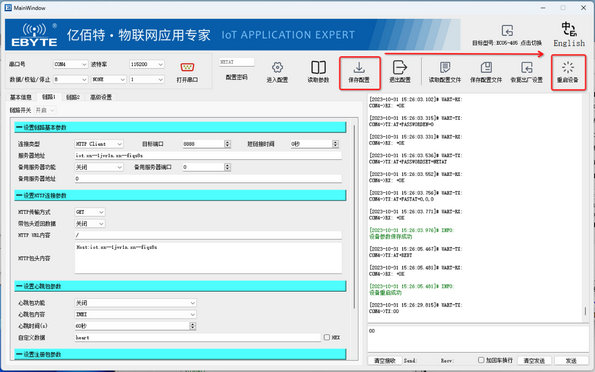

設置完成后，保存并重啟設備。
稍等片刻，在網絡調試助手中，收到設備接入的提示，即表示產品連接成功。

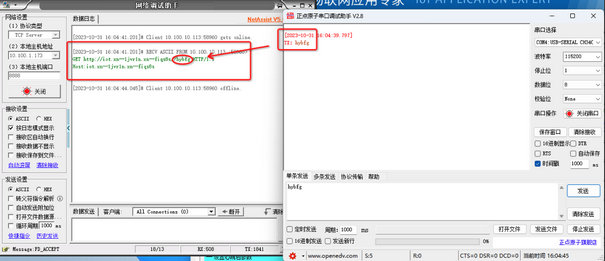

接下來，我們同樣使用網絡調試助手模擬HTTP服務器接受數據。最后，打開串口調試工具軟件，發送任意數據，在網絡調試助手中，查看是否能夠收到成功發送的HTTP協議包。
到此為止，HTTP功能成功向服務器發送了請求，并且服務器也接收到了HTTP的GET請求。
接下來，我們開始使用EMQX平臺進行模擬MQTT通訊。關于平臺的使用方法，請自行參考相關教程。

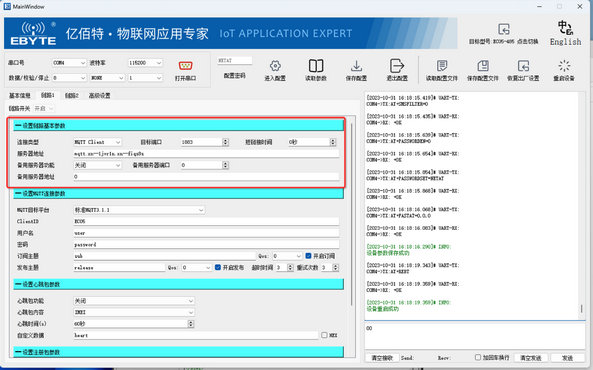

首先，將"連接類型"修改為"MQTT Client"，然后分別填入"服務器地址"和"目標端口"。

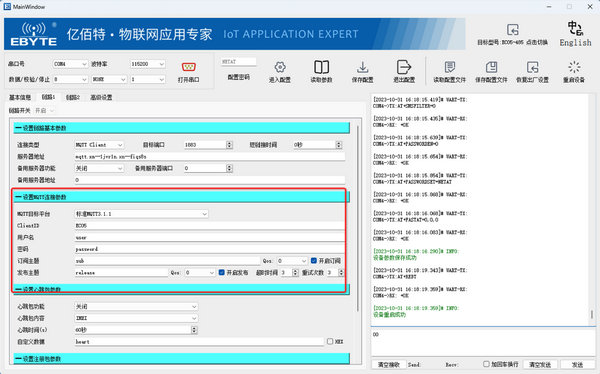

接下來，在"MQTT連接參數"中，設置"ClientID"、"Username"和"Password"。這里我們使用EMQX平臺進行演示，沒有設置任何規則，隨意填寫。在實際使用中，請嚴格根據MQTT三要素進行設置。最后，設置一個"訂閱主題"和"發布主題"，這里同樣是隨意設置的主題。

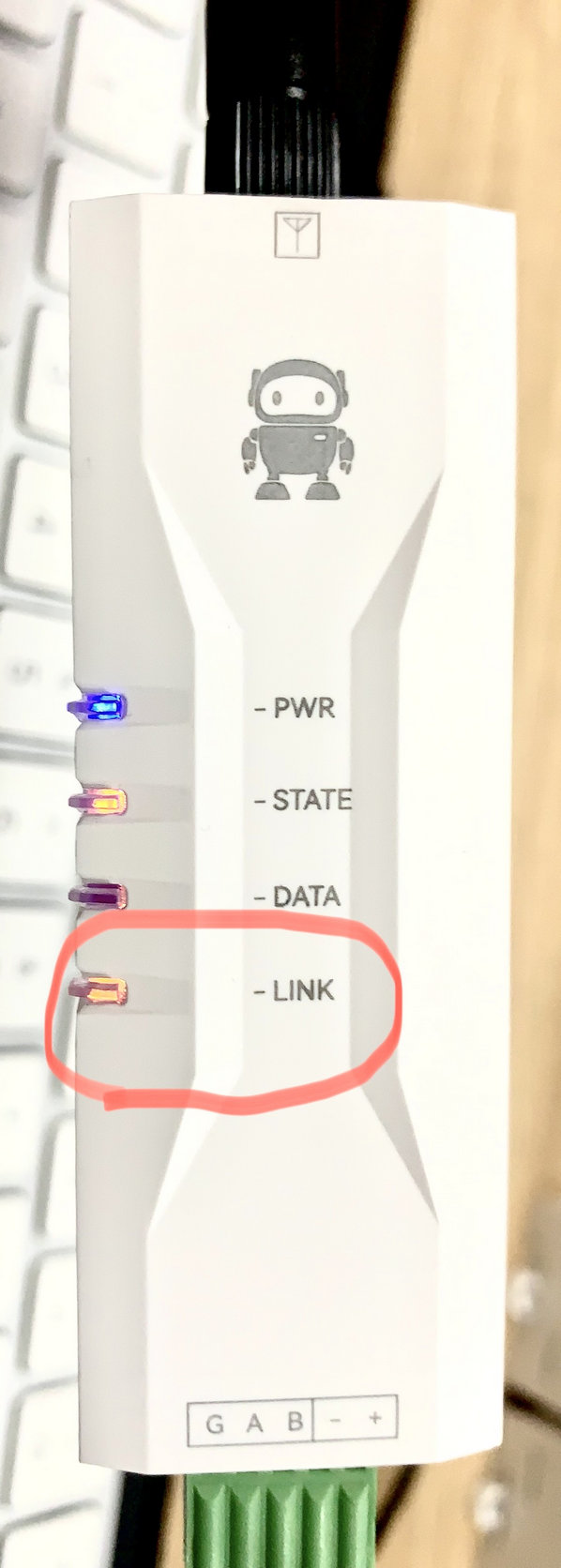

設置完成后，保存并重啟產品即可。稍等片刻，通過指示燈，觀察是否已成功連接到服務器。如果指示燈上的LINK亮起，說明已成功接入MQTT服務器。

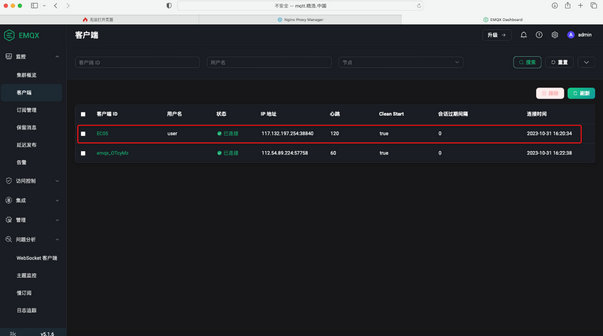

同樣，我們可以訪問EMQX后臺查看到設備接入情況。

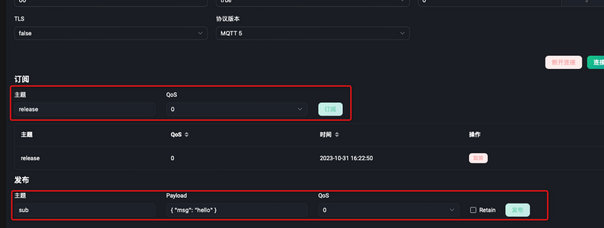

接下來，我們模擬實際的MQTT通訊。使用WebSocket客戶端進行模擬連接（請注意，由于EMQX未配置連接規則，客戶端可以成功連接，實際中需要根據配置規則進行設置）。然后，在"訂閱主題"中設置產品配置中的"發布主題"，在"發布主題"中設置產品配置中的"訂閱主題"。

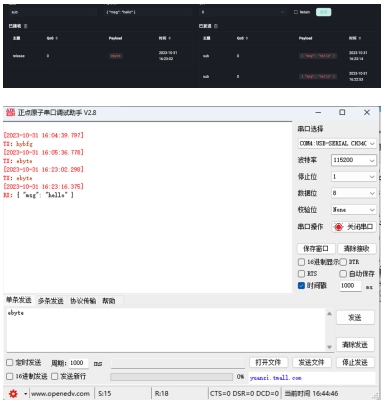

然后，我們使用串口調試工具連接產品的串口。完成后，可以使用WebSocket客戶端發送任意數據，觀察串口調試軟件是否能夠正常接收。然后，使用WebSocket客戶端接收任意數據，觀察串口調試助手是否能夠正常接收。
這里只是演示通訊連接，實際使用中需要獲取"三要素"并配置"訂閱與發布"規則。
