SX1268芯片是Semtech公司最新推出的一款遠距離、低功耗的sub-GHz無線收發器，支持的工作頻段涵蓋了150–960MHz。SX1268芯片提供了兩種調試方式，LoRa擴頻技術以及傳統的(G)FSK調制方式，該lora模塊是一款高性能物聯網無線收發器，其特殊的LoRa擴頻調制方式可在一定程度上增加了通信距離。
SX1268模塊集成了低噪聲放大器(LNA)，LoRa調制下，最高接收靈敏度可達-148dBm，同時還集成了功率放大器(PA)，其發射功率最大可達+22dBm。SX1268芯片的配電系統具備了兩種方式，低壓差穩壓器(LDO)以及高效率降壓DC-DC轉換器，采用DC-DC配電方式的前提下，其接收電流最低可達4.2mA，真正意義上實現了低功耗。最后SX1268集成的數字接口通過SPI和外界進行數據交互。
圖1 SX1268內部框架圖（圖片來自SemtechSX1261-SX1268Product Datasheet）
通過上述可知，SX1268芯片具備遠距離以及低功耗等多種特點，可以廣泛應用到多種物聯網環境。如智能儀表、物流及供應鏈、智能建筑及家居、智慧城市、資產追蹤、城市路燈、醫療保健產品、智慧農業、停車場傳感器等常見物聯網應用場景。
lora模塊應用電路一
該lora模塊應用電路的特點：
(1)SX1268芯片采用32MHz無源晶振來提供時鐘；
(2)射頻電路部分分成發射電路和接收電路，通過射頻開關隔開；
(3)L7的連接作用使得SX1268可采取高效率降壓DC-DC轉換器的配電方式，接收電流更小。

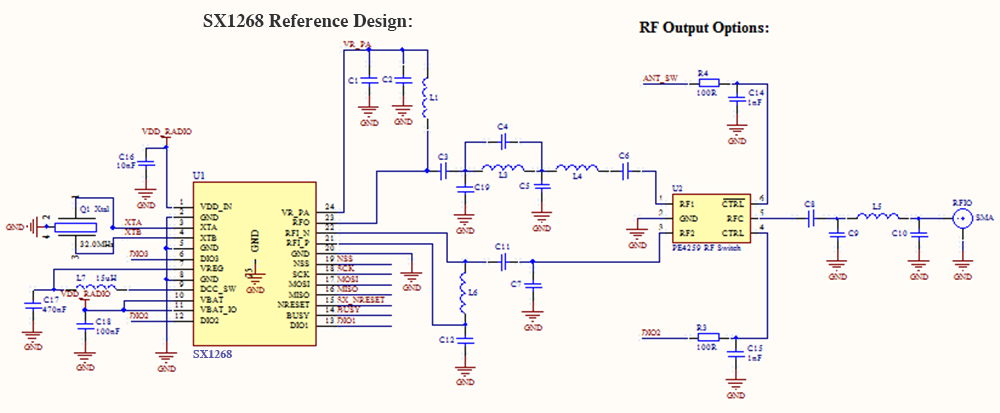

圖 2 SX1268基于XTAL及DC-DC的電路圖
lora模塊應用電路二
lora模塊應用電路的特點：

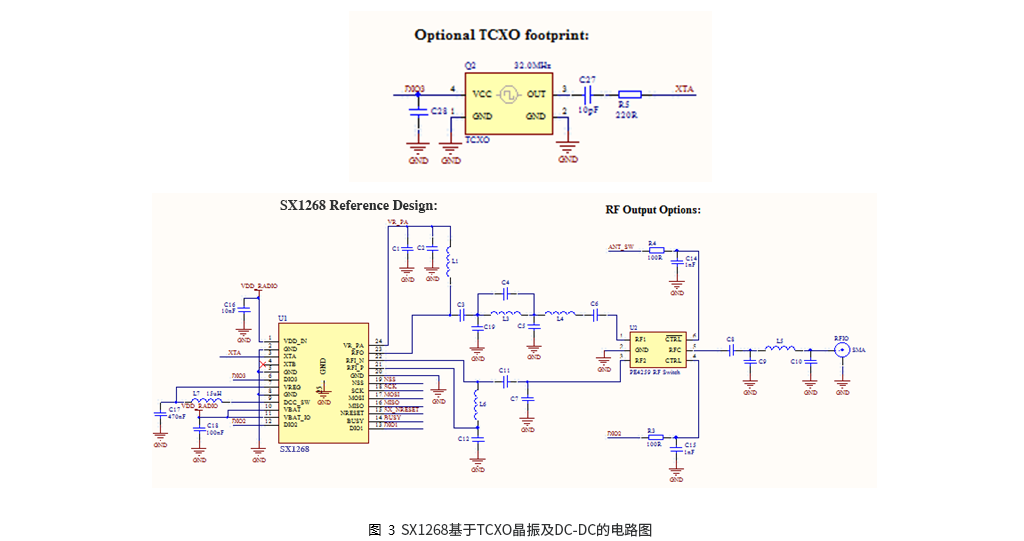

(1)SX1268芯片采用32MHzTCXO晶振來提供時鐘，頻率準確度高；
(2)射頻電路部分分成發射電路和接收電路，通過射頻開關隔開；
(3)L7的連接作用使得SX1268可采取高效率降壓DC-DC轉換器的配電方式，接收電流更小。
lora模塊應用電路三
lora模塊應用電路的特點：
(1)SX1268芯片采用32MHz無源晶振來提供時鐘；
(2)射頻電路部分分成發射電路和接收電路，通過射頻開關隔開；
(3)SX1268采取低壓差穩壓器(LDO)的配電方式，接收電流較大。

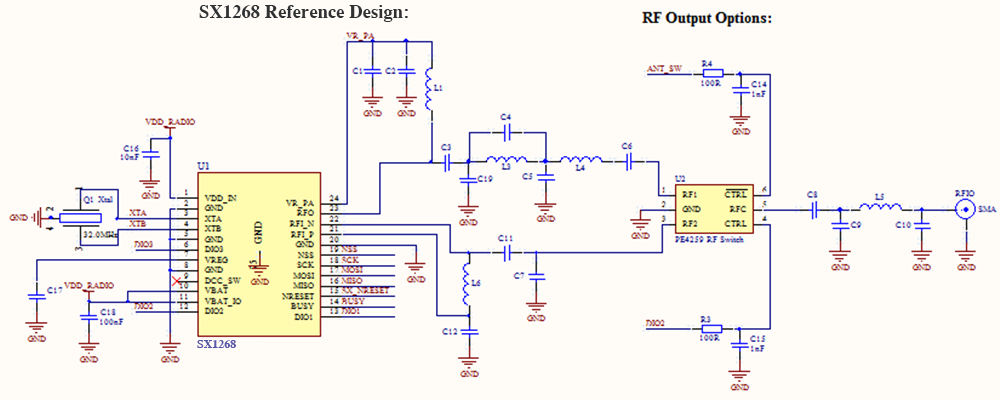

圖 4SX1268基于XTAL及LDO的電路圖

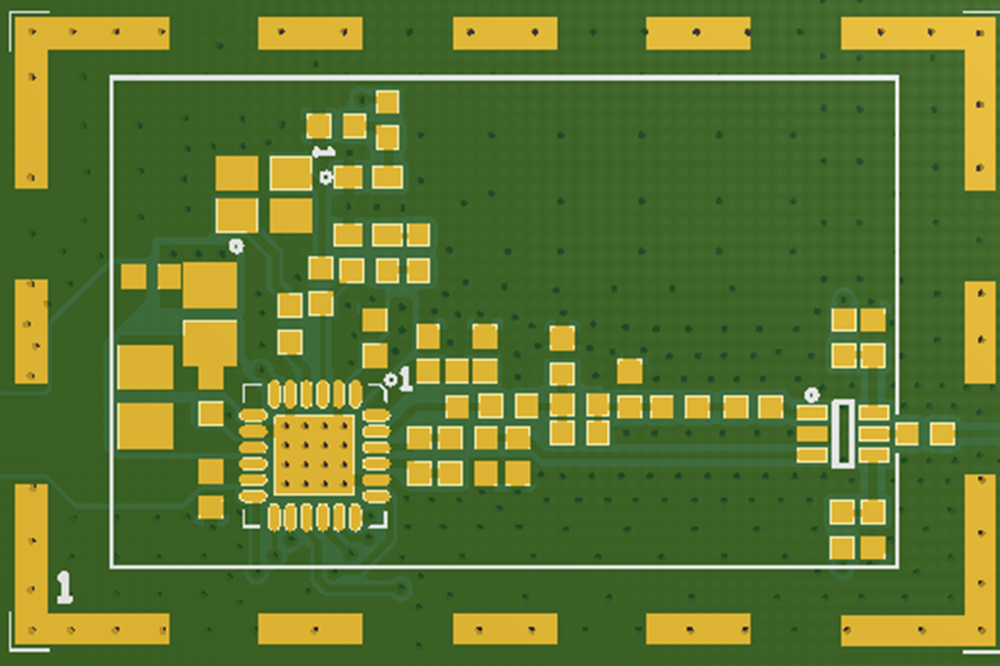

參考PCB布局如下圖，具備TCXO或XTAL選擇。
