E180-Z5812S系列zigbee模塊是成都億佰特基于TELINK國產TLSR8258芯片無線SOC設計生產的一款小體積、低功耗、高可靠性、工作在2.4GHz頻段的ZIGBEE3.0模塊，芯片自帶高達48Mhz的32位高性能MCU，發射功率最高可達到12dBm，其最低周期休眠電流2uA。該zigbee3.0模組串口輸入輸出幀有4種操作模式：HEX指令模式（配置模式），萬能模式，透?jìng)髂Ｊ剑?/span>AT指令模式。
Zigbee3.0模塊出廠默認為HEX指令模式（配置模式），HEX指令模式下只能輸入輸出HEX指令格式的數據幀。
HEX指令格式為“幀頭+幀長+幀載荷”的固定模式，指令幀長度可變，指令輸入不受指令粘包影響，且輸入指令有超時保護機制，有效解決指令斷包問題。每條輸入指令都有對應的指令反饋用于確認模組是否正常工作以及是否正確執行指令。
HEX指令模式為全雙工模式，模組狀態變化或收到數據均通過UART_TX口實時輸出對應的HEX指令。
HEX的格式與解析詳見文檔《億佰特ZigBee3.0模組HEX命令標準規范》，本文檔重點強調E180-ZG120系列zigbee模塊在HEX指令模式下的特性。
HEX指令格式：
幀頭：十六進制的固定字節0x55
幀長：1 字節長度，取值范圍 3~255（十六進制為 0x03~0xFF）
幀載荷：幀載荷包含命令類型，命令碼，命令數據和XOR 校驗，長度由幀長決定。
命令類型：根據命令的模式和工作機制，進行分類。
命令碼：命令對應的編碼，長度1 字節，每條命令都有唯一的命令編碼。
命令數據：該命令執行的附帶參數，最小0 字節，最大 252 字節。
XOR 校驗：整個命令載荷（命令類型，命令編碼，命令數據）的 XOR8 校驗和。
HEX指令根據輸入輸出方式，可分 3 大類:
輸入命令：上位機輸入模組的命令，可用于配置模組或無線發送。輸入命令的命令類型小于0x0F。
反饋命令：模組收到并執行上位機命令后，反饋執行結果給上位機。反饋命令的命令類型和命令碼與輸入命令相同。
異步命令：模組運行過程中主動發給上位機的命令，該命令對應ZigBee技術應用中的異步事件。異步命令的命令類型大于0x80。
HEX指令又可以進一步細分以下 7 種:
輸入命令（含反饋命令）
本地配置命令：命令類型 0x00，用于模組的本地設置。
網絡管理命令：命令類型 0x01，用于組網時對其它模組進行網絡層的管理。
ZCL發送命令：命令類型0x02，用于模組對其它模組或第三方設備的控制，符合ZCL規范。
異步命令：
系統通知命令：命令類型 0x80，模組狀態變化通知。
網絡管理返回命令：命令類型 0x81，其它模組或設備收到網關管理命令返回消息。
ZCL接收命令：命令類型 0x82，模組收到其它模組或設備的ZCL層消息或返回消息。
發送確認：命令類型 0x8F，用于診斷網絡管理命令和ZCL發送命令的發送是否異常。

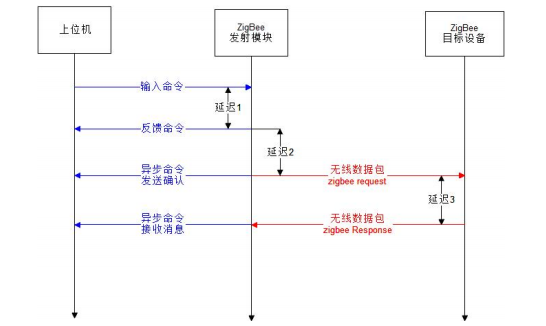

注意事項：“發送確認”命令的（上位機）向模組輸入網絡管理命令和ZCL發送命令并收到對應的反饋命令，命令并未立即轉化為無線信號發送出去，而是在避讓同網絡中其它設備后再以250kbps的速率向空氣中發射信號，“發送確認”命令即為無線信號的發送結果。在模組上發送確認只有兩種狀態：0x00 = 發送成功，其它值 = 發送失敗。網絡管理命令的最終正確性根據收到的對應網絡管理返回命令來判斷；ZCL發送命令的最終正確性也根據收到的對應的ZCL接收命令來判斷。發送確認可以用于提前結束等待返回消息，以及可用于診斷異常的其它模組或設備，放在將有限的網絡資源浪費在無意義的設備節點上。
zigbee模組在如果以廣播的方式發送網絡管理命令和ZCL 發送命令時，由于受廣播洪泛（flooding）的影響，發送確認會在反饋命令的1秒后才觸發。因此使用該zigbee3.0模組進行廣播或組播時建議發送間隔周期大于1秒。
EBYTE全系列Zigbee產品使用統一的HEX指令，但由于芯片方案和軟件配置差異，導致實際支持的HEX指令配置有所差異，zigbee3.0模塊產品支持HEX指令目錄，HEX指令格式與內容參考《億佰特ZigBee3.0模組HEX命令標準規范》
·E180-Z5812支持ADC，使用“讀取本地屬性”命令，對屬性0x0100和0x0101進行讀取，這兩個屬性分別為ADC1和ADC2的ADC值，也可以通過ZCL命令遠程訪問ADC，讀取簇0xFC08下的屬性0x0100和0x0101（需使用廠商碼0x2000）。
