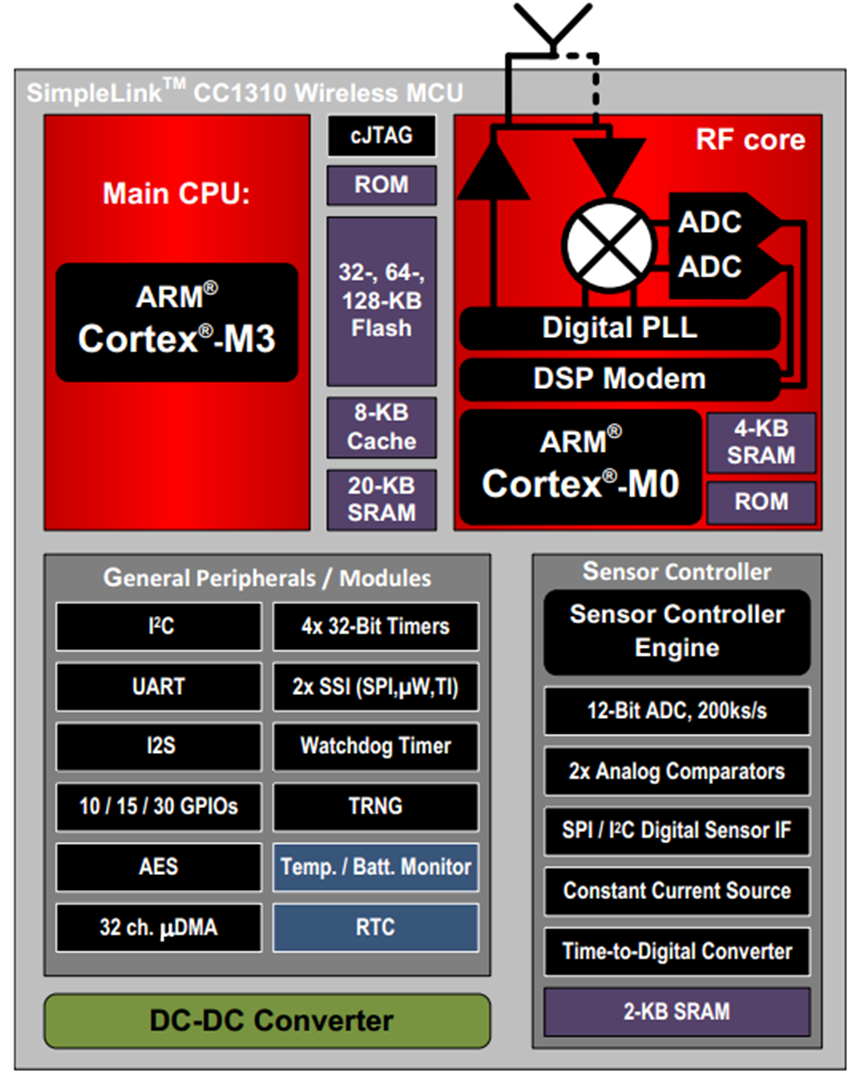

CC1310芯片內部結合了超低功耗RF無線射頻收發器和超強48MHz Cortex?-M33微控制器，使用ARM? Cortex?-M0專業無線控制器來處理ROM或RAM中存儲的低層RF無線射頻協議命令，確保了超低功耗和靈活度。時鐘速率可以到達48MHz（外部使用24M晶振），具有32KB、64KB和128KB三種可選編程閃存，8KB靜態隨緩存SPRM，具有30個GPIO的7mm x 7mm RGZ VQFN48封裝、15個GPIO的5mm x5 mm RHB VQFN32封裝、10個GPIO的4mm x 4mm RSM VQFN32封裝可以選擇。1.8V—3.8V的寬電源電壓范圍，發射電流：13.4mA，接收電流5.4mA，低至0.7uA的待機電流，非常適合于低功耗的應用場景，遠距離模式下靈敏度可以到-124dBm，50Kbps時靈敏度也可以到-110dBm(低于1GHz)，915MHz頻段內，輸出功率也可以到14dBm。相比于同類型的433MHz、470MHz、868MHz來說，915MHz傳輸速率有一定的優勢。

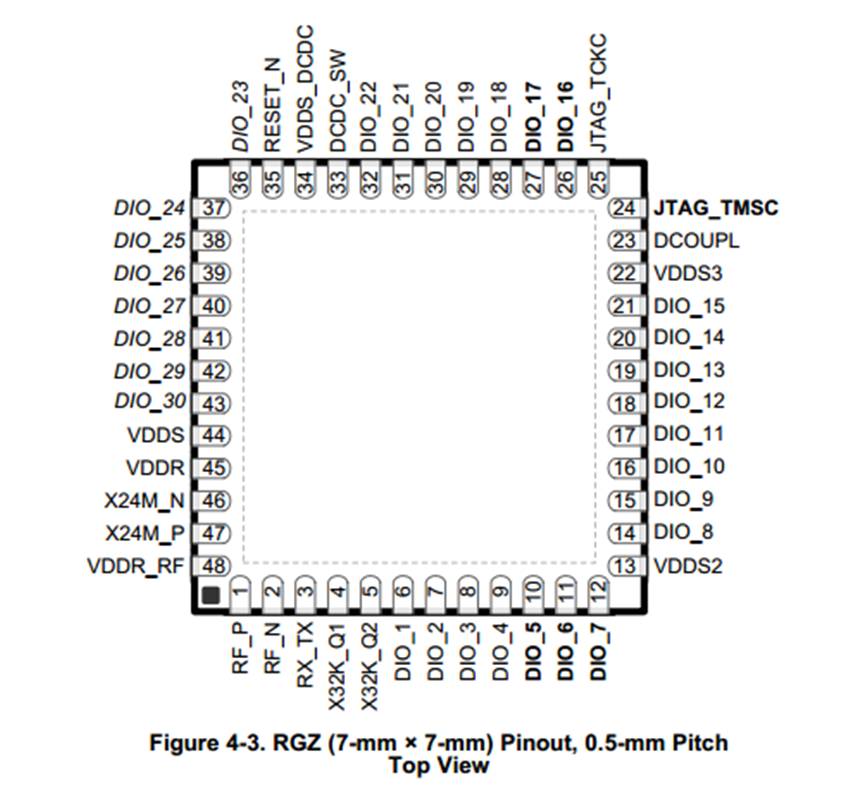

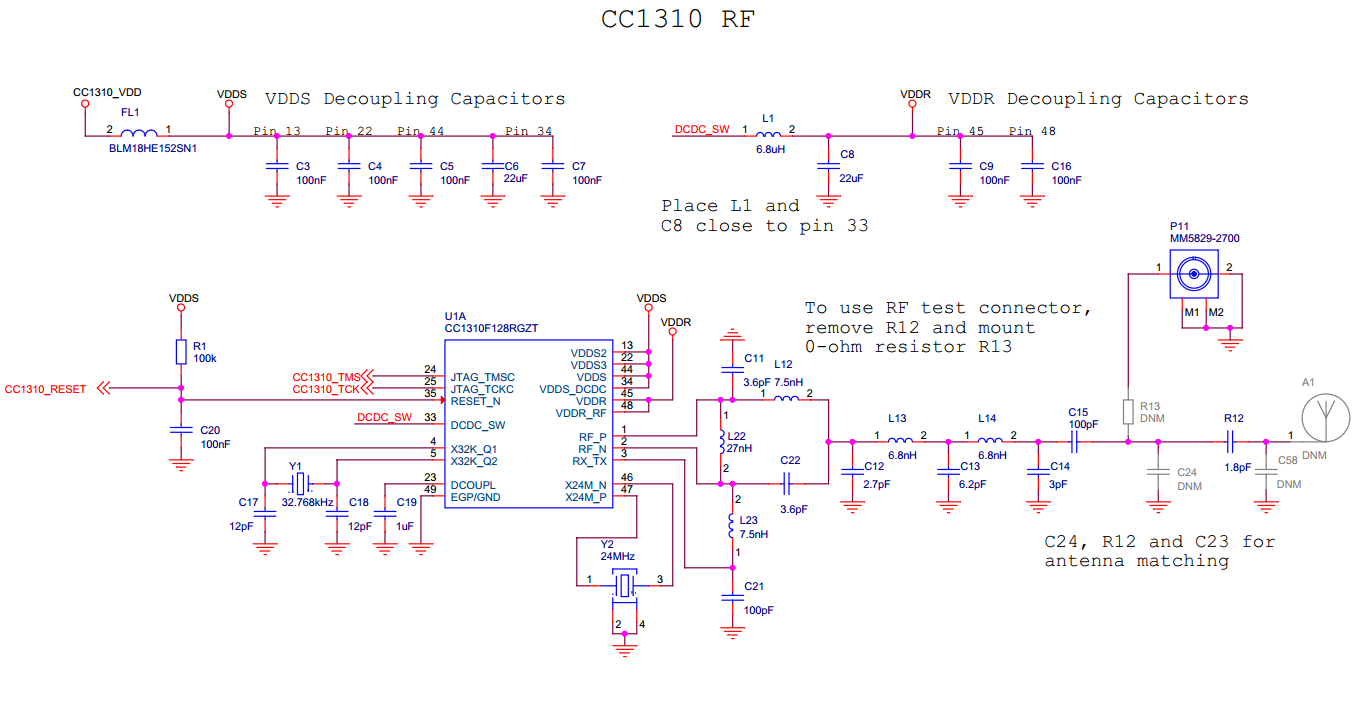

CC1310硬件電路設計與大部分TI德州儀器的CCxx芯片系列一樣，都在片上內部集成了DC-DC轉換器，通過引腳設計可以看出，設計到電源的腳就有多達7個，其中VDDR與VDDR_RF是由內部DCDC-SW來供應電源。而內部DC-DC的電源是由VDDS_DCDC來供應的。另外的VDDS用來給主芯片以及23-30腳的GPIO口供電，VDDS2與VDDS3分別給1—11腳GPIO、12—22腳GPIO、JTAG_TCKC及JTAG_TMSC提供獨立供電。關于電源電路部分需要嚴格按照官方參考電路來，每個電源接口都應添加去耦電容并盡量靠近元件接口。
CC1310芯片內片外各設計了兩個晶振，外部提供的24MHz晶振，通過內部振蕩器倍頻為48MHz，作為主時鐘源；外部的32.768kHz晶振，用于低功耗情況下使用，除了外部晶振可以提供時鐘源外，內部高速的RC振蕩器也可產生48MHz，作為CPU的子系統時鐘源;內部低速RC振蕩器產生32kHz可以用作低功耗晶振，如果對晶振精度要求比較高，建議選擇外部晶振。

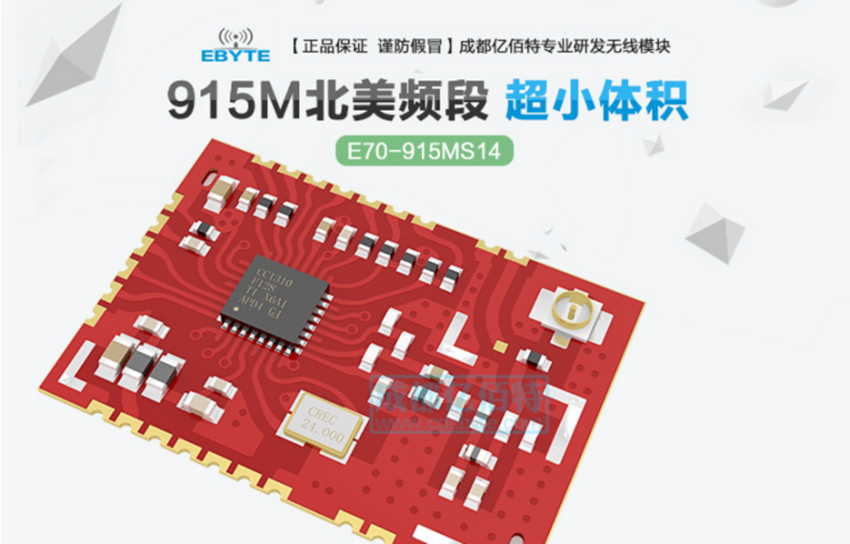

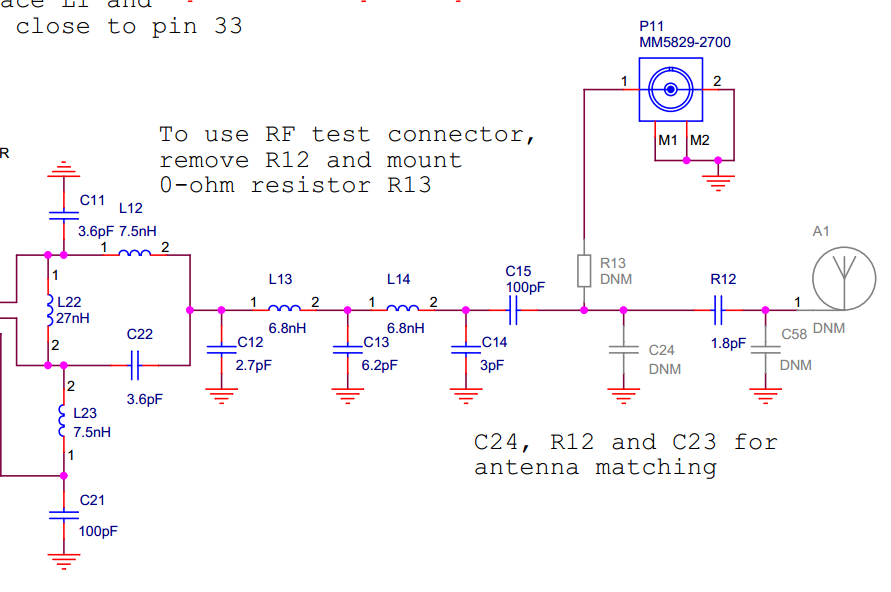

CC1310芯片與其他CC26xx和CC13xx一樣，使用的是JTAG接口方式，利用XDS100V3給芯片進行相關程序下載和仿真。射頻部分使用巴倫的方式將收發雙端轉為單端，再通過一組5階濾波器到隔直電容，由于不同的頻率所對應的濾波器和巴倫匹配值都是不同的，針對不同的頻率需要參考不同的推薦電路進行設計。915MHz天線可以使用IPEX接口、SMA接口、PCB以及陶瓷天線等類型，如果傳輸距離不是太遠，可以使用陶瓷或者PCB天線，這樣做的好處就是可以大大縮小產品的體積，但是需要提前考慮，915MHz的陶瓷和PCB天線國內比較少，設計上會費時費力一些。也可以使用IPEX或者SMA，IPEX為貼片型，主要應用在布局比較緊湊的設計中，可以使用IPEX外接PCB板載天線，也可以使用IPEX轉接線再轉接天線。SMA是普遍外接天線的接口方式。相對前幾者來說要便捷的多。上圖為成都億佰特科技有限公司推出的一款針對CC1310芯片的915MHz無線模塊產品E70-915MS14，內部提供了串口程序，便于用戶直接通信使用，避免了編寫底層程序的煩惱，同樣為了用戶便利，也支持二次開發。除了該無線模塊產品，針對不同頻率不同芯片封裝還推出了E70，E71系列產品。極大的滿足了用戶對于CC1310的體驗。
低功耗無線系統
無人機領域
家庭和樓宇自動化
電子貨架標簽
遠距離傳感器應用
智能電網和自動抄表
安全系統和無線報警
無線醫療保健應用
穿戴式和手持式儀器
