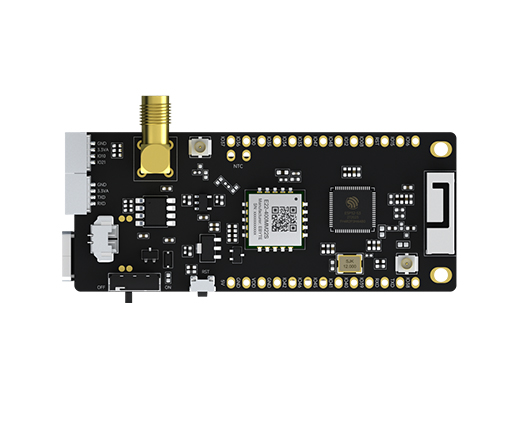

EoRa PI開發板是基于ESP32-S3FH4R2芯片和億佰特LoRa模塊而研發的兩款開發板EoRa-S3-400TB、EoRa-S3-900TB，開發板上集成了Type-C接口、E22-400MM22S和E22-900MM22S小體積LoRa模塊、0.96寸OLED顯示屏、SD卡插槽、鋰電池充電電路及其電源電路。
ESP32-S3是一款低功耗的MCU系統級芯片(SoC)，支持2.4GHz頻段Wi-Fi協議和低功耗藍牙協議(Bluetooth?LE)無線通信。
ESP32芯片集成了高性能的Xtensa?32位LX7雙核處理器、超低功耗協處理器、Wi-Fi基帶、藍牙基帶、RF模塊以及外設，最高主頻可達240MHz，內置384 KB ROM、512 KB SRAM、16 KB RTC SRAM。ESP32-S3FH4R2封裝內還額外集成了4 MB FLASH和2 MB PSRAM。
Xtensa? 32位LX7雙核處理器，主頻高達240MHz，封裝內還額外集成了4 MB FLASH 和 2 MB PSRAM；
同時支持Wi-Fi協議和低功耗藍牙協議通信，WIFI模塊最大輸出功率為+21dBm，BLE藍牙模塊最大輸出功率為+20dBm，共用一根天線；
Wi-Fi：支持IEEE 802.11b/g/n協議，支持20MHz和40MHz頻寬,支持1T1R模式，數據速率高達150Mbps；
Wi-Fi：支持基礎結構型網絡(Infrastructure ?BSS) Station模式、SoftAP模式和Station+SoftAP模式；
Wi-Fi：支持802.11 mc FTM，可提供高精度的室內定位服務；
Bluetooth LE：支持125Kbps、500Kbps、1Mbps、2Mbps速率；
Bluetooth LE：支持 ?Bluetooth ?5、Bluetooth ?mesh；
E22-400MM22S：采用 SX1268 芯片，支持工作頻率410~493MHz，最大輸出功率+22dBm；
E22-900MM22S：采用 SX1262 芯片，支持工作頻率850~930MHz，最大輸出功率+22dBm；
支持0.96寸OLED顯示屏；
支持電池充電，設計額定充電電流500mA；
Tpye-C接口，采用USB 2.0協議。
1、硬件上集成了 ESP32-S3 及外圍電路、E22-400MM22S超小體積LoRa模塊及外圍電路、電源電路、鋰電池充電電路和電源電壓檢測電路、OLED顯示屏及外圍電路、TF card 插槽及外圍電路、復位按鍵電路和 BOOT 按鍵電路等。

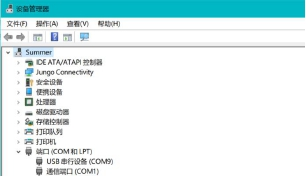

2、ESP32-S3芯片支持USB 2.0接口協議，將 USB 2.0 接口連接到電腦 USB 即可自動開始安裝驅動程序，安裝完成后會出現一個USB 串行設備（COM9）,可用于程序下載。
3、GPIO43、GPIO44被作為UART接口，用于日志的輸出或者串口間通訊，如果需要電腦查看UART打印日志需要TTL轉USB工具。
智能家居以及工業自動化；
醫療保?。?/span>
智慧農業、服務機器人；
通用低功耗IoT傳感器集線器、通用低功耗IoT數據記錄器；
音頻設備、攝像頭視頻流傳輸；
USB設備、消費電子產品；
語音識別、圖像識別；
Wi-Fi協議+ 藍牙協議網卡；
觸摸和接近感應。
