E22-T系列LORA模塊是億佰特基于SX1268芯片和SX1262芯片以及新一代lora擴頻技術研發生產的UART無線串口模塊，該UART串口系列LoRa模塊工作頻段有170M、230M、400M、900M等常見工作頻段，發射功率有20dBm、22dBm、27dBm、30dBm、33dBm、37dBm等無線模塊常見發射功率，發射功率越大通信距離越遠，該lora串口模塊采用UART串口通信接口、USB接口、小體積、遠距離、低功耗、支持空中喚醒、RSSI信號強度指示、自動中繼組網、無線遠程配置、載波監聽、定點傳輸、透明傳輸?shù)韧ㄐ殴δ芴攸c(diǎn)。前文介紹了E22-T系列LoRa模塊使用配置工具測試快速測試教程和E22-T系列l(wèi)ora模塊和E90系列l(wèi)ora網關電臺之間透?jìng)魍ㄓ崪y(cè)試教程，本文將詳細介紹該系列LORA模塊WOR模式配置使用教程。
兩個模塊A,B，將A設置為WOR發送方，B設置為WOR接收方，進行透?jìng)魍ㄐ牛?/span>
（1）工作模式設置為模式2(M1=1,M0=0)；
(2) 通過指令配置，請注意：只支持9600波特率，8N1校驗位；
(3)設置A為透?jìng)鳎?/span>WOR發送方，WOR周期為：2000ms：

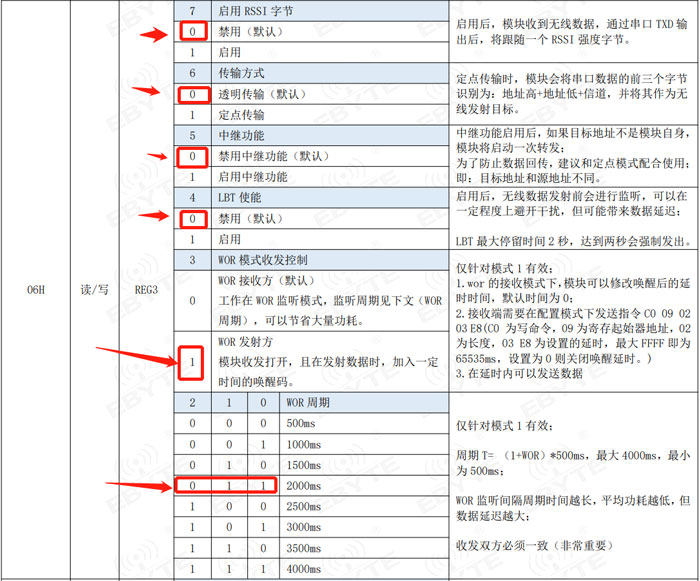

06H寄存器：00001011，把二進制轉為十六進制：0B

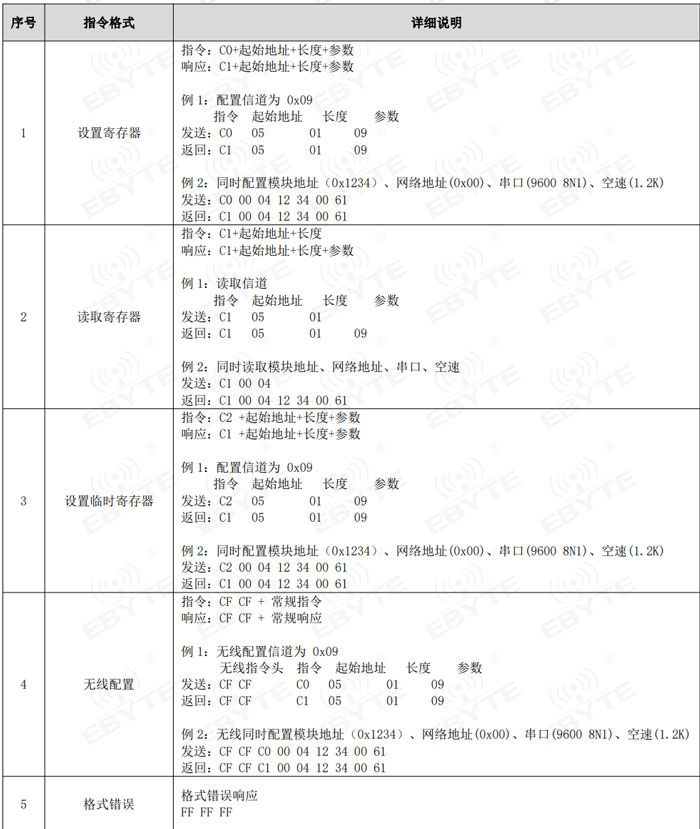

具體指令為(請注意用英文字符)：C0 06 01 0B，發送后需要看到正確回復，然后重新上電；
（1）工作模式設置為模式2(M1=1,M0=0)；
(2) 通過指令配置，請注意：只支持9600波特率，8N1校驗位；
(3)設置B為透?jìng)鳎?/span>WOR接收方，周期為：2000ms，

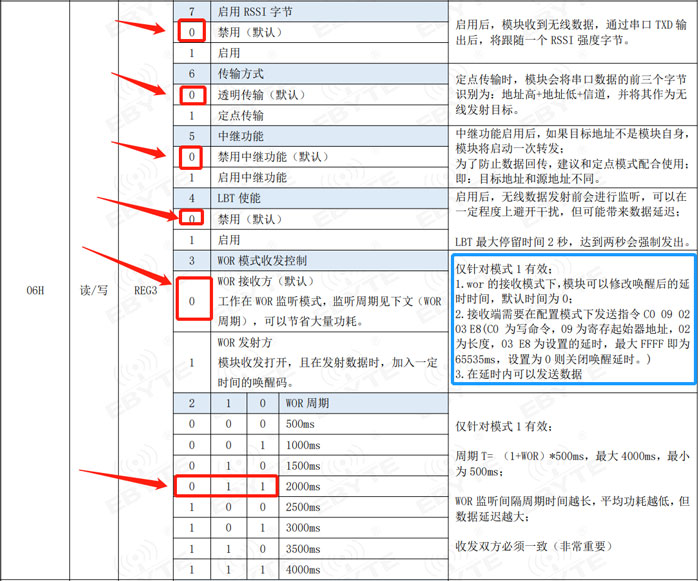

06H寄存器：0000011，把二進制轉為十六進制：03
具體指令：C0 06 01 03

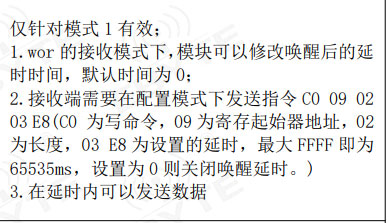

（4）設置B 喚醒延時時間為3000ms（喚醒延時是讓接收方喚醒后可以自己發送數據的時間窗口時間，發送數據需要在喚醒后的這個時間窗口內發送，否則沒有數據的接收和發送，模組自動等待這個窗口時間后就進入下一個休眠周期，窗口時間隨最后一個數據的發送和接收順延）：
具體指令：C0 09 02 0B B8, 發送后需要看到正確回復，然后重新上電；
3、將模塊A和B設置為工作模式1 WOR模式（M1=0,M0=1），用XCOM等通信測試工具測試通信。
（此次測試除設置的參數外，其余都是采用默認參數，透?jìng)鞯那疤岢?/span>WOR設置不同和廣播和監聽不同外，其余參數需要保證發送和接收方雙方參數一致）
