E78-900LN22S(6601)系列產品是億佰特設計生產的標準LoraWan節點模塊，工作頻段EU850~925MHZ，支持US915/AU915/AS923/KR920標準，支持CLASS –A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式，同時，該LoraWan模塊具備多種低功耗模式，外部通信接口采用標準UART串口通信，用戶通過AT指令簡單配置即可接入標準LoraWan網絡中，是當下物聯網應用的絕佳選擇。該LoraWan模塊代碼demo開放，二次開發可前往官網自行下載。
這里以型號為E78-915LN22S(6601)的LoRaWAN模組節點為例子，演示組播配置如下所示：
1、切換地區
AT+REGIONCFG=US915
2、重啟設備
AT+IREBOOT=1
3、分頻設置，根據服務器上創建的頻段不同，這里的掩碼不同。
頻組掩碼計算為2^n(2的n次方) ，舉例，假如是CN470地區文件 ：
選擇470_0 則頻組掩碼為2^0=1 設置掩碼參數為AT+CFREQBANDMASK=0001
選擇470_3 則頻組掩碼為2^3=8 設置掩碼參數為AT+CFREQBANDMASK=0010
選擇470_10 則頻組掩碼為2^10=1024 設置掩碼參數為AT+CFREQBANDMASK=0400
這里我們設置：
AT+CFREQBANDMASK=0080
AT+CJOINMODE=0
以上是配置節點頻段相關的參數，是為確認LoraWAN節點與LoRaWAN網關、服務器處于同一地區文件、同一頻段
以下AT指令是設置節點的入網參數、方式：
5 ?AT+CAPPKEY=DACFEBCADC8614F805FC9A3706757D43 //節點 AppKey ?所有節點可以一樣
6 ?AT+CAPPEUI=7538904770360713 //節點 AppEUI 所有節點可以一樣
7 ?AT+CDEVEUI=7688485549514851 //節點 DevEUI
8 ?AT+CCLASS=2 ? ? //設備類型 ? ?組播必須是class c
9 ?AT+CAPPPORT=40 ?//端口 根據用戶需求調整
10 ?AT+CCONFIRM=0 ? //設置上行傳輸類型
11 ?AT+CULDLMODE=2 ?//設置上下行同異頻
12 ?AT+CWORKMODE=2 ?//設置工作模式
13 ?AT+CADDMUTICAST=014f58fb,ebaa23f7b6ad59c6c8cbf4c8a210e2ce,0fb777b6a309accf9b2fd8897110d a35,0,0 ?//設置組播 ?所有節點必須一樣
14 ?AT+CADR=0 ? ? ? ? ? //關閉ADR
15 ?AT+CDATARATE=1 ? ? ?//設置通信速率 ? ?如果只是接收數據可以不入網即可進行數據接收
16 ?AT+CJOIN=1,0,7,1 ? ?//入網
17 ?AT+DTRX=0,1,10,313233343536373839 //上傳數據
18
19 ?// ChirpStack REST API 授權碼
20 ?Bearer
eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJhdWQiOiJjaGlycHN0YWNrIiwiaXNzIjoiY2hpcnBzdGFjay IsInN1YiI6IjUwZjRjOGU3LTQ2YTAtNDllYi1hOTE5LThkN2FiMjM4NGZiZiIsInR5cCI6ImtleSJ9 .89wpOVrZ abAL5alZrNLmHSMCXXmJrSexKqPWCcHcuw0

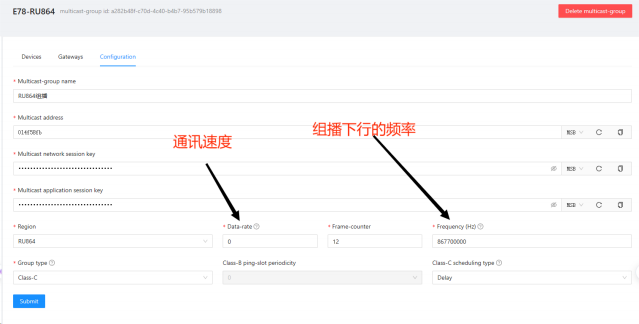

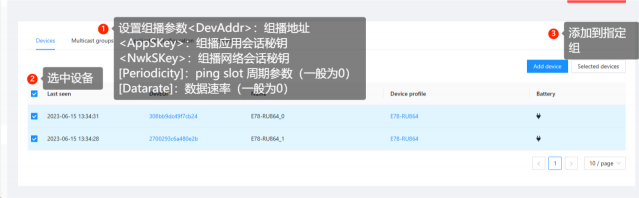

添加組播配置及設備到一個組中去，如下圖所示：
此外還需要將LoRaWAN網關加入到組中去方法與上邊大同小異，如下圖所示：
在LoRaWAN中，組播幀的頻率和數據速率的確認是由網絡服務器（Network Server）進行配置和控制的。網絡服務器負責管理整個LoRaWAN網絡的參數和通信行為。
確認組播幀的頻率和數據速率時，通常需要考慮以下因素：
1. 區域參數規范：LoRaWAN區域參數規范定義了每個區域可用的頻率和數據速率范圍。根據所在的區域，網絡服務器會配置支持的頻率和數據速率。
2. 組播組配置：組播組是在網絡服務器中創建和配置的，每個組播組可以具有不同的參數設置，包括頻率和數據速率。網絡服務器會為每個組播組指定適當?shù)念l率和數據速率。
3. 設備配置：設備在加入組播組時，會收到來自網絡服務器的組播組配置信息，其中包括頻率和數據速率。設備根據配置信息進行設置，并在組播通信中使用指定的頻率和數據速率。
因此，確認組播幀的頻率和數據速率是通過網絡服務器配置組播組的參數，設備在加入組播組時接收和應用這些參數來實現的。需要注意的是，確保設備和網絡服務器之間的配置一致非常重要，以確保組播幀在正確的頻率和數據速率下進行傳輸。同時，還應遵守LoRaWAN區域參數規范中對頻率和數據速率的限制和規定。
在本地服務器中已經驗證的兩組組播參數
地區 | data-rate | 頻率 |
US915 | 8 | 923300000 |
RU864 | 0 | 869100000 |
