前文我們介紹了什么是profinet協議。當需要在profinet總線中添加新的profinet從站設備（例如遠程IO模塊、網關設備、驅動器設備等），我們首先需要獲取到從站設備的GSD文件，然后將其導入到profinet主站編程軟件（例如STEP 7-MicroWIN SMART（v2.4及以上版本支持）、TIA Portal、codesys等）就可以將對應從站設備組態到profinet網絡中。并且可以通過profinet總線訪問從站設備的相關資源。那么GSD文件是什么，GSD文件包含了從站的那些信息？
GSD文件即通用站描述文件（General Station Description），是對profinet現場總線設備有關數據傳輸與工程應用的格式化技術描述文件，主要包含以下信息：
- 通信參數，通信能力
- 設備結構（對于與通信相關的情況：模塊、子模塊）
- 目錄信息（設備說明，... )
- 循環數據和提升參數的結構
- 診斷信息的定義（僅限報警）
- 工程信息（圖標、圖片、文字、價值）
- 訂單編號（用于選擇和訂單處理）
但不包含：
- 復雜的用戶界面（圖形、圖表、向?qū)В?/span>
- 依賴關系（例如，IO數據之間的依賴關系）
- 復雜的插槽規則
- 應用診斷
- 設備特定業務邏輯
- 機械數據、連接圖

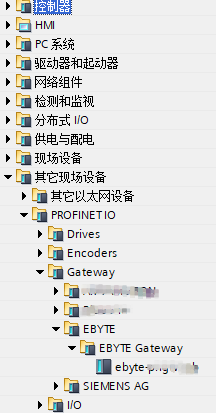

GSD文件及其描述的信息是主站獲取從站設備profinet通訊相關信息的唯一來源，因此，GSD文件在編程軟件中安裝一次。之后，現場設備例如從工程工具的產品目錄中配置。

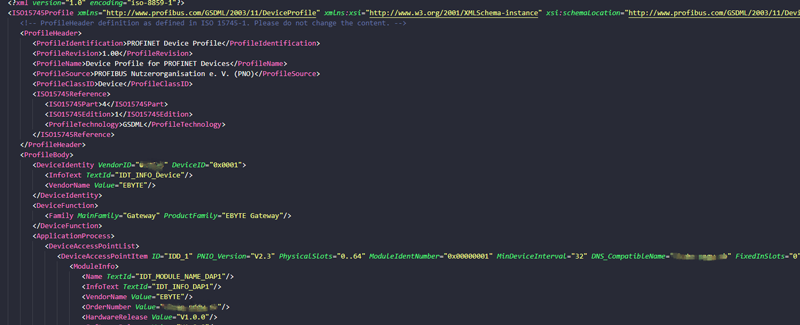

GSD文件是一個XML文件，可以使用標準工具創建和處理它。GSDML是GSD文件的描述性語言，它定義了多層的設備屬性，因此非常適合于改進現場設備的層次說明。下圖顯示了一個簡單的GSD文件的現場設備識別的一般部分。

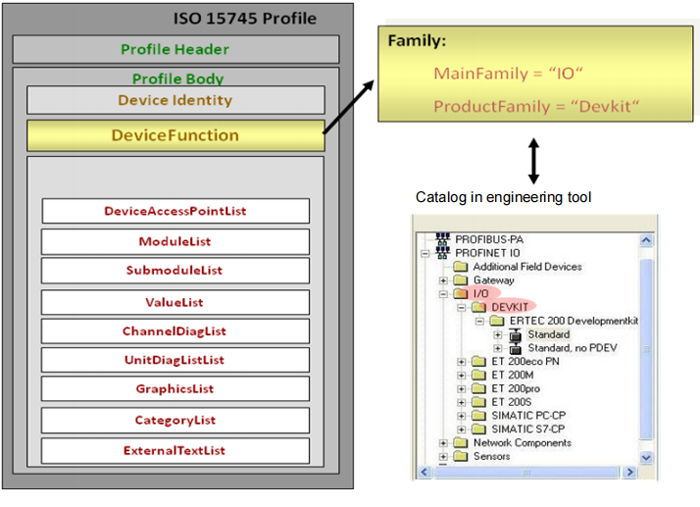

- Profile Header：一般配置文件信息，如配置文件名稱、配置文件版本、配置文件的發布者，都存儲在配置文件頭中
- Profile Body：實際的現場設備數據位于外形主體中。它包含用于明確識別的信息，指示設備所屬的產品族，并描述現場設備的所有通信屬性。根據設備的功能和結構，GSD文件的這個主要部分可以非常廣泛，因為它包含以下信息：
Communication capabilitie-通信能力
Configuratio-配置信息
Parametrisation-參數化
Illustratio-說明
Diagnosis-診斷信息
references to graphics and text-對圖形和文本的引用
一般的，GSD文件對于profinet設備比較基本描述包括：
Conformance Classes(一致性類)：class A、class B、class C；
Application Classes(應用程序類)：class 1（RT）、class 2(IRT)、class 3(IRT)；
PhysicalSlots：可用槽與子槽；
DeviceAccessPointList:設備接入點信息；
ModuleList：模塊模型的定義，包括IO數據長度與數據類型、槽規則等；
RecordDataList：模塊的參數化配置（可選的）；
SubmoduleList：子模塊模型的定義，包括IO數據長度與數據類型、子槽規則等。
