因?yàn)槠颍覀儗ode-RED聯動云平臺物模型實現電表數據上報教程分為了三段，前文撰寫的《Node-RED聯動ONENET云平臺物模型的應用教程》、《阿里云物模型的應用教程》兩篇文章中介紹了什么是物模型、ONENET物模型的使用以及阿里云物模型的使用教程。本文將重點介紹Node-RED聯動云平臺物模型實現電表數據上報過程的案例教程，
《Node-RED實現電表數據上云》一文中使用Node-RED通過“MQTT節點”并利用“自定義topic”將透明報文數據傳輸至服務器實現了電表數據上云，通過自定義topic的方式連接服務器，無法使用平臺的其他開發工具，通過前面對阿里云與中移物聯網的物聯網平臺的物模型進行報文分析，接下來就手把手教大家使用物模型連接DDSU電表；

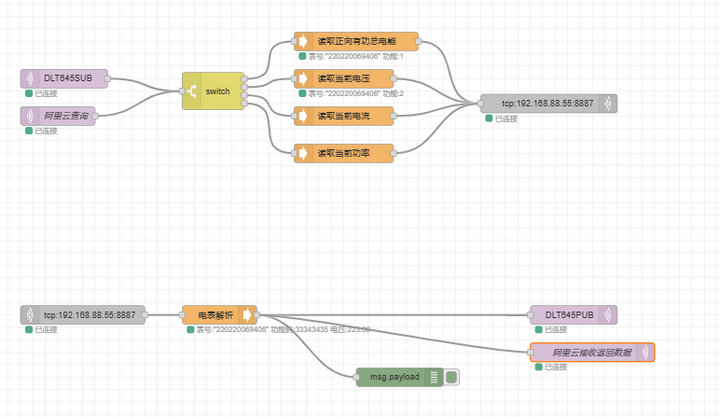

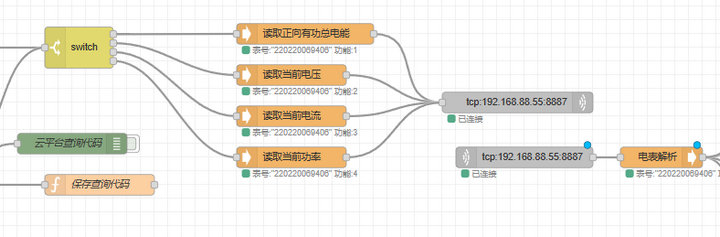

下圖為《Node-RED實現電表數據上云》的系統框架，接下來就在此基礎上添加JSON報文解析和報文組合就可以實現物模型控制；
按照“阿里云物模型使用”提供方法在定義“正向有功總功率”“當前電壓”“當前電流”“當前功率”“查詢代碼”五條屬性（查詢代碼采用枚舉，其余需要使用浮點值），之后就是在“阿里云查詢”節點后添加兩個函數節點，分別用于提取平臺查詢代碼和查詢代碼保存（后續上報時需要用到）；
函數（提取查詢代碼）1：
msg.payload = msg.payload.params.Query_code;
return msg;
函數（保存查詢代碼）2：
var QueryCode=0;
flow.set("QueryCode", msg.payload);
return QueryCode;
以上步驟就可以完成阿里云平臺下發的配置指令解析，隨后和之前一樣，通過查詢碼，查詢電表數據；

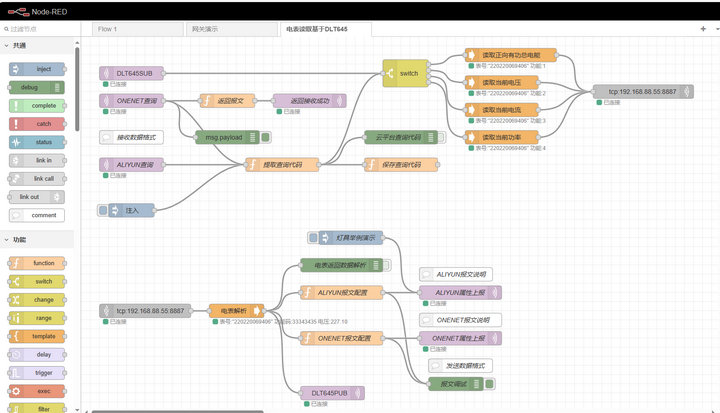

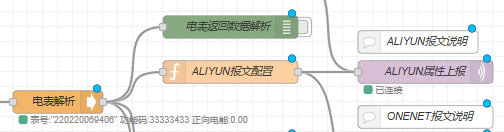

帶“電表解析”完成后，增加函數節點，組合JSON報文；
函數（ALIYUN報文配置）3：
var cache={"id":"123","version":"1.0","params":{},"method":"thing.event.property.post"};
cache.id = String(Date.parse(new Date())/1000); //將id數據用時間戳替換
var QueryCode=flow.get('QueryCode') || 0;
switch (QueryCode){
case 1:
cache.params.P = parseFloat(msg.payload);
break;
case 2:
cache.params.V = parseFloat(msg.payload);
break;
case 3:
cache.params.I = parseFloat(msg.payload);
break;
case 4:
cache.params.p = parseFloat(msg.payload);
break;
}
msg.payload=cache;
return msg;
調整“阿里云查詢”“阿里云上報”的地址：

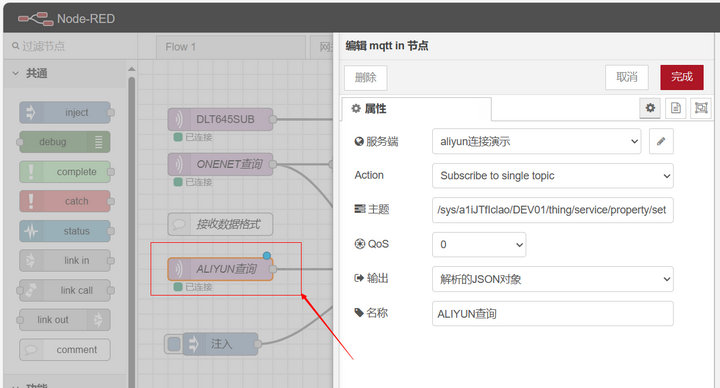

阿里云查詢（屬性設置）：/sys/a1iJTfIclao/DEV01/thing/service/property/set

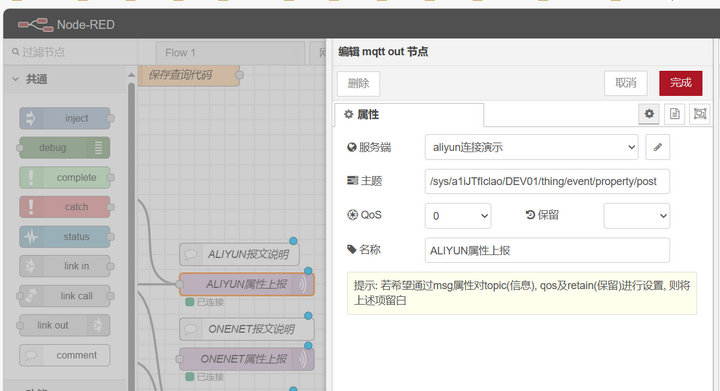

阿里云上報（屬性上報）：/sys/a1iJTfIclao/DEV01/thing/event/property/post

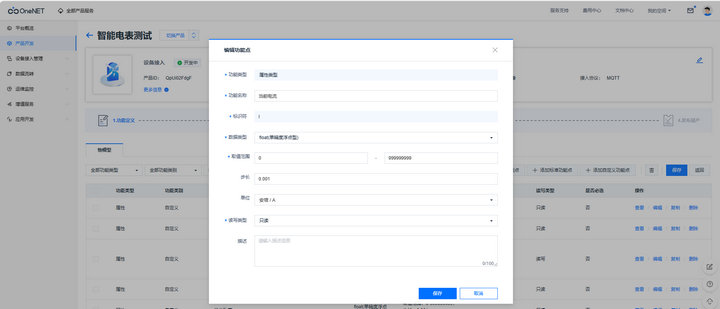

和阿里云一樣的方法定義五個屬性，分別為“正向有功總電能”“當前電壓”“當前電流”“當前功率”“查詢代碼”

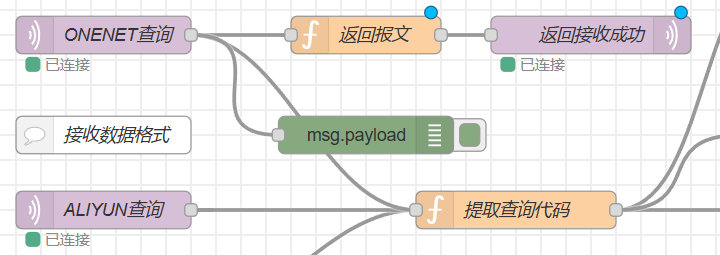

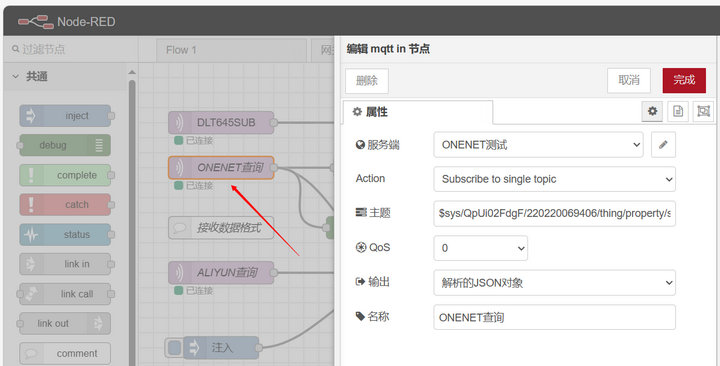

添加“mqtt in”節點、“函數”（返回報文）、“mqtt out”節點；
函數（返回報文），需要id一致：
var msg_cache = {"id":"1","code":200,"msg":"success"};
msg_cache.id=msg.payload.id;
msg.payload=msg_cache;
return msg;
解析過程與阿里云同步，調整函數（ONENET報文配置）：
var cache={"id":"123","version":"1.0","params":{}};
cache.id = String(Date.parse(new Date())/1000);//將id數據用時間戳替換
var QueryCode=flow.get('QueryCode') || 0;
switch (QueryCode){
case 1:
cache.params.P={};
cache.params.P.value = parseFloat(msg.payload);
cache.params.P.time = Date.parse(new Date());//上傳時間錯
break;
case 2:
cache.params.V={};
cache.params.V.value = parseFloat(msg.payload);
cache.params.V.time = Date.parse(new Date());
break;
case 3:
cache.params.I={};
cache.params.V.value = parseFloat(msg.payload);
cache.params.I.time = Date.parse(new Date());
break;
case 4:
cache.params.p={};
cache.params.V.value = parseFloat(msg.payload);
cache.params.p.time = Date.parse(new Date());
break;
}
msg.payload=cache;
return msg;
ONENET查詢（屬性設置）：$sys/QpUi02FdgF/220220069406/thing/property/set

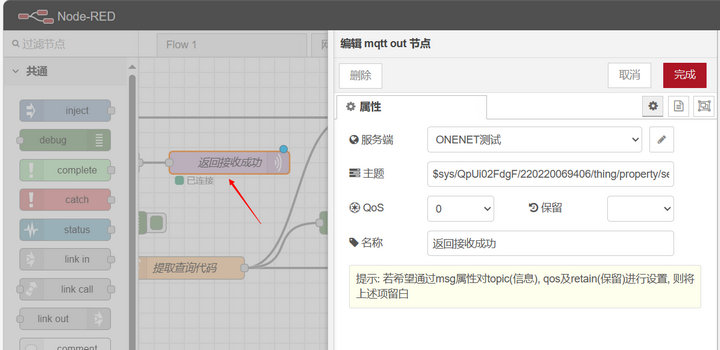

返回接收成功（屬性設置響應）：$sys/QpUi02FdgF/220220069406/thing/property/set_reply

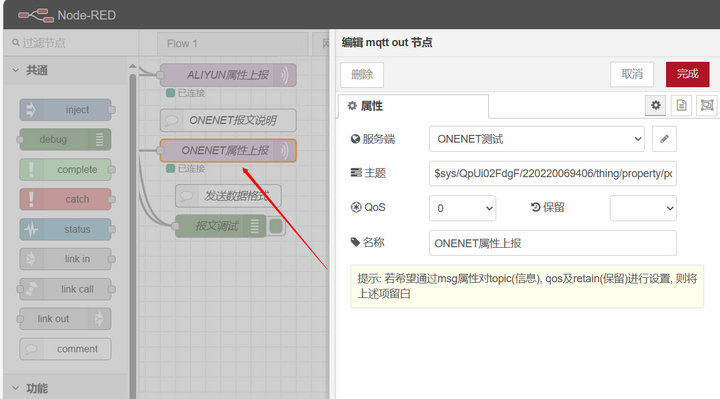

ONENET上報（屬性上報）：$sys/QpUi02FdgF/220220069406/thing/property/post
至此就成功將DDSU666電表連接到阿里云與中移物聯網。
ONENET調試窗口查詢電表數據；

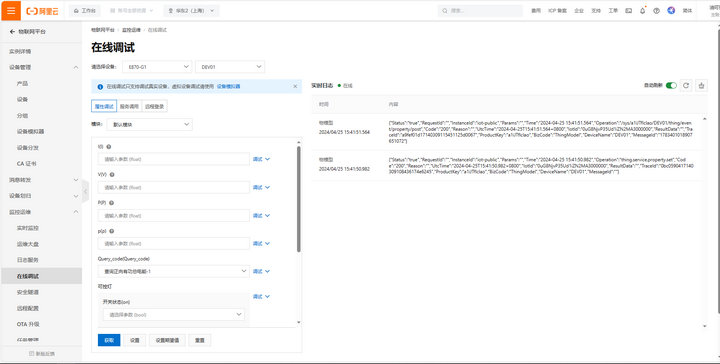

ALIYUN調試窗口查詢電表數據；
