前文我們在《Modbus指令快速生成教程學前需知》一文中介紹了Modbus指令快速生成適用的無線IO模塊型號、modbus指令功能簡介以及應用到的軟件工具應用介紹。本文將以M31系列分布式IO為例，Modbus地址設置為1，協議類型選擇Modbus RTU進行講解為案例介紹了Modbus指令快速生成教程。通過本教程，用戶可以快速了解如何生成Modbus指令，并在工業控制等領域中應用，實現設備間的高效通信與數據交換。

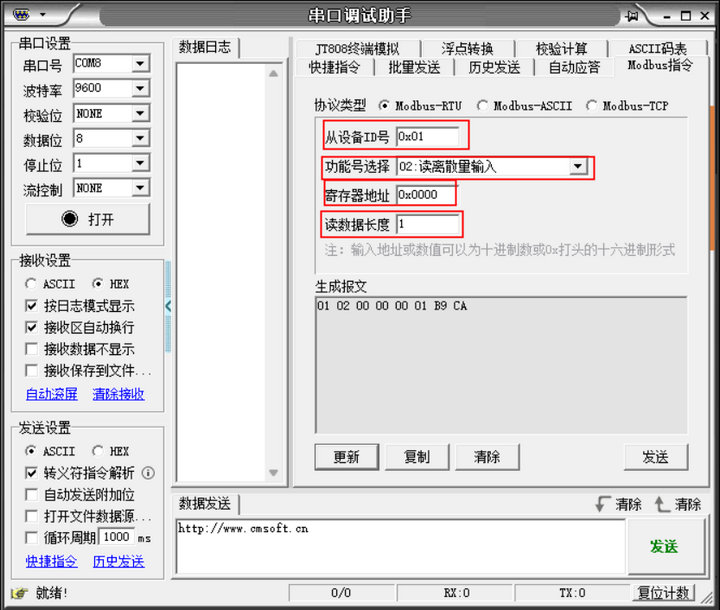

讀取DI狀態指令：查詢手冊可知，DI的寄存器起始地址為0x0000（10001），由此如圖所示：
從設備ID號（Modbus地址）：1（具體以現場使用而定）
功能號選擇：02讀離散量輸入
寄存器地址：0x0000（為寄存器起始地址，0就代表從第一路開始讀取）
讀數據長度：1（如果需要同時讀取4路，將此值改為4即可）
填寫相關數據后，點擊更新。

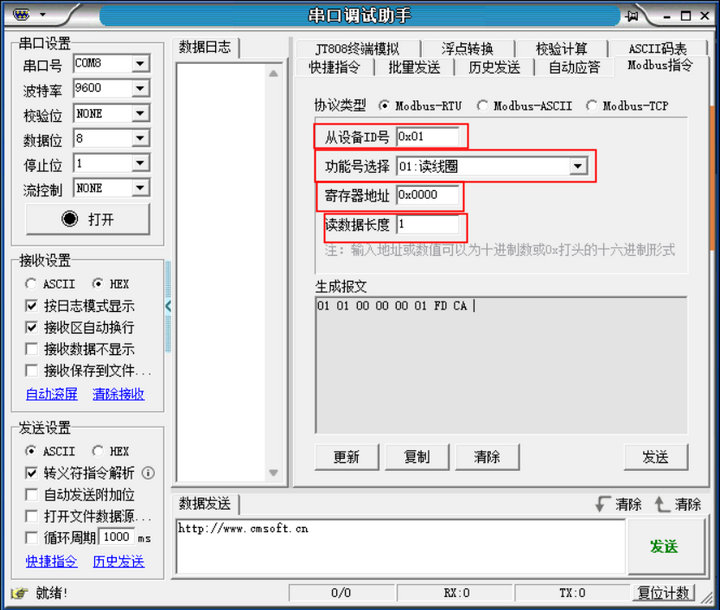

讀取DO狀態指令：查詢手冊可知，DO的寄存器起始地址為0x0000（00001），由此如圖所示：
從設備ID號（Modbus地址）：1（具體以現場使用而定）
功能號選擇：01讀線圈
寄存器地址：0x0000（為寄存器起始地址）
讀數據長度：1（如果需要同時讀取4路，將此值改為4即可）
填寫相關數據后，點擊更新。
控制單個DO狀態指令：查詢手冊可知，DO的寄存器起始地址為0x0000（00001），由此如圖所示：
從設備ID號（Modbus地址）：1（具體以現場使用而定）
功能號選擇：05寫單個線圈
寄存器地址：0x0000（為寄存器起始地址）
線圈狀態值：On為打開，off為關閉
填寫相關數據后，點擊更新。

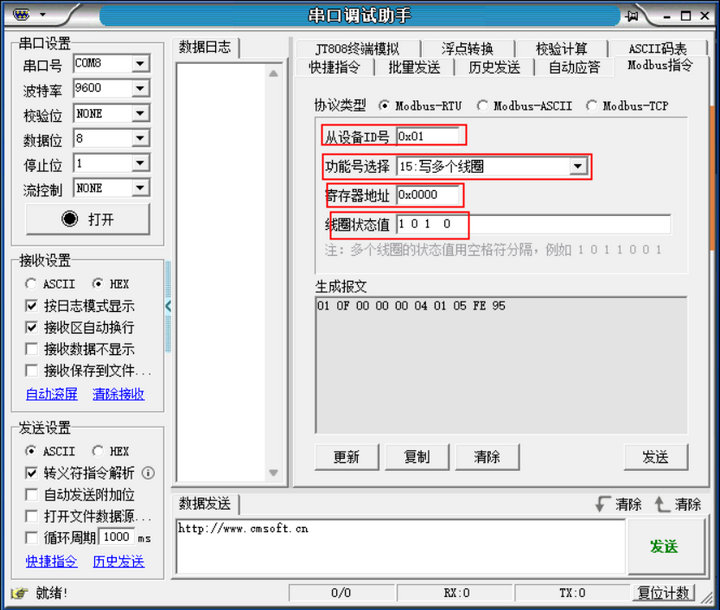

控制多個DO狀態指令：查詢手冊可知，DO的寄存器起始地址為0x0000（00001），由此如圖所示：
從設備ID號（Modbus地址）：1（具體以現場使用而定）
功能號選擇：15寫多個線圈
寄存器地址：0x0000（為寄存器起始地址）
線圈狀態值：1 0 1 0（1為打開，0為關閉，1 0 1 0表示控制1，3路打開，2，4路關閉；多個線圈的狀態值用空格符分隔；）
填寫相關數據后，點擊更新。

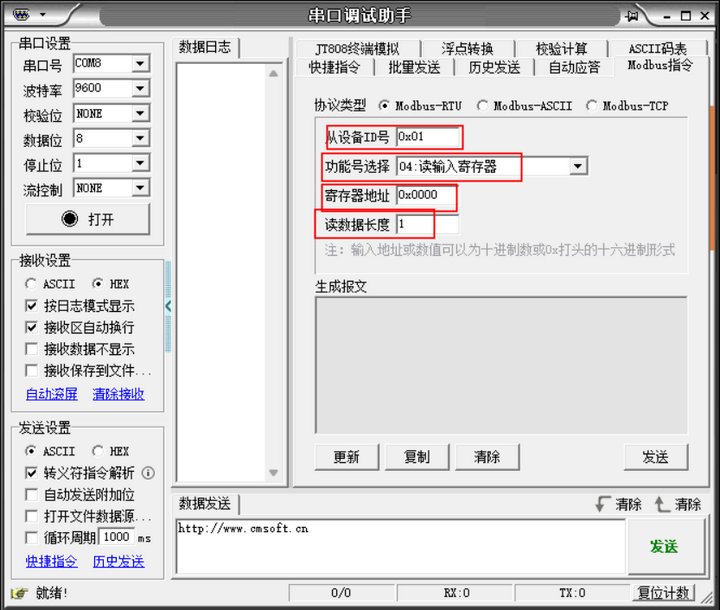

讀取AI數據指令：查詢手冊可知，AI的工程量的寄存器起始地址為0x0000（30001），由此如圖所示：
從設備ID號（Modbus地址）：1（具體以現場使用而定）
功能號選擇：04讀輸入寄存器
寄存器地址：0x0000（為寄存器起始地址）
讀數據長度：1（如果需要同時讀取4路，將此值改為4；如果需要同時讀取4路浮點類型，將此值改為8）
填寫相關數據后，點擊更新。

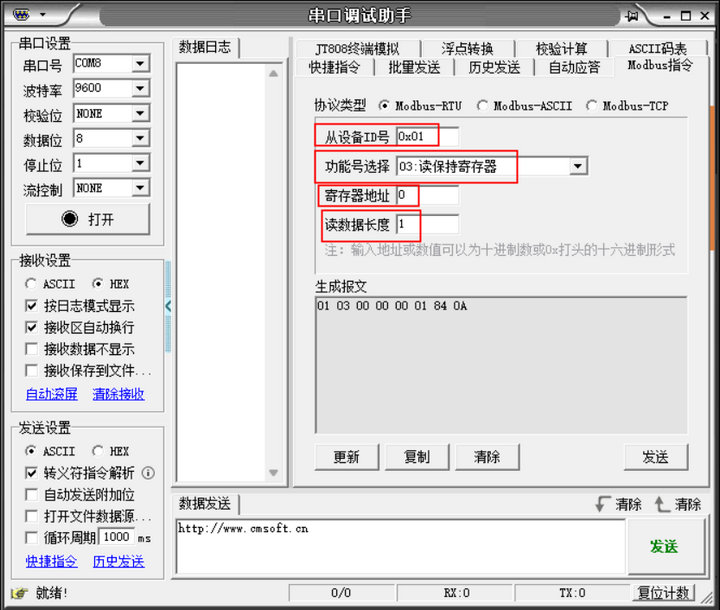

讀取AO數據指令：查詢手冊可知，AO的寄存器起始地址為0x0000（40001），由此如圖所示：
從設備ID號（Modbus地址）：1（具體以現場使用而定）
功能號選擇：03讀保持寄存器
寄存器地址：0x0000（為寄存器起始地址）
讀數據長度：1（如果需要同時讀取4路，將此值改為4；如果需要同時讀取4路浮點類型，將此值改為8）
填寫相關數據后，點擊更新。

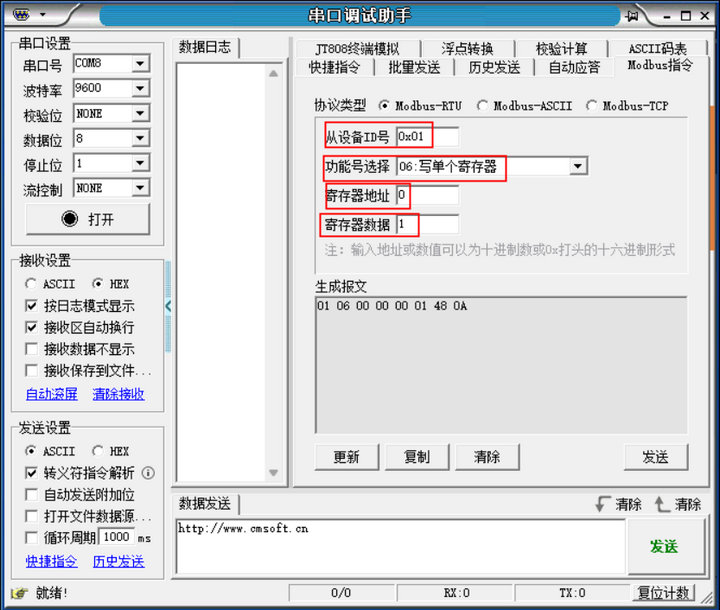

控制單個AO數據指令：查詢手冊可知，AO的寄存器起始地址為0x0000（40001），由此如圖所示：
從設備ID號（Modbus地址）：1（具體以現場使用而定）
功能號選擇：06寫單個寄存器
寄存器地址：0x0000（為寄存器起始地址）
寄存器數據：1（此值為修改AO的數據）
填寫相關數據后，點擊更新。

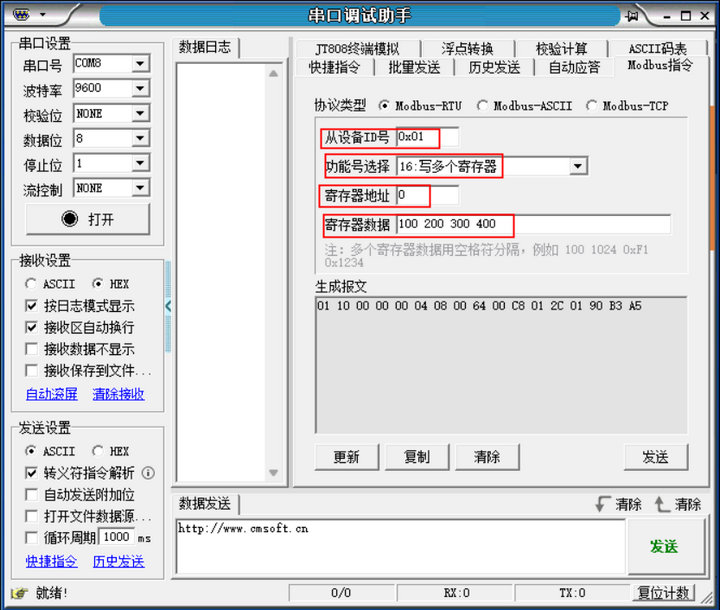

控制多個AO數據指令：查詢手冊可知，DO的寄存器起始地址為0x0000（00001），由此如圖所示：
從設備ID號（Modbus地址）：1（具體以現場使用而定）
功能號選擇：16寫多個寄存器
寄存器地址：0x0000（為寄存器起始地址）
寄存器數據：100 200 300 400（100 200 300 400表示修改AO的數據第一路為100，第二路200，第三路300，第四路400；多個寄存器數據用空格符分隔；）
填寫相關數據后，點擊更新。
好了，今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
