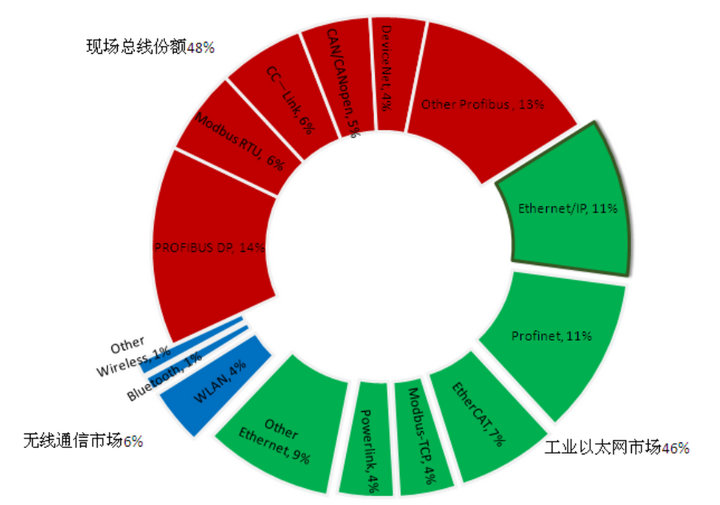

在快速發展的工業自動化領域，一種名為EtherCat的協議正逐漸成為行業內的新寵。EtherCat協議（以太網控制自動化技術）是一種開放式的以太網現場總線，專為實時應用設計，EtherCat協議將傳統以太網的速度與工業自動化所需的實時性能完美結合，開辟了自動化控制的新紀元。
EtherCat誕生于2003年，由德國Beckhoff Automation公司開發。它的設計理念是在保留以太網標準的同時，極大地提升了實時性和確定性。EtherCat協議的核心在于其獨特的報文結構和傳輸方式。每個EtherCat報文可以包含多個設備的數據，而這些數據是在網絡上并行處理的，大大提高了數據交換的效率。更重要的是，EtherCat能夠?qū)崿F(xiàn)微秒級別的響應時間，這對于要求嚴苛的工業控制而言，意義非凡。
1.并行數據處理：? EtherCat使用了一種稱為“飛越幀”(Fly-by Frame)的技術，它允許在幀穿越網絡的過程中，各個節點并行讀取和寫入數據，而不是等待幀完全到達后才進行處理。這種設計極大地提高了數據交換的效率和速度。
2.主從架構：? EtherCat采用了主從架構，其中一臺控制器（通常是PLC或PC）作為主站，負責發送和接收數據幀，而現場設備（如傳感器、執行器和驅動器）則作為從站，它們根據主站的指令進行操作。

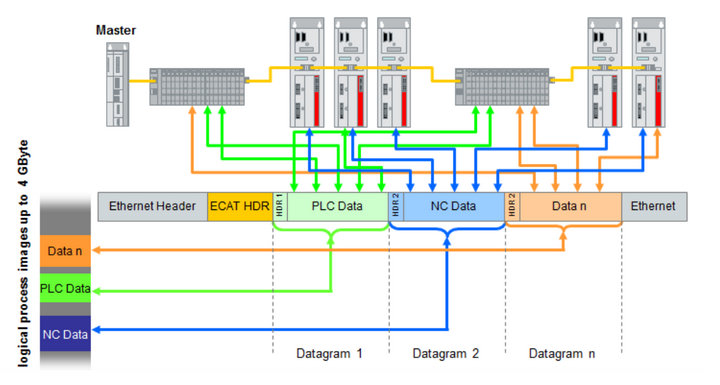

3.高效的幀結構：? EtherCat幀具有非常緊湊的格式，包含一個標準的以太網頭部和可變長度的EtherCat特定負載部分。負載部分可以包含多個設備的數據，這允許在一個幀中同時處理多個設備的信息，提高了網絡帶寬利用率。
4.微秒級響應時間：? EtherCat能夠?qū)崿F(xiàn)微秒級的循環時間，這是通過并行數據處理和優化的硬件接口實現的。這意味著數據可以在非常短的時間內被更新和傳播，非常適合要求嚴格的實時應用。
5.靈活的拓?fù)浣Y(jié)構：? EtherCat支持多種網絡拓?fù)浣Y(jié)構，包括線性、星型、樹形和環形等，這使得它能夠適應各種不同的工廠布局和設備配置。
6.低成本與兼容性：? EtherCat利用現有的以太網硬件和技術，這意味著它可以使用標準的以太網電纜和連接器，降低了實施成本。同時，它與標準的以太網設備兼容，可以與現有的網絡基礎設施無縫集成。
7.高精度時間同步：? EtherCat支持高精度的時間同步，可以實現所有從站設備之間的精確同步，這對于協調多軸運動控制和其他需要時間敏感性操作的應用至關重要。
8.強大的診斷功能：? EtherCat提供了豐富的診斷工具，可以幫助監控網絡狀態，檢測故障，以及進行故障排除，保證了系統的穩定運行。
下面介紹一個典型的案例，方便理解這個協議的作用：

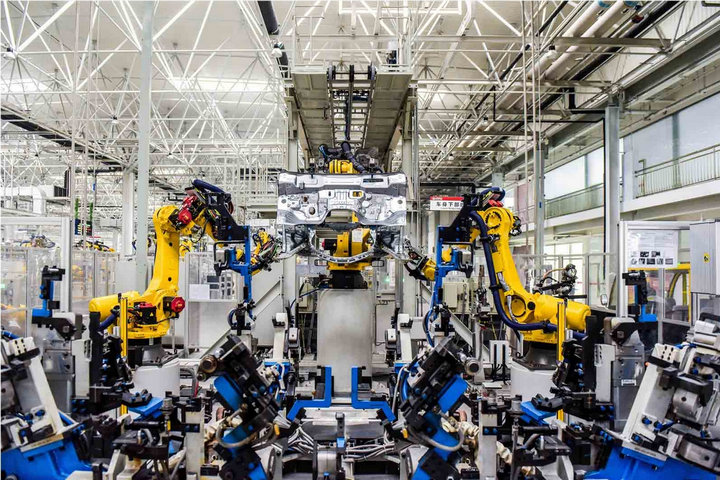

一家位于中國的機器人制造企業面對生產效率和設備同步性的挑戰。該企業主要生產用于電子組裝行業的精密機器人。隨著訂單量的增加，原有的基于傳統通信協議的控制系統已無法滿足高速和高精度的生產需求。
公司決定采用EtherCat技術，以提高生產線的通信效率和設備響應速度。EtherCat技術以其超高的數據傳輸速度和卓越的同步性能而著稱，特別適合需要高速數據交換和精確時間控制的自動化控制系統。
公司對生產線上的控制系統進行全面升級，包括更換主控制器，集成EtherCat從站設備，如伺服驅動器和IO模塊。實施了基于EtherCat的星型網絡拓?fù)洌_保了從主控制器到各個機器人臂的高速數據傳輸。利用EtherCat的分布式時鐘（DC）功能，實現了所有機器人臂和其他自動化設備的精確時間同步。新系統大大減少了數據傳輸和處理的延遲，機器人的響應時間和動作精度顯著提高，生產效率提升了30%。 EtherCat的高速數據傳輸和卓越的錯誤檢測機制減少了系統故障率，提高了生產線的整體可靠性。盡管初期需要投入資金用于設備和系統的升級，但長遠來看，通過提高生產效率和降低維護成本，公司實現了成本節約和收益最大化。EtherCat網絡支持熱插拔功能，使得未來的擴展和維護更加靈活便捷。
通過引入EtherCat技術，該機器人制造企業不僅解決了生產效率和設備同步性的問題，還通過技術升級提升了市場競爭力。
