本案例將通過配置NE2-D11串口服務器接入Modbus物聯網平臺,使得Modbus物聯網平臺能采集Modbus RTU設備的DI狀態和控制DO輸出。

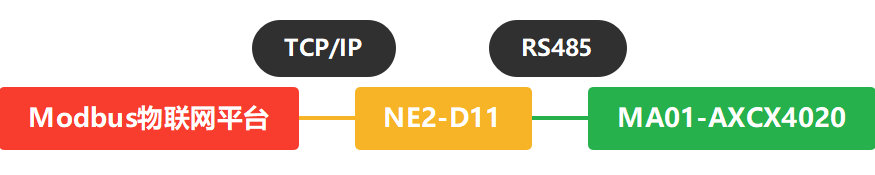

接入Modbus物聯網平臺的NE2-D11串口服務器和MA01-AXCX4020關系圖：
NE2-D11串口服務器一臺；

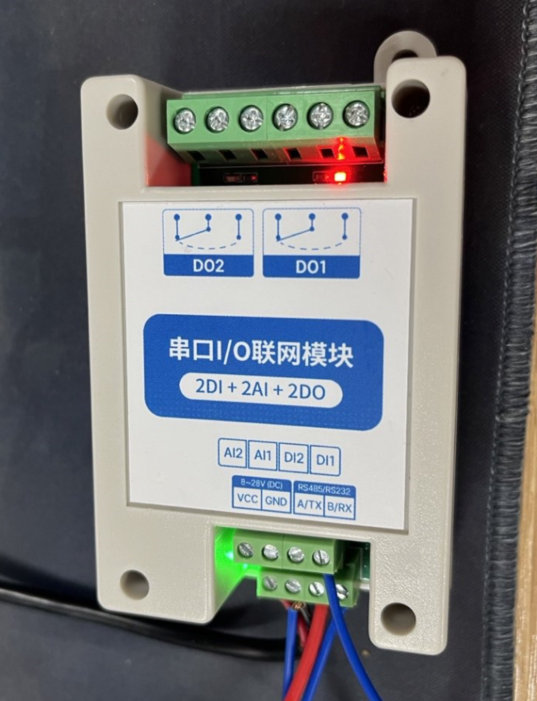

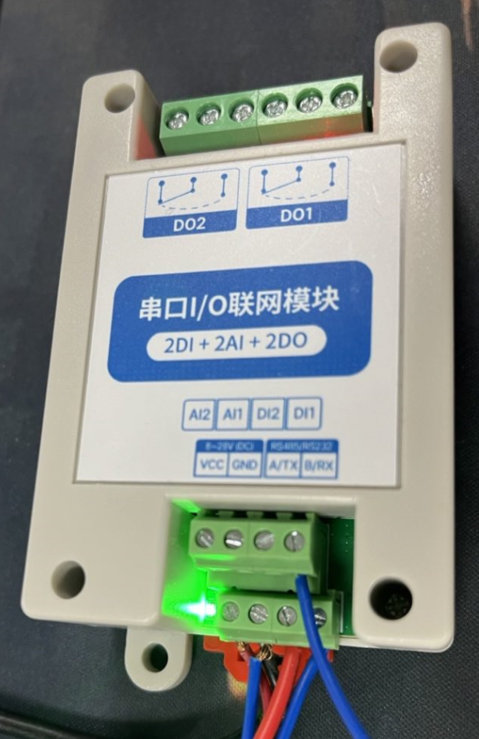

MA01-AXCX4020串口IO聯網模塊一臺；
網線一根；
RS-458通訊電纜若干；
DC 12V電源兩個；

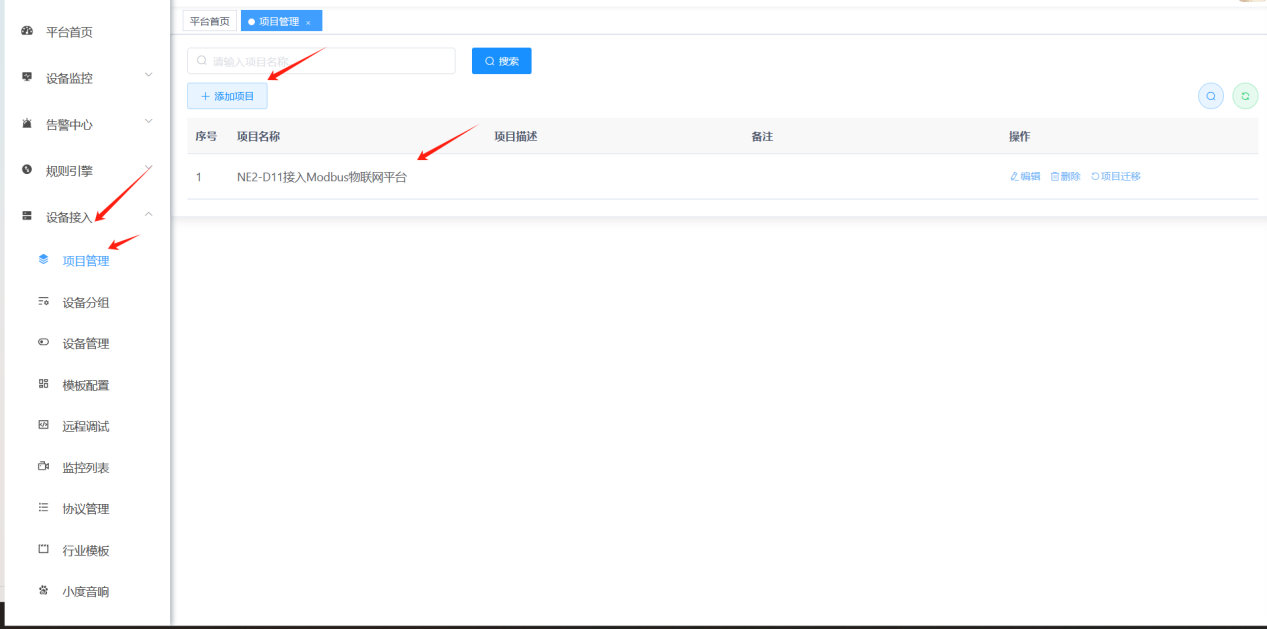

1. 在平臺首頁處的左側菜單欄中，點擊設備接入，然后找到項目管理，進行添加項目，在新增項目里填寫相應信息后進行保存，如圖所示：

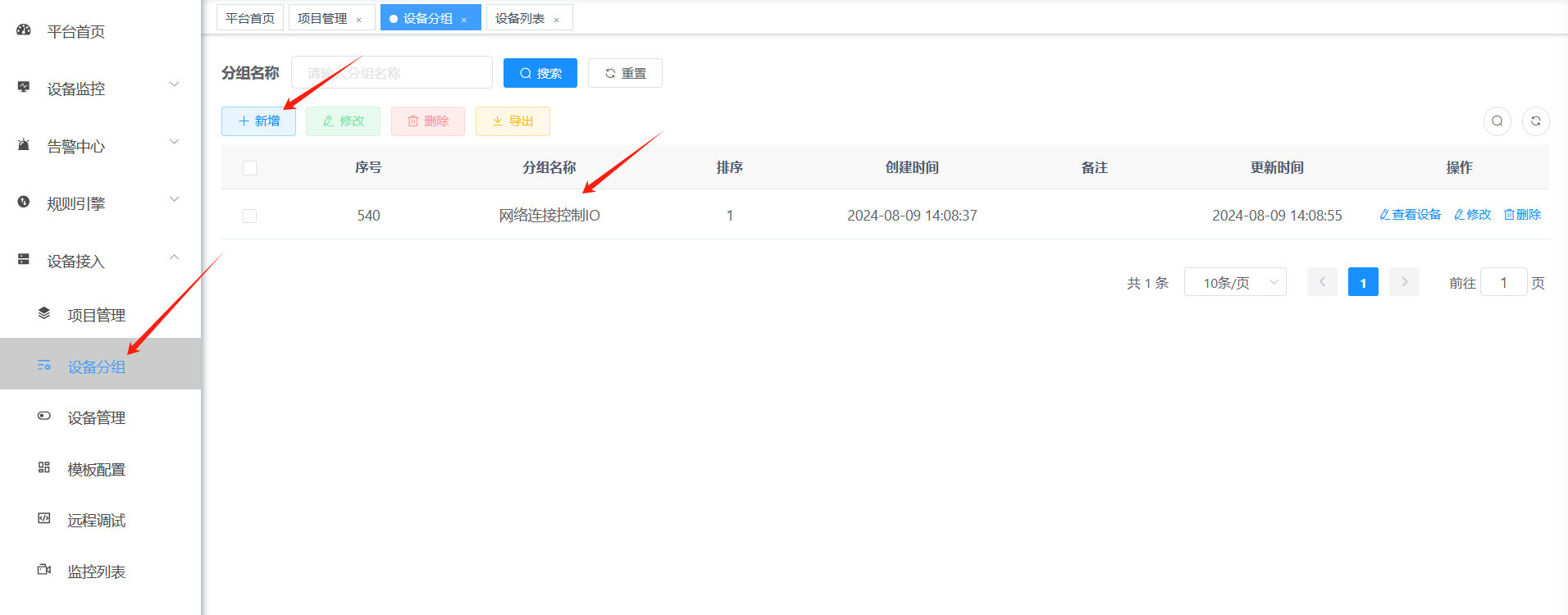

2. 在設備分組處創建一個新的分組，在新增分組里填寫相應信息后進行保存，如圖所示：

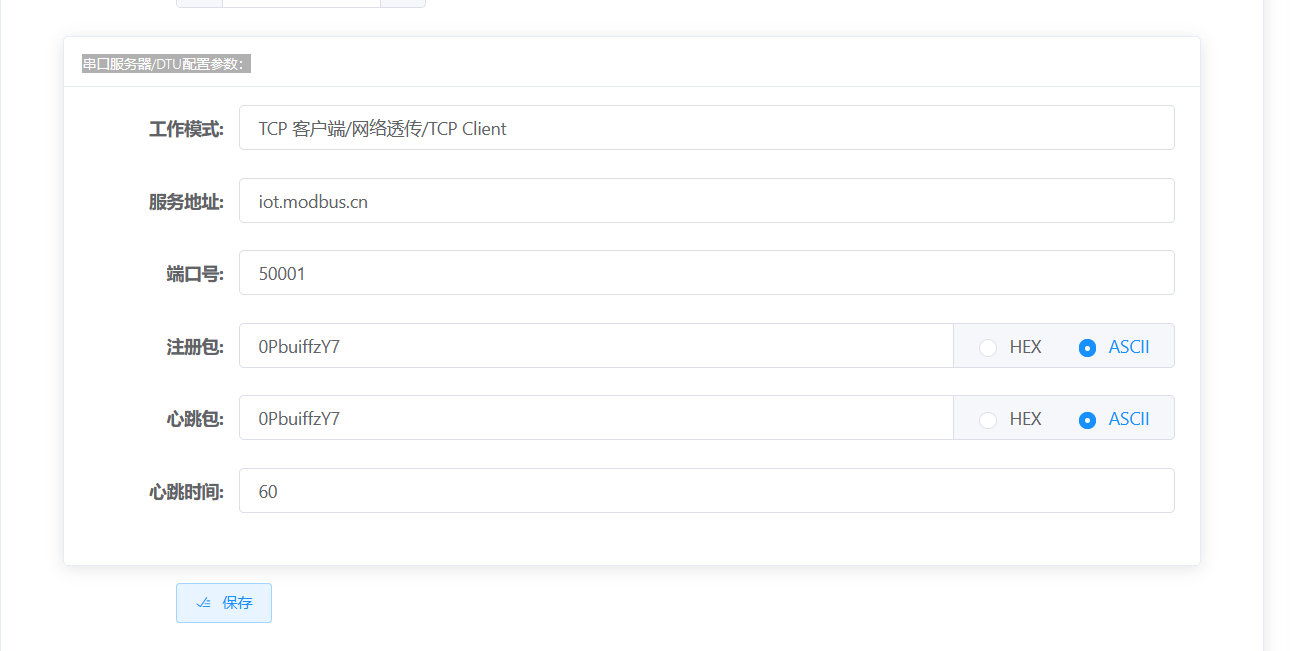

3. 在設備管理處，創建一個新的設備，在新增設備里填寫相應信息后進行保存（注：獲取設備號時，可以先進行復制獲取的設備號（作為備用），方便之后NE2-D11使用），完成設備協議選擇后，會出現串口服務器/DTU配置參數，將此參數進行記錄，如圖所示：

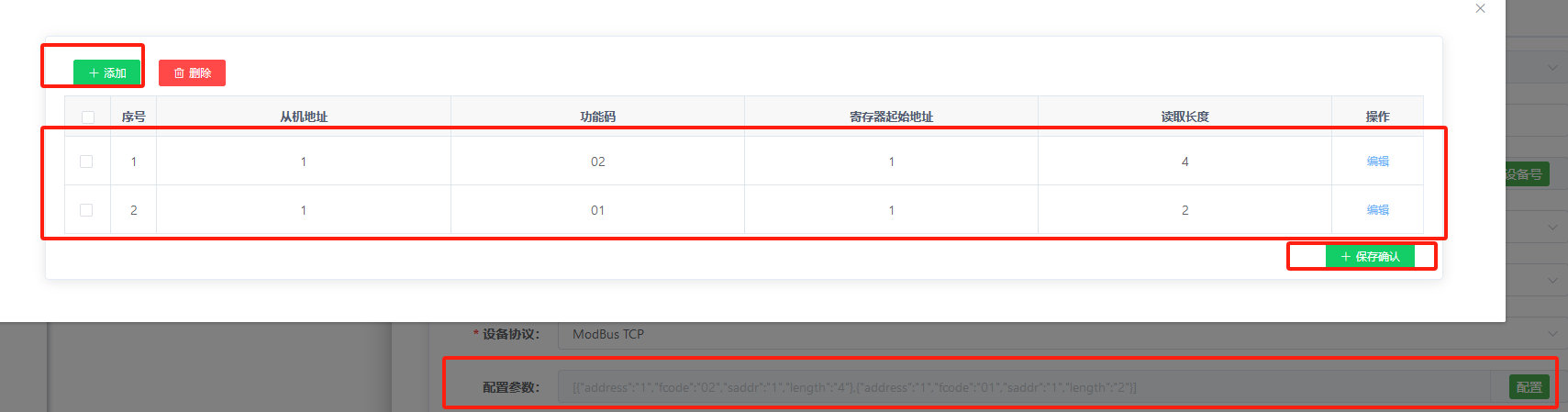

在配置參數處，需要進行配置連接Modbus RTU的參數（包含Modbus地址，IO的寄存器類型、起始地址和數量），我們這里配置的是4路DI和2路DO，最后進行保存確認，如圖所示：

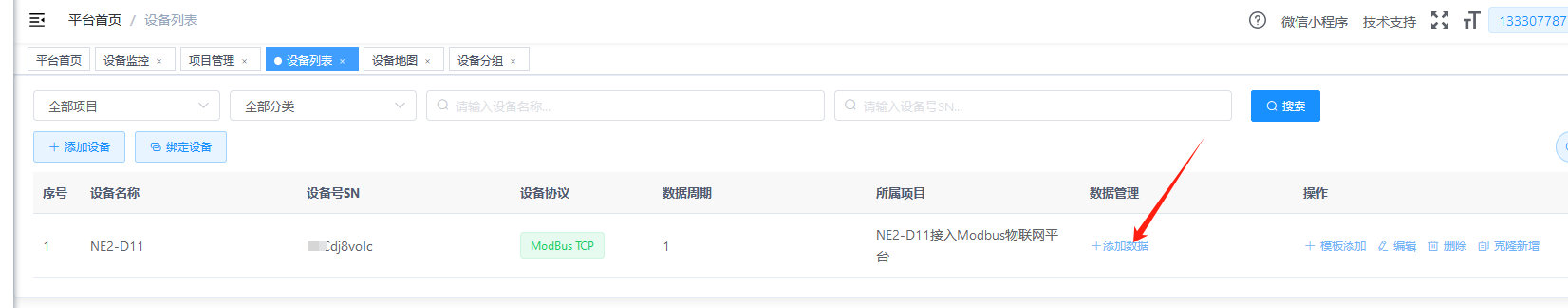

4. 接下來，我們進行添加連接MA01-AXCX4020設備的IO數據點，然后在數據管理處，點擊添加數據，如圖所示：

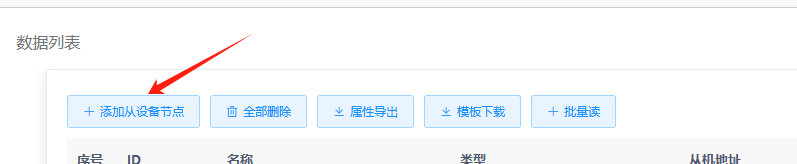

5. 在彈出對話框后，點擊新增從設備節點，如圖所示：

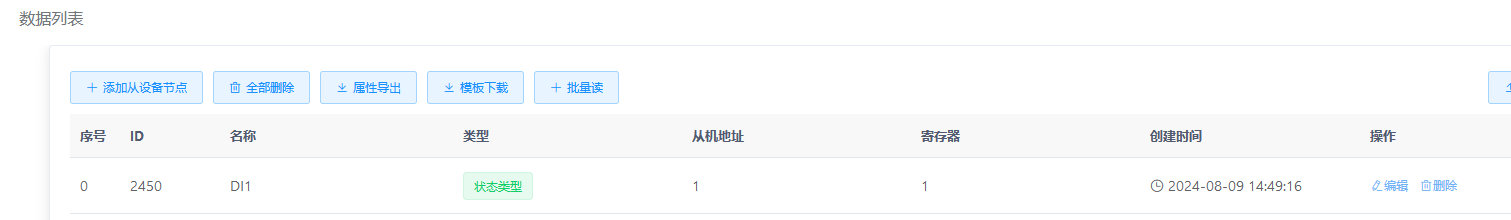

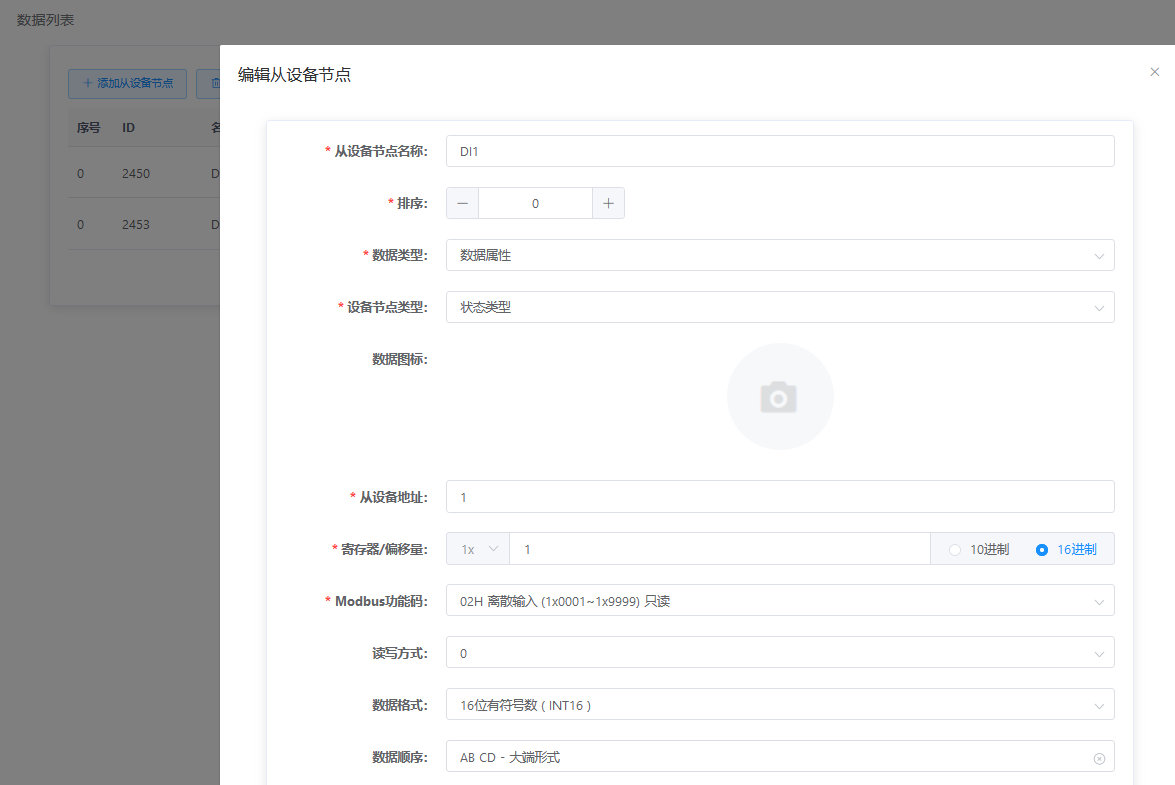

6. 在彈出的對話框中，我們進行增加一路DI的IO點位,將從節點名稱命名為：DI1；從設備節點類型選擇：狀態類型；從設備地址：1（對應MA01-AXCX4020設備的Modbus地址）；寄存器/偏移量：1（對應MA01-AXCX4020的DI1 的寄存器地址），Modbus功能碼選擇：02功能碼；最后進行信息保存，這樣我們就配置好了一路DI，因?yàn)橹蛔鲅菔?，所以此處我們添?路即可，如圖所示：
注：查詢MA01-AXCX4020設備的寄存器地址，可在億佰特官網（http://twohalves.cn）的產品詳情下載用戶手冊查詢寄存器地址。

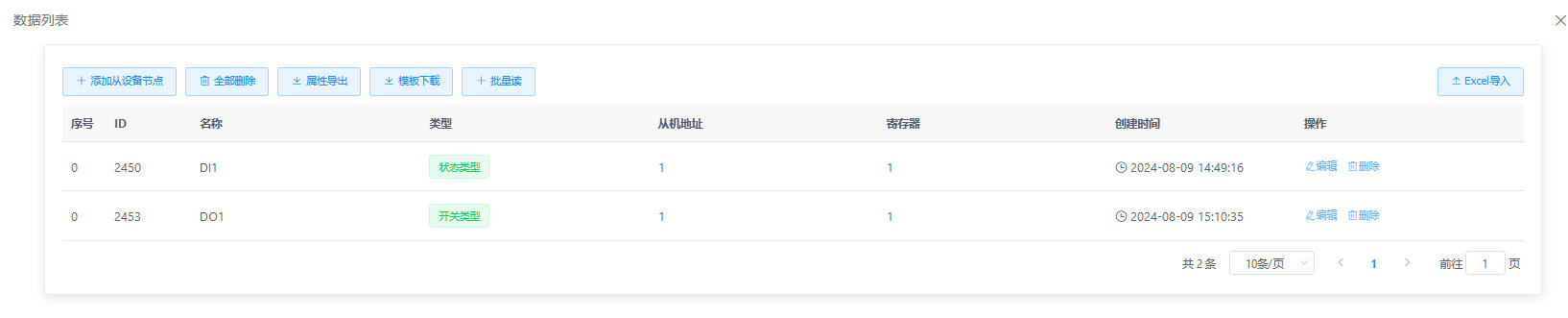

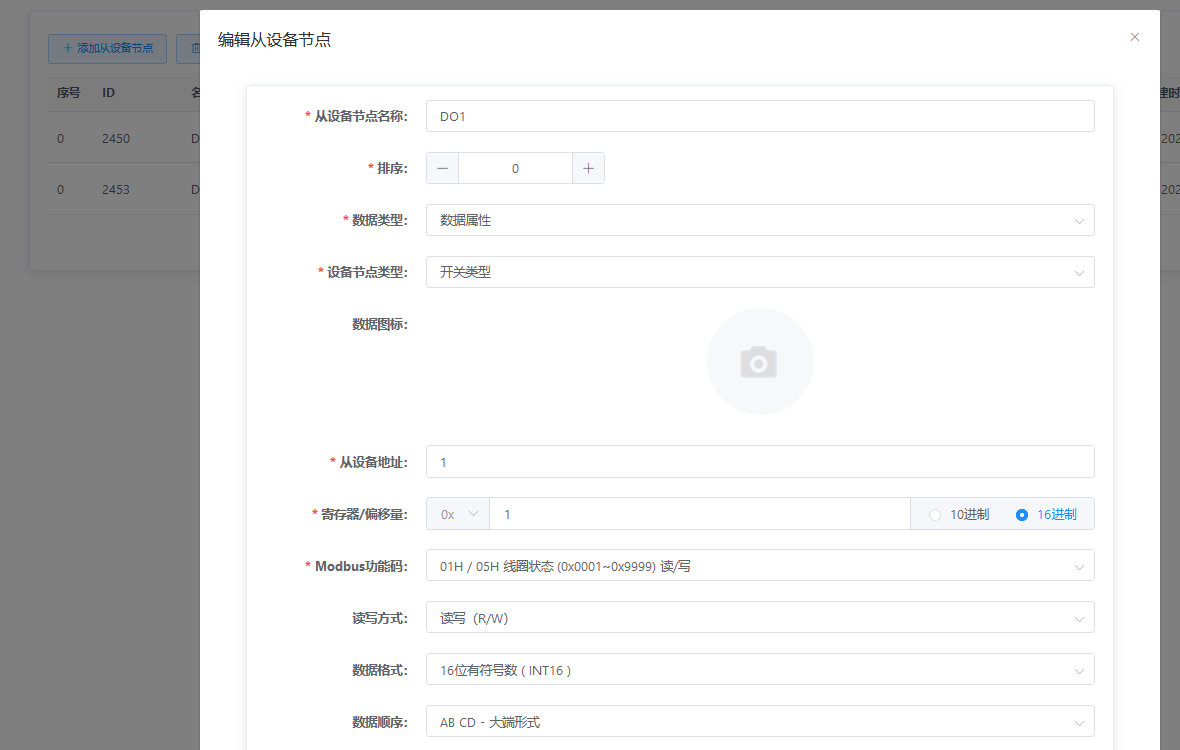

7. 增加一路DO的IO點位,將從節點名稱命名為：DIO；從設備節點類型選擇：開關類型；從設備地址：1（對應MA01-AXCX4020設備的Modbus地址）；寄存器/偏移量：1（對應MA01-AXCX4020的DI1 的寄存器地址），Modbus功能碼選擇：01/05功能碼；讀寫方式選擇：讀寫（R/W）;最后進行信息保存，這樣我們就配置好了一路DO，因?yàn)橹蛔鲅菔?，所以此處我們添?路即可，如圖所示：

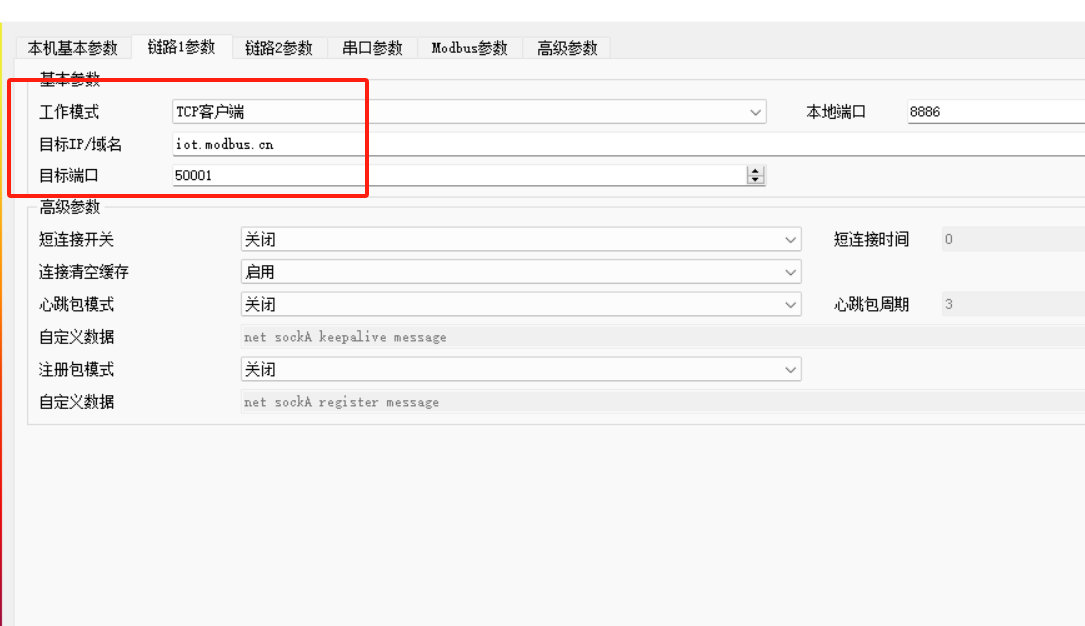

1. 打開NE2-D11的上位機（可在億佰特官網相應位置下載），進行網絡參數配置，將網絡工作模式改為：TCP客戶端，目標IP/域名：iot.modbus.cn，目標端口：50001（Modbus物聯網平臺的連接參數），如圖所示：

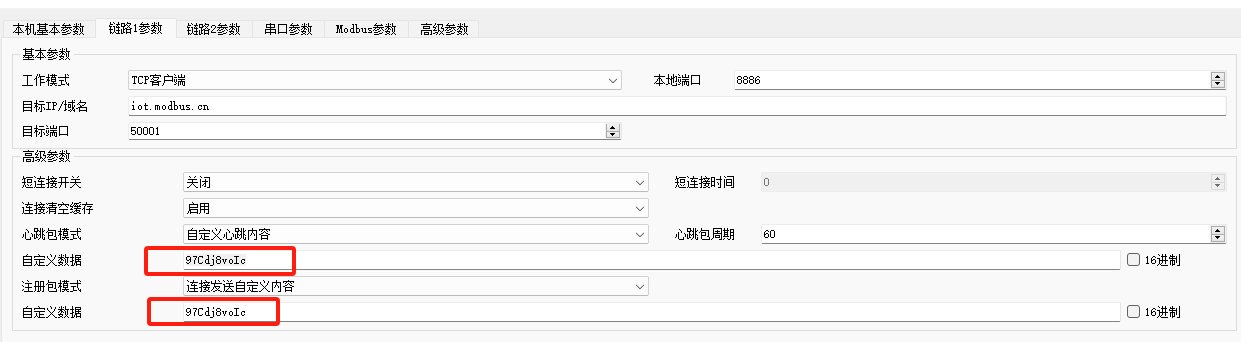

2. 在鏈路1參數的高級參數處，將心跳包模式配置為：自定義心跳內容，心跳周期：60秒，心跳包的自定義數據填寫在云平臺備份的設備號SN：97Cdj8voIc；將注冊包模式配置為：連接發送自定義注冊包，注冊包的自定義數據填寫在云平臺備份的設備號SN：97Cdj8voIc，如圖所示：

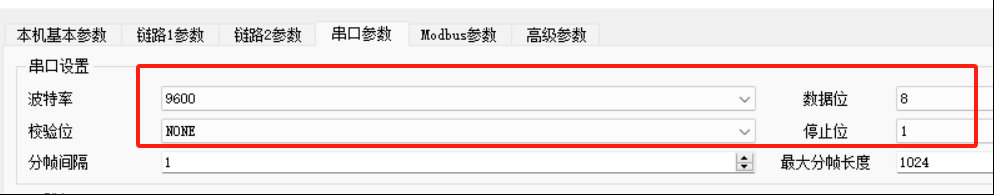

3. 點擊串口參數，將串口參數配置為：9600-8N1（與MA01-AXCX4020串口參數配置成一致，后面就不在講述如何配置MA01-AXCX4020的串口參數了），如圖所示：

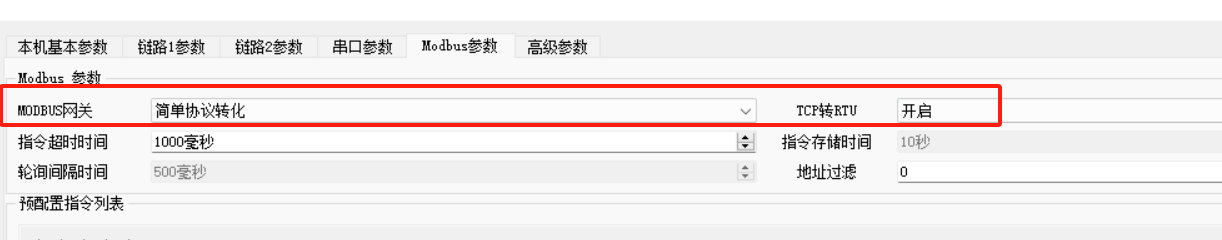

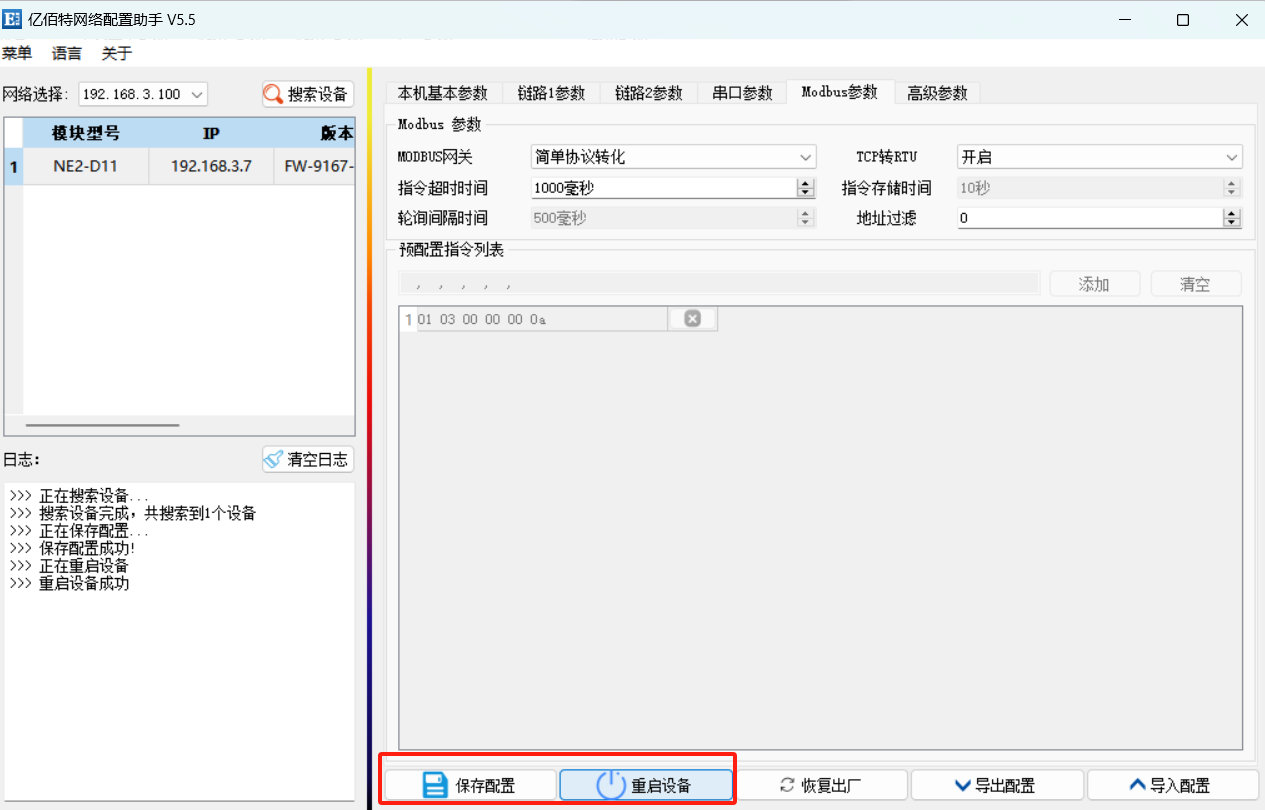

4. 點擊Modbus參數，將MODBUS網關的簡單協議轉換功能打開，將TCP轉RTU開啟，如圖所示：
5. 完成所有配置后，點擊保存配置，保存完成后重啟設備，如圖所示：

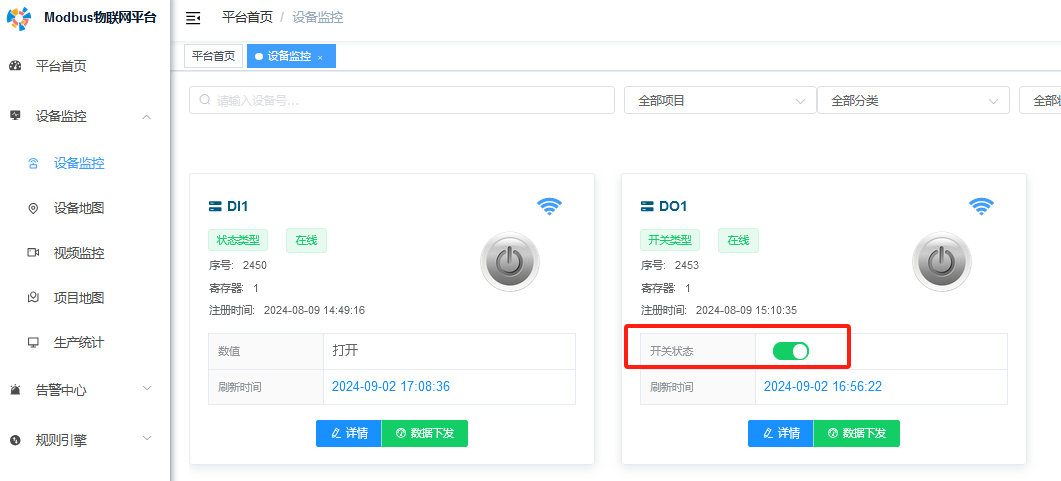

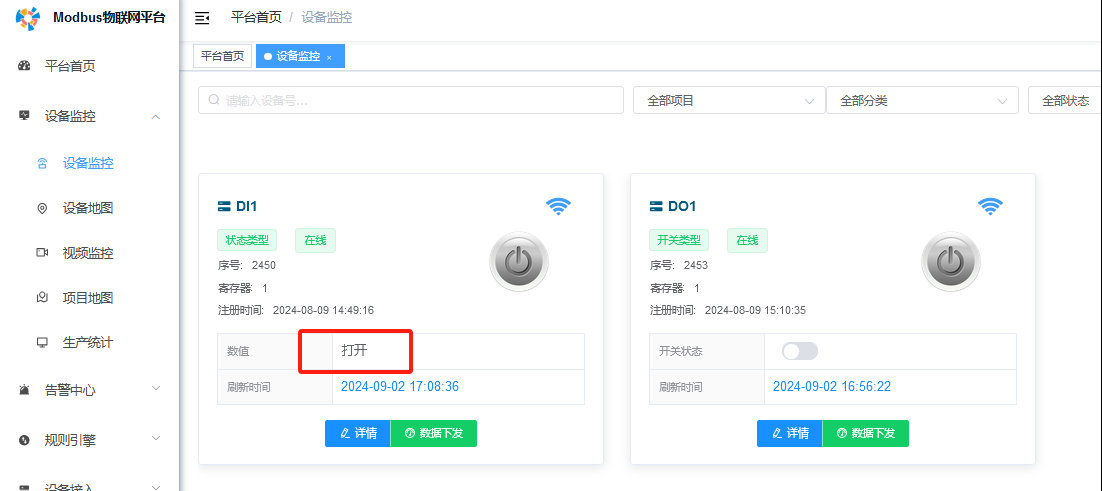

自此便實現了Modbus物聯網平臺通過串口服務器采集MA01-AXCX4020設備的DI狀態和控制DO輸出。
