一、 ?概述

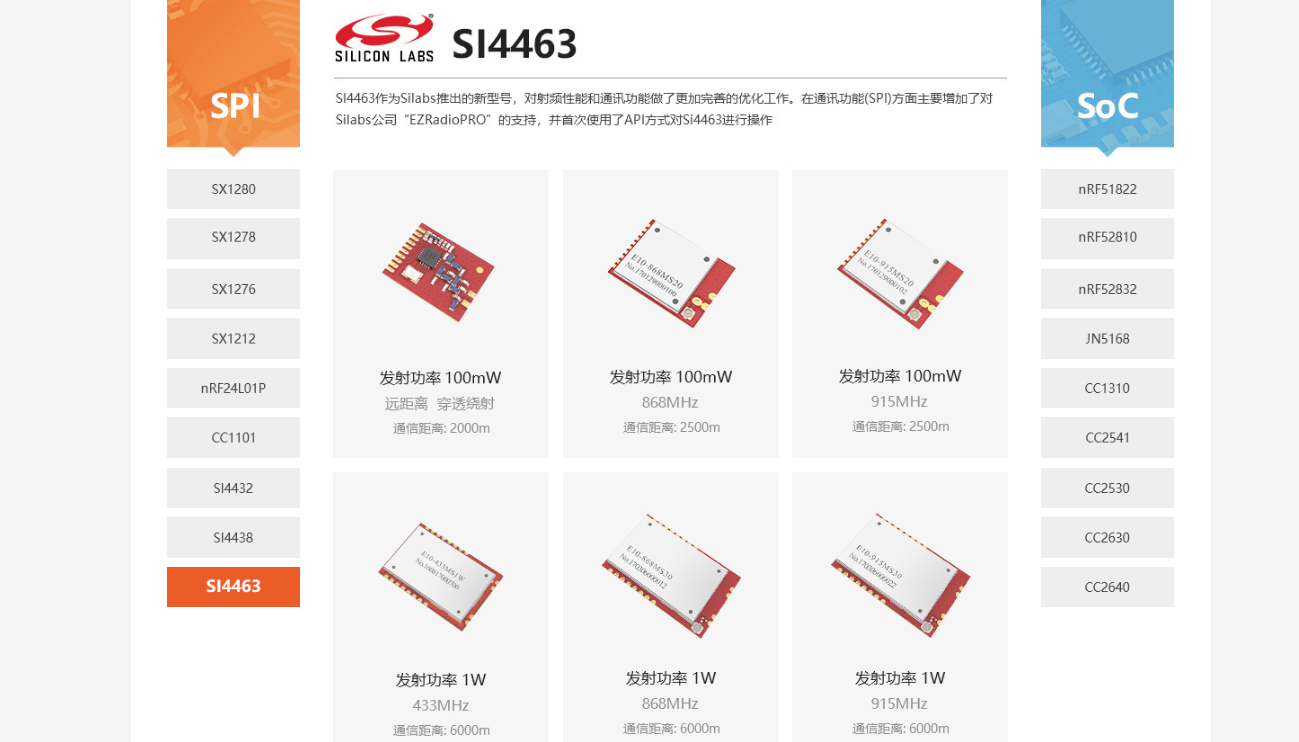

成都億佰特電子科技有限公司是一家致力于自主研發和客戶定制需求的創新型公司，基于SI4463芯片研發的一系列針對智能電網無線應用的產品，對于不同的客戶需求和通信距離選擇，開發出了一系列包括不同頻段、不同封裝形式、不同接口形式和不同功率等級的相關產品。同時還支持根據客戶需求進行全方位定制。
智能電網簡而易言就是傳統電力系統與信息技術的結合，將電網的各種參數通過各類相關傳感器的實時采集，結合電力設備標準參數，通過無線通信形式上傳后進行統計、分析、對比，達到對電網的自動化監測，中國電網也正在通過快速和基礎性升級來實現智能電網，初始化轉型就是從民用和商用開始部署智能電表。
Silicon Labs是一家注重智能能源的公司，并率先針對中國智能電網市場打造了一款EZRadioPRO無線收發器，該產品具有低成本高性能優點，而且滿足中國對于470—510MHz頻段智能電表市場規定。SI4463便是其系列中最具代表性的一款產品，該產品是一款覆蓋142MHz——1050MHz頻段的高性能、低電流ISM無線收發器，根據成都億佰特關于該類產品實際測試，其具有突出-121dBm(433MHz)接收靈敏度，接收電流僅為16mA，休眠電流更是只有4uA，非常適合智能電表應用中。
二、 ?方案參考設計

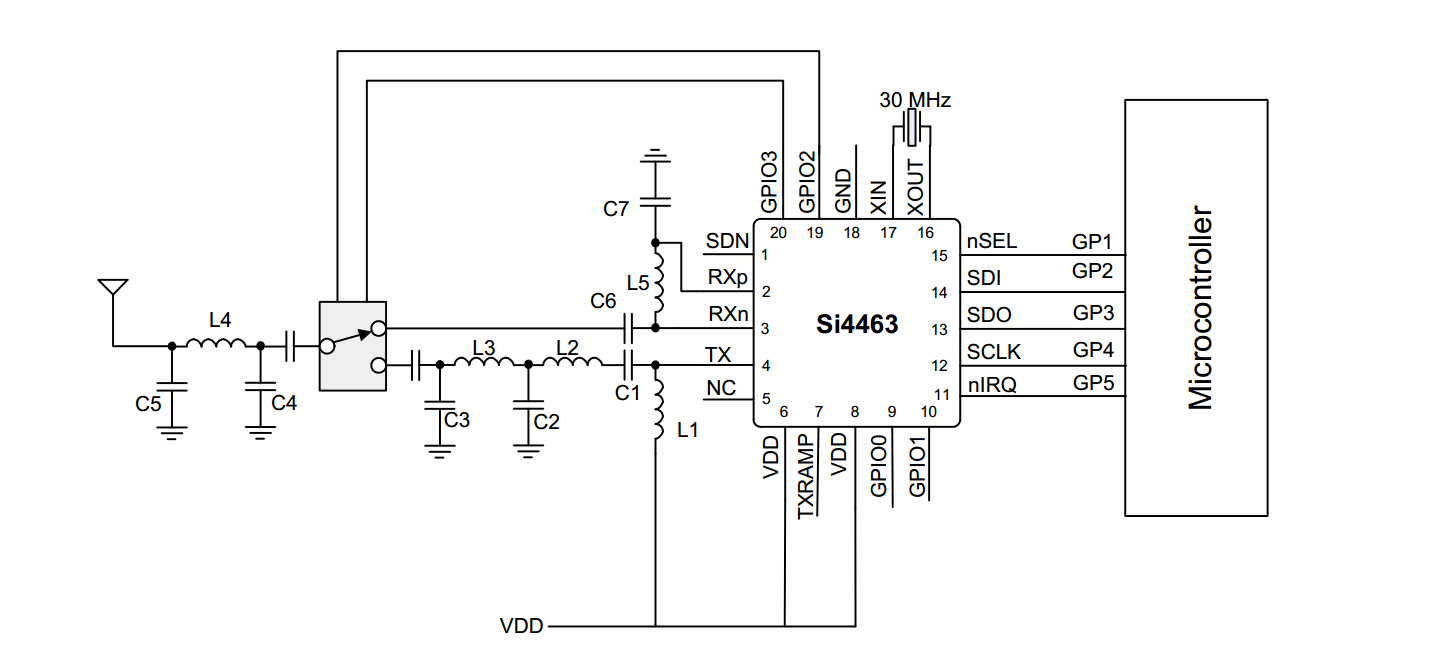

上圖為SI4463單天線射頻開關應用圖，其具有1.8V-3.8V的寬供電電壓范圍和低電流消耗，因此非常適合應用于電池供電的應用方案中，SI4463作為時分雙工(TDD)收發器工作，發送數據和接收數據需要交替進行，使用轉換混頻器將調制的接收信號變頻至中頻頻率，通過可編程增益放大器后，信號使用高性能ADC轉換為數字量，其內置的DSP已經將濾波，解調，限幅，和數據包都已處理，從而提高了其接收的性能和靈活性，才可以擁有-126dBm的超高靈敏度。
SI4463單片機芯片內部包含一個功率放大器，可以以非常高的效率輸出+20dBm功率，當輸出頻率為169MHz時發射電流僅為70mA，915MHz時發射電流僅為85mA，并具有極低的待機電流和快速喚醒時間，確保了在苛刻的應用程序中更長的電池壽命。將其與鋰電池結合作為智能電網中作為測試點的不二之選，尤其是應用于水電氣表中。
