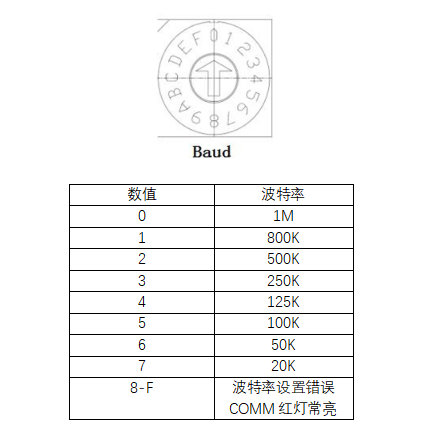

使用設備（CA2A-IM24R）CAN-總線波特率：20kBit/s 到 1Mbit/s，CAN接口的波特率由模塊上的“波特率”撥碼開關狀態決定，注意當模塊上電時調整撥碼狀態時，需將模塊斷電至少3S，再上電方可生效。
修改站號的范圍在1~16，必須通過調整模塊上“站地址”撥碼開關的狀態設置，注意當模塊上電時調 整撥碼狀態時，需將模塊斷電至少3S，再上電方可生效。撥碼開關值為:0~F,表示設備ID:1~16

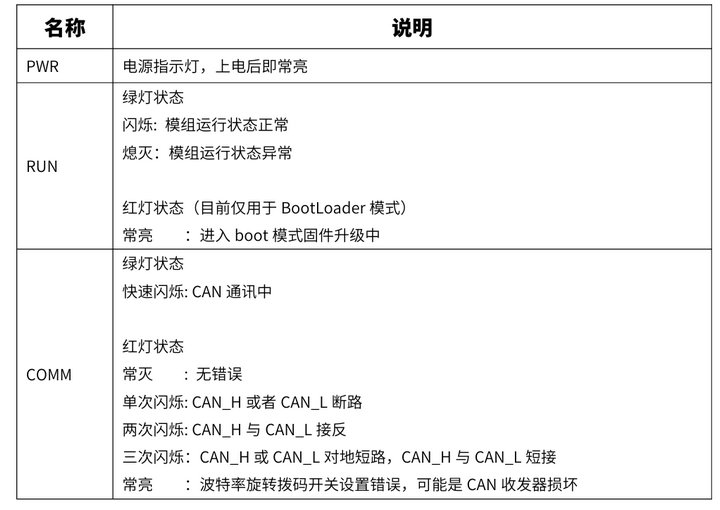

指示燈說明如下圖所示：

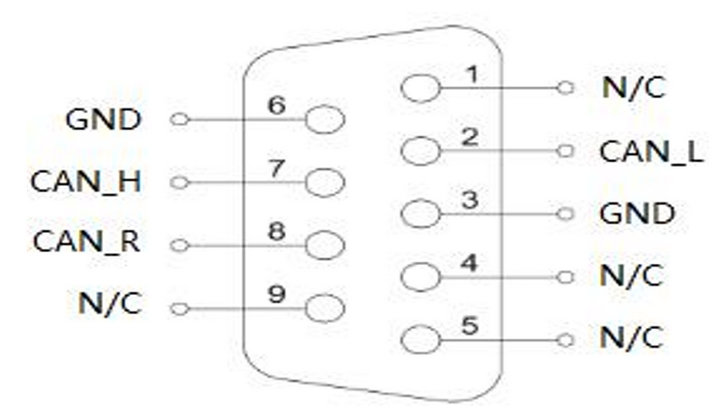

DP頭引腳圖如下所示：
需要接入終端電阻，按照上圖將CAN_H和 CAN_R 短接。

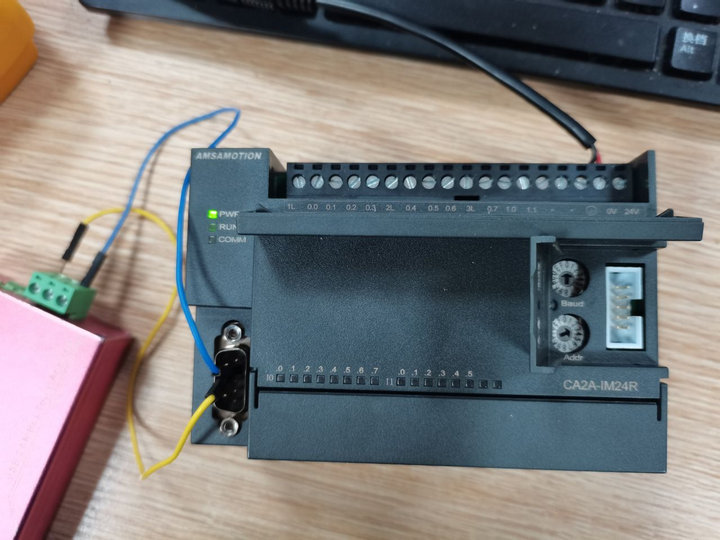

將設備bound旋鈕指向0，Addr旋鈕指向3。表示使用1M波特率，設備地址為4。CAN接口與分析儀連接后接通電源，如下圖所示。

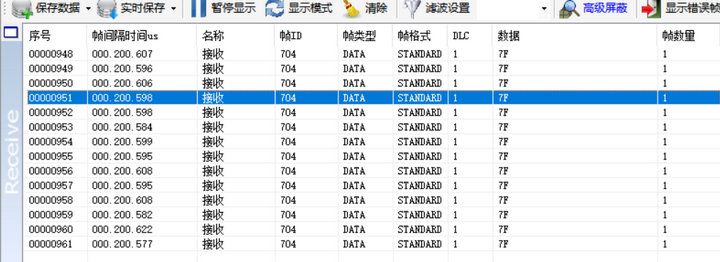

打開CAN分析儀發現設備在以200ms的間隔發送幀ID為704的消息，數據為7F。幀ID為700+NodID,代表這是心跳信息，數據7F代表此時設備的狀態為“預運行態”即配置狀態，如下圖所示。

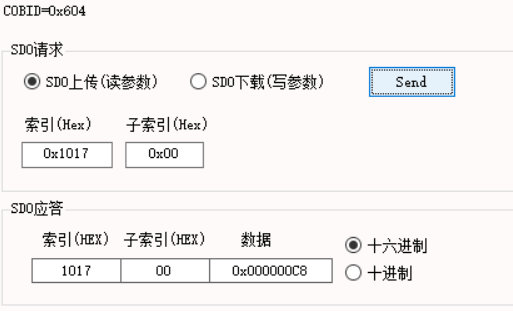

加載設備字典后，可知心跳間隔存在索引0x1017中，使用SDO讀取此地址數據，其值為0XC8即為200（ms），如下圖所示。
為了方便測試其它功能，發送SDO信息將此地址中的值設置為0，關閉心跳。
打開此設備的字典文件，觀察發現其0x6100地址為 Read Inputs 16Bit,0x6300地址為Write outputs 16 Bits。它們的0x01子地址是Read/Write Inputs/outputs 0X1 to 0x10，對應此設備的10個IO點位，并且此地址定義符合CANOPEN 401子協議定義。

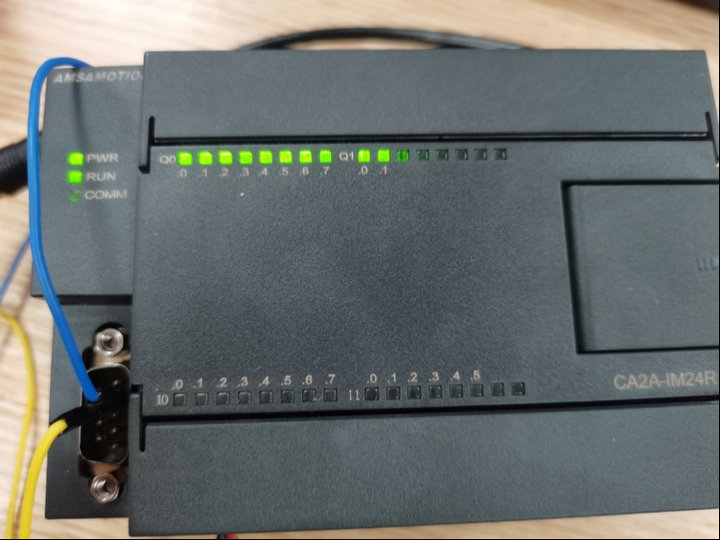

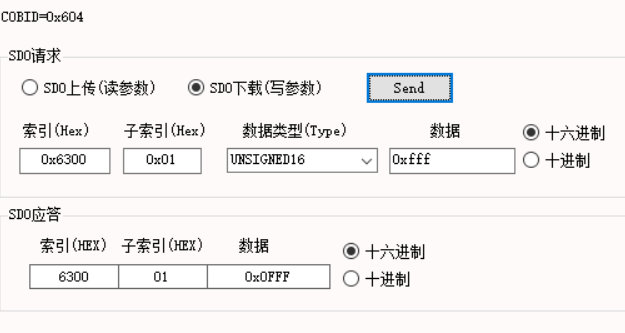

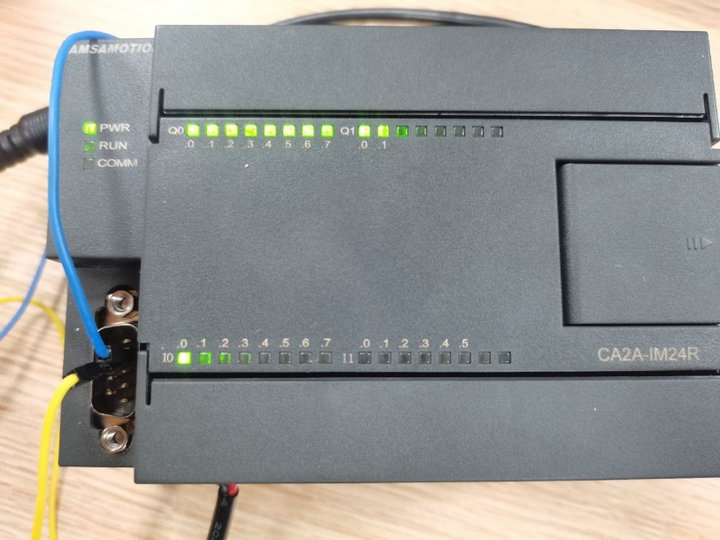

使用SDO向0x6300的0x01子地址寫入0XFFF，設備的DO果然全部觸發，如下圖所示。
給設備的第一個DI通上電，DI燈亮起，如下圖所示。

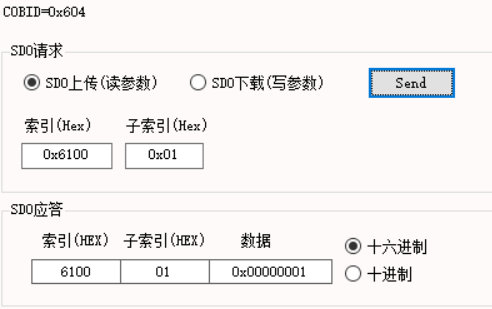

此時讀取0x6100的0x01子地址，其值果然變?yōu)?x01,如下圖所示。

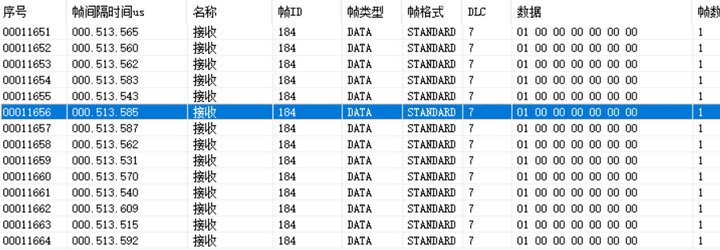

接下里使用PDO定時讀取DI的數據。使用0X1800通道，將其0x02子地址Transmission Type設置為0XFF即定時發送，再將其0X05子地址設置為0X200，即定時發送時間間隔為512毫秒（各個子地址的定義及功能可以查看之前的《canopen使用指南》）。接下來配置其映射參數，及PDO要發送的數據的地址。0X1800通道的映射參數對應地址為0X1A00，將0X1A00的0X01子地址寫為0x61000110,代表從0X6100的01子地址獲取數據，數據類型為0X10及16位。接下里發送NMT指令將設備轉變?yōu)檫\行狀態，設備開始按照剛才配置的間隔發送PDO消息，數據內容為0X6100中存儲的DI數據，如下圖所示。

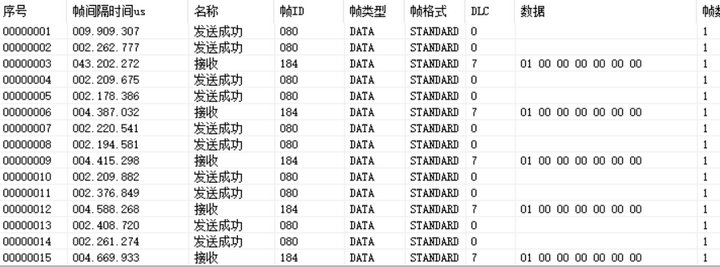

當然也可以使用同步幀觸發PDO發送數據，將0X1800地址的0x02子地址設置為0x02即收到兩次同步幀后，設備發送一次PDO消息。映射參數之前配置過了，不用再次配置。操作上位機每隔500毫秒發送一次同步幀，重新進入運行態后設備收到兩次同步消息返回一次PDO消息，如下圖所示。
如果再設備運行狀態下配置PDO，為了安全考慮最好先失能要配置的通道，配置完成后再使能，具體操作方式參考之前的文檔。
