以下對DC-DC降壓電路進行深度技術解析，從基礎原理到工程實踐全面展開：
DC-DC降壓電路（BUCK Converter）通過PWM調制技術，控制功率開關管的導通占空比，實現能量從輸入到輸出的高效傳遞。其典型拓?fù)浒β书_(kāi)關管（MOSFET）、續流二極管、儲能電感和輸出電容四大核心組件。當開關管導通時，輸入電壓直接向電感和負載供電；截止時，電感通過續流二極管維持輸出，形成連續的能量轉換循環。
與LDO相比，DC-DC降壓電路效率顯著提升：
1. 效率突破：典型效率達90%-95%，LDO僅40%-60%；
2. 熱管理：功耗降低70%以上，簡化散熱設計；
3. 動態響應：支持高頻開關（MHz級），瞬態響應速度提升10倍；
4. 寬輸入范圍：支持4:1以上輸入電壓比，LDO僅支持1.5:1；

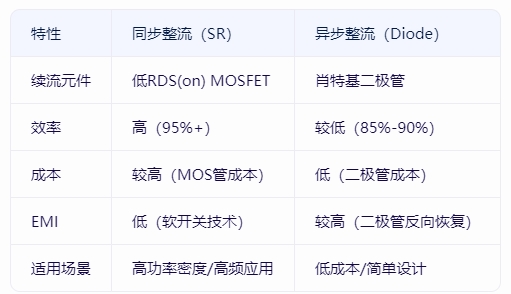

DC-DC電源芯片的規格書中，一般常見兩種整流方式，同步整流和異步整流。同步整流和異步整流技術對比如下圖所示：
通過外圍元件布局可快速判別電路類型：
1. 電感位置：降壓電路中電感必串聯在開關管與輸出端之間；
2. 二極管極性：續流二極管陽極接開關管漏極，陰極接輸出正極；
3. 反饋網絡：存在光耦或分壓電阻網絡，連接輸出到反饋引腳；
4. 關鍵波形：
開關管漏極：PWM波形（幅值=VIN）；
電感節點：三角波疊加PWM；
輸出端：低紋波直流電壓；
1. 參數計算模型：
其中：
Iripple：允許紋波電流（通常取輸出電流的20-40%）；
fS：開關頻率（典型值：100kHz-2MHz）；
2. 選型考量維度：
磁芯材料：鐵氧體（高頻）/粉末磁芯（高飽和）；
額定電流：取峰值電流的1.5倍；
溫升參數：ΔT<20℃（自然冷卻條件）；
屏蔽結構：優先選擇屏蔽電感（降低EMI）；
3. 供應商選型參考：
TDK：SLF系列（高頻低損）；
Murata：LQM系列（寬溫穩定）；
Wurth：WE-PD系列（車規認證）；
1. 高頻化：MHz級開關頻率實現微型化（如TI LM5122）
2. 數字化：集成ADC+DPWM實現自適應控制（如ADI LTC3880）
3. 集成化：內置MOSFET的Power Module方案（如MPS MPQ4420）
4. GaN技術：新一代氮化鎵器件實現更高效率（>98%）
消費類電子：手機快充（12V→5V@3A）；
工業控制：PLC供電（24V→3.3V@1A）；
汽車電子：車載信息娛樂（48V→1.8V@10A）；
新能源：光伏優化器（40V→12V@5A）；
通過合理選擇整流方式、精確設計電感參數，結合現代控制算法，DC-DC降壓電路可在95%效率區間內穩定運行，成為現代電源設計的首選方案。
