本文主要介紹藍牙模塊的分類，藍牙模塊的具體屬性特點，藍牙協議5.0與4.2之間的區別，藍牙模塊在無線通信中的角色
一、藍牙模塊的分類
ESP-WROOM-32 | E72-2G4M02S2B |
E104-BT01 | E73-2G4M04S1A |
二、具體的屬性特點

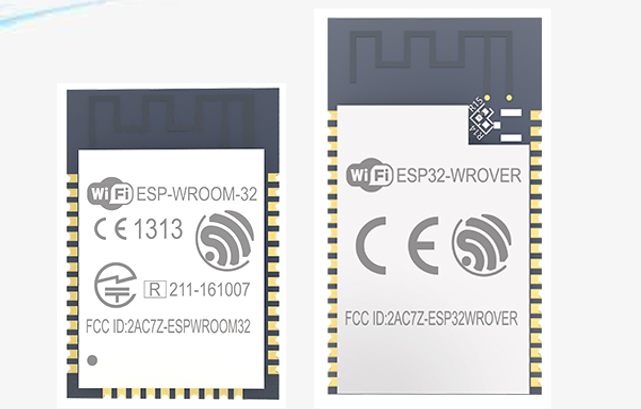

ESP-WROOM-32 與 ESP32-WROVER藍牙模塊區別
參數 | ESP-WROOM-32 | ESP32-WROVER |
發射功率 | 7.5dbm | 0dbm |
傳感器 | 霍爾傳感器 | 霍爾傳感器 |
溫度傳感器 | ||
接口 | UART I/O | UART I/O |
尺寸 | 18*25.5*2.8 | 18*31.4*3.5 |

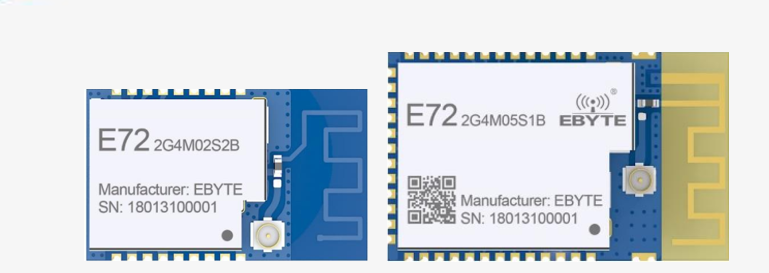

2、E72-2G4MO2S2B 與 E72-2G4M05S1藍牙模塊的 區別
參數 | E72-2G4M02S2B | E72-2G4M05S1B |
核心 | CC2640 | CC2640 |
發射功率 | 2dBm | 5dBm |
有效距離 | 300m | 500m |
協議 | BLE4.2 | BLE4.2 |

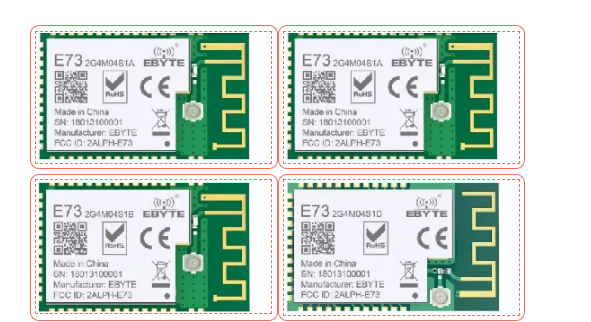

3、E73-2G4M04S1A E73-2G4M04S1B E73-2G4M04S1D 區別
參數 | E73-2G4M04S1A | E73-2G4M04S1B | E73-2G4M04S1D | E73-2G4M08S1C |
核心 | nRF52810 | nRF52832 | nRF51822 | nRF52840 |
發射功率 | 4dBm | 4dBm | 4dBm | 8dBm |
有效距離 | 100m | 100m | 100m | 120m |
協議 | BLE4.2/5.0 | BLE4.2/5.0 | BLE 4.2/5.0 | BLE4.2/5.0 |
內核 | ARMCORTEX-M4 | ARMCORTEX-M4F | ARM CORTEX-M0 | ARM? Cortex ? -M4 |
尺寸 | 17.5*28.7mm | 17.5*28.7mm | 17.5*28.7mm | 13*18mm |
類型 | SoC | SoC | SoC | SoC |
注釋：
Cortex-M0
能耗最低的最小 ARM 處理器Cortex-M0 的代碼密度和能效優勢意味著它是各種應用中 8/16 位設備的自然高性價比換代產品，同時保留與功能豐富的 Cortex-M3 處理器的工具和二進制向上兼容性。
Cortex-M3
提供更高的性能和更豐富的功能于 2004 年引進、最近通過新技術進行了更新并更新了可配置性的 Cortex-M3，是專門針對微控制器應用開發的主流 ARM 處理器
Cortex-M4
高能效數字信號控制Cortex-M4 提供了無可比擬的功能，以將 32 位控制與領先的數字信號處理技術集成來滿足需要很高能效級別的市場。

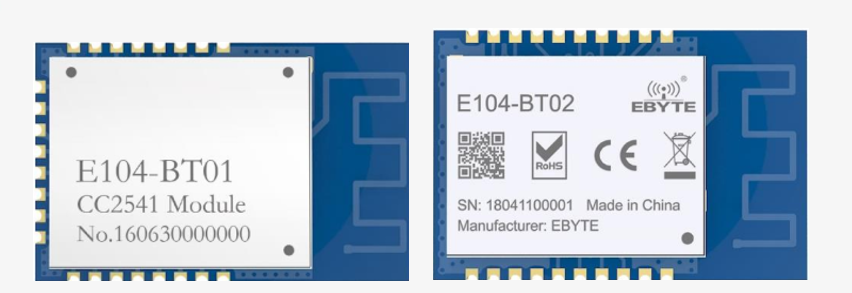

4、E104-BT01 與 E104-BT02 藍牙模塊的區別
參數 | E104-BT01 | E104-BT02 |
核心 | CC2541 | DA14580 |
發射功率 | 0dBm | 0dBm |
有效距離 | 70m | 70m |
協議 | BluetoothV4.0 | BluetoothV4.2 |
尺寸 | 14*22mm | 14.6*21.9mm |
類型 | UART | UART |
三、BLE藍牙模塊5.0協議與4.2協議的區別
1、BLE無線傳輸協議5.0 ?vs ?4.2
A: 【傳輸速率提高2倍】 Bluetooth 5.0協議把目前的傳輸速度提高了2倍。藍牙模塊4.2協議最大通訊速度為1Mbps，而藍牙模塊5.0傳輸協議通訊速度最高為2Mbps。 |
B: 【傳輸距離提高了4倍】 Bluetooth 5 標準的覆蓋范圍是Bluetooth 4.2傳輸?shù)? 倍。提升室內定位精確度功能。 |
C：【廣播模式信息容量提高了8倍】 其廣播通信容量從Bluetooth 4.2的31Byte升級成為255Byte，增強的廣播能力將帶來更好的信標，以創建更多基于位置的室內定位服務和導航服務，無需配對和連線即可實現數據傳輸，室內定位的精度小于1米, |
D：【功耗更低，且兼容老的藍牙模塊版本】 為應對移動物聯網的需求，其功耗更低，且兼容老的藍牙版本。 |
2、BluetoothV4.2 ?vs ?4.0
A: 【數據傳輸速度更快】與4.0相比，藍牙4.2標準下，設備之間的數據傳輸速度提升了約2.5倍，藍牙智能數據包可容納的數據量相當于此前的約10倍。 |
B: 【安全性更高】此外，藍牙4.2的安全性也有所提升，如果沒有得到用戶許可，藍牙信號將無法嘗試連接和追蹤用戶設備，并且無法進行智能定位。 |
C：【功能更強大】另一方面，新標準還推動了IPv6協議引入藍牙標準的進程，藍牙4.2設備可以直接通過IPv6和6LoWPAN接入互聯網，且支持低功耗IP連接。 |
四、藍牙角色
1、主機
主機模式下的藍牙模塊可以對周圍設備進行搜索并選擇需要連接的從機進行連接?？梢园l(fā)送和接收數據，也可以設置默認連接從機的MAC地址，這樣模塊一上電就可以查找此從機模塊并進行連接。
2、從機
從機模式下的藍牙模塊只能被主機搜索，不能主動搜索。從設備跟主機連接以后，也可以和主機設備進行發送和接收數據。
3、E72-2G4M02S2B
多角色，此模式下每個模塊都處于主從一體，即能連接其他模塊也可以被其他模塊連接
4、E104-BT01
可選擇工作在藍牙主機、從機或觀察者角色 觀察者角色：該角色上電后將自動進行藍牙廣播掃描，并同步串口輸出廣播包信息
5、E104-BT02
模塊可配置為主機或從機角色
6、E104-BT10
A: E104-BT10 是億佰特電子科技有限公司設計生產 |
B: 符合 sig mesh V1.0標準的藍牙 mesh 自組網模塊，單網絡理論最大可容納 32767 個節點設備； |
C: 設備入網后自動記憶網絡信息，入網時間 1 秒內完成； |
D: 手機 APP 可任意節點代理入網，實現 mesh 網絡遠程控制； |
E: 可方便實現網內廣播或任意定點數據透傳，最 大 單 包 數 據 支 持 80 字 節 |
F: 符 合 sig 標 準 HSL （H: Hue , S:Saturation ,L:lightness） 模型，一鍵實現燈控應用場景。 |

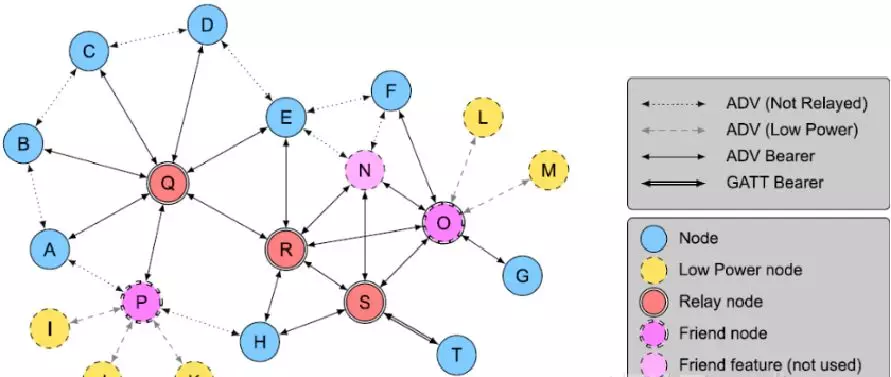

A:【Node】整個 mesh 網絡中的邊緣節點，具有接收與發送數據的能力，但不具備中繼功能 |
B:【Low power node】：低功耗節點，由于 friend node 的存在，低功耗節點不需要一直在廣播信道發送或者監聽數據包，只需要查詢 friend node 上有沒有數據達到就行。（暫不支持） |
C:【Relay node】：是網絡層擴展網絡覆蓋范圍的核心節點，在接收到其他節點發送的數據包后，根據網絡協議的判定條件判斷是否需要轉發。 |
D:【Friend node】：low power node 可以與 friend node 建立友好連接，作為 low powernode 的代理節點，當lowpowernode 節點的數據達到時，可以在 Friendnode 緩存，等待 low power node 查詢并且獲取。 |
E:【Proxy node】：代理節點，代理節點可通過承載層（廣播承載層或 GATT 承載層）接受信息，并通過另一個廣播承載層或GATT 承載層重新發送消息。在非 mesh 低功耗藍牙設備成為藍牙 mesh 網絡成員過程中起關鍵作用，代理節點的根本目的是執行承載層轉換。 |
六、provision 和 mesh
我們公司的產品支持的設備類型有 provision 和 mesh。 | Provision節點： 是特殊的 node 節點，是整個網絡的發起者。也被稱作 gateway。它將未組網的設備加入到 mesh 網絡中。Provision 節點向未配網設備提供 provision 數據，其中包括 netkey、appkey，還有設備每一個 element 對應的unicast 地址。 | |||||
Mesh 節點：我們公司的 mesh 節點是集 node、relay node 、friend node、proxy node 四種角色為一體。在使用過程中方便快捷。 | E104_BT10 這個 mesh 組網模塊, 分為了 E104_BT10-G, E104_BT10-N,兩種型號 | E104_BT10-G（就是provision節點），E104_BT10-N（就是Mesh節點） | E104_BT10-G 這是整個網絡的發起者,整個網絡有且只有一個 E104_BT10-G。 | |||
