E01-2G4M13S助力玩具市場
二胎政策的開發以及家庭消費能力的提高，大量的需求刺激著玩具市場的蓬勃發展。隨著電子科技的進步，玩具市場已經進入一個互動體驗、競技和電子智能化的時代，玩具的互動體驗已經成為產品創新的關鍵因素。在這樣的大背景下，遙控類玩具的開發層出不窮，上天入地，飛機、坦克、潛水艇各類遙控玩具應有盡有。這些玩具的不斷發展，給游戲行業的廠商業帶來了不菲的利潤以及商業價值。

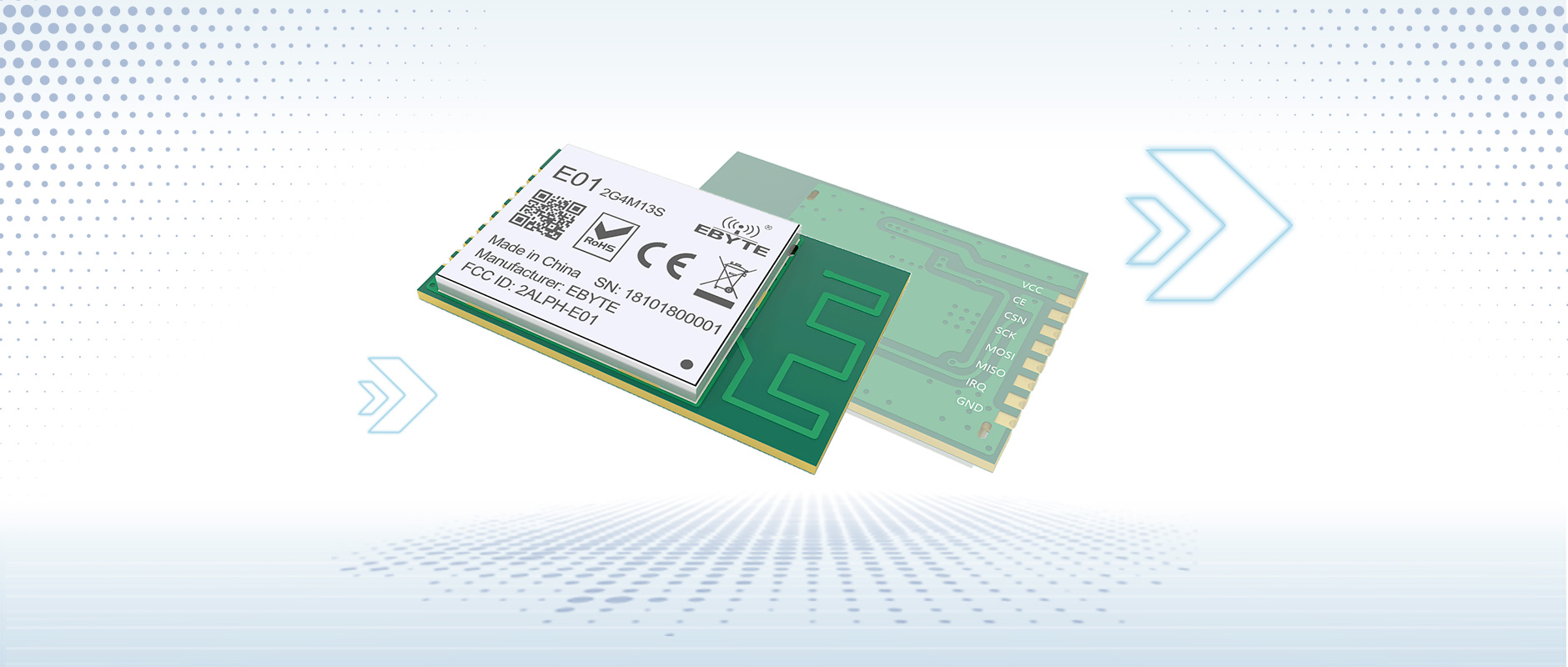

遙控玩具的開發離不開無線收發器。成都億佰特電子科技有限公司的E01-2G4M13S無線收發模塊采用原裝進口的 nRF24L01P進行開發。內置了功率放大器（PA）與低噪聲放大器（LNA），整體的通信穩定性大幅提升。該SPI射頻模塊尺寸下，自帶PCB天線，貼片封裝非常方便產品集成使用，廣泛適應于遙控玩具產品。
E01-2G4M13S最大發射功率20mW，低能耗滿足電池供電，同時極大拓展通信距離，理想狀態下可以達到1.2km。支持全球免許可ISM 2.4GHz頻段，支持2Mbps、1Mbps和250kbps空中速率，125個通訊頻道，滿足多點通訊、分組、跳頻等應用需求。通過SPI接口與MCU連接，速率0～10Mbps，專業射頻屏蔽罩，抗干擾、防靜電，工業級標準設計，支持-40～+85℃下長時間使用。

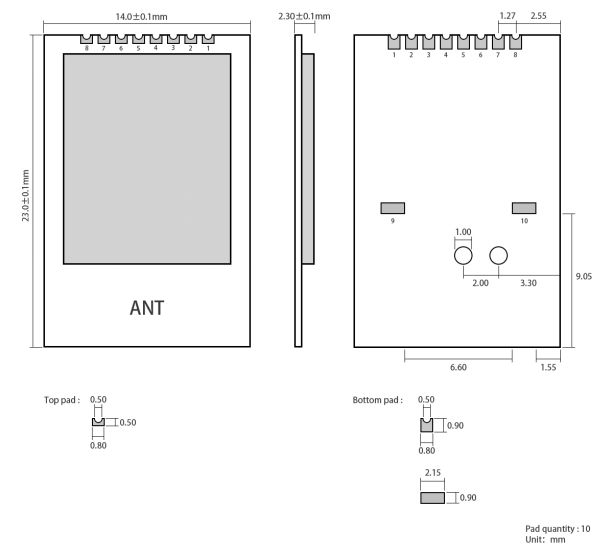

引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
1 | VCC | 電源 | 供電電源，必須2.0～3.6V之間 |
2 | CE | 輸入 | 模塊控制引腳 |
3 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
4 | SCK | 輸入 | 模塊SPI總線時鐘 |
5 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
6 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
8 | GND | 電源 | 地線，連接到電源參考地 |
9 | GND | 電源 | 地線，連接到電源參考地（固定模塊） |
10 | GND | 電源 | 地線，連接到電源參考地（固定模塊） |
1、推薦使用直流穩壓電源對該模塊進行供電，電源紋波系數盡量小，模塊需可靠接地；
2、請注意電源正負極的正確連接，如反接可能會導致模塊永久性損壞；
3、請檢查供電電源，確保在推薦供電電壓之間，如超過最大值會造成模塊永久性損壞；
4、請檢查電源穩定性，電壓不能大幅頻繁波動；
5、在針對模塊設計供電電路時，往往推薦保留30%以上余量，有整機利于長期穩定地工作；
6、模塊應盡量遠離電源、變壓器、高頻走線等電磁干擾較大的部分；
7、高頻數字走線、高頻模擬走線、電源走線必須避開模塊下方，若實在不得已需要經過模塊下方，假設模塊焊接在Top Layer，在模塊接觸部分的Top Layer鋪地銅（全部鋪銅并良好接地），必須靠近模塊數字部分并走線在Bottom Layer；
8、假設模塊焊接或放置在Top Layer，在Bottom Layer或者其他層隨意走線也是錯誤的，會在不同程度影響模塊的雜散以及接收靈敏度；
9、假設模塊周圍有存在較大電磁干擾的器件也會極大影響模塊的性能，跟據干擾的強度建議適當遠離模塊，若情況允許可以做適當?shù)母綦x與屏蔽；
10、假設模塊周圍有存在較大電磁干擾的走線（高頻數字、高頻模擬、電源走線）也會極大影響模塊的性能，跟據干擾的強度建議適當遠離模塊，若情況允許可以做適當?shù)母綦x與屏蔽；
11、通信線若使用5V電平，必須串聯1k-5.1k電阻（不推薦，仍有損壞風險）；
12、盡量遠離部分物理層亦為2.4GHz的TTL協議，例如：USB3.0；
13、天線安裝結構對模塊性能有較大影響，務必保證天線外露，最好垂直向上。當模塊安裝于機殼內部時，可使用優質的天線延長線，將天線延伸至機殼外部；
14、天線切不可安裝于金屬殼內部，將導致傳輸距離極大削弱；
15、板載PCB天線應盡量避免出現導體或者其他干擾源。

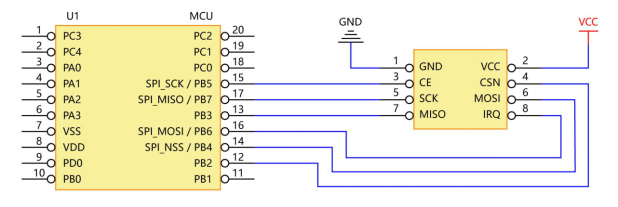

1、在用戶的電路板上插入無線模塊，使用微控制器與模塊進行 SPI 或者串口通訊，通過 SPI 指令對其控制寄存器與收發緩存進行操作，即能完成無線數據收發功能；其中模塊寄存器讀寫操作時序操作請參閱最新的nRF24L01P數據手冊。
2、IRQ為中斷引腳，可以用此引腳來實現喚醒單片機、實現快速響應等；可不接，以SPI查詢方式來獲取中斷狀態（不推薦，不利于整體功耗，且效率底下）。
3、CE可以長期接高電平，但是無線射頻模塊寫寄存器時必須首先設置為POWER DOWN掉電模式，推薦CE用單片機引腳控制。
